Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
114

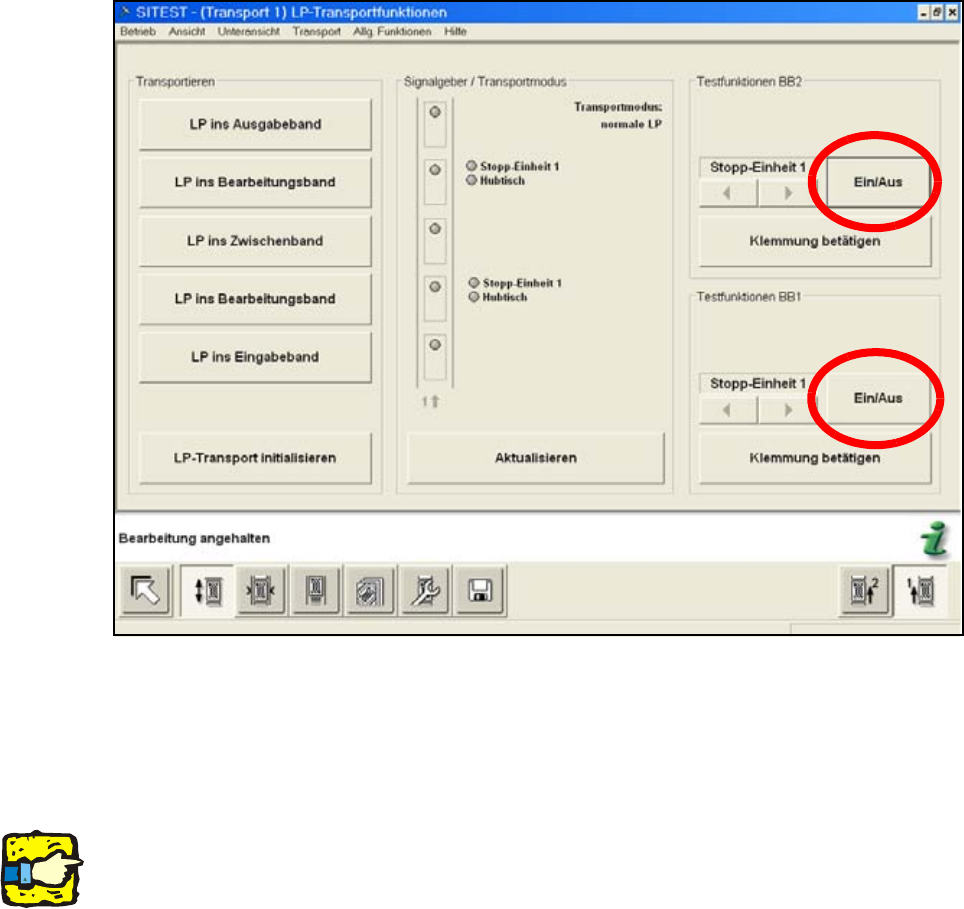

O Wechseln Sie nach dem Neustart in den SITEST Transportfunktionen.
Hier können Sie die Stopper mit dem SW-Schalter Ein/Aus testen.
O Testen Sie für jeden Stopper einzeln mit dem Software-Schalter "Ein/Aus".
Abb. 100
8
O Testen Sie den Endschalter für die Breitenverstellung durch Zusammenfahren der Transport-
wangen auf 52mm.
8
8
HINWEIS:
Kontrollieren Sie die korrekte Kabel- und Schlauchverlegung um eine Beschädigung des Trans-
portes und der Stopper zu vermeiden. 8
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
115
8.1 Test der Einzelfunktionen
O Nehmen Sie eine Leiterplatte und fahren Sie diese mit den LP-Transportfunktionen durch jede
Spur des LP-Transports.

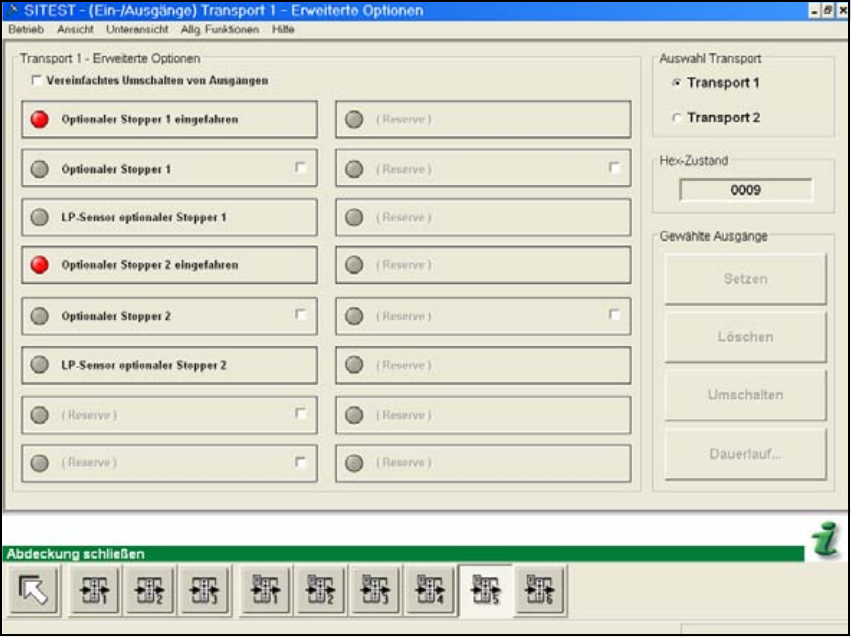

O Sie können den Status des Stoppers auch im Fenster Ein-Ausgang Funktionen 5 überprüfen.
Abb. 101
O Vermessen Sie gegebenenfalls noch den Maschinennullpunkt und die Position der Pipetten-
wechsler (HS-60).
O Abschließend muss für jede Stopp-Position die Bestücknestposition neu kalibriert werden.
8
8
