9 Generelle Fehlerbehebung

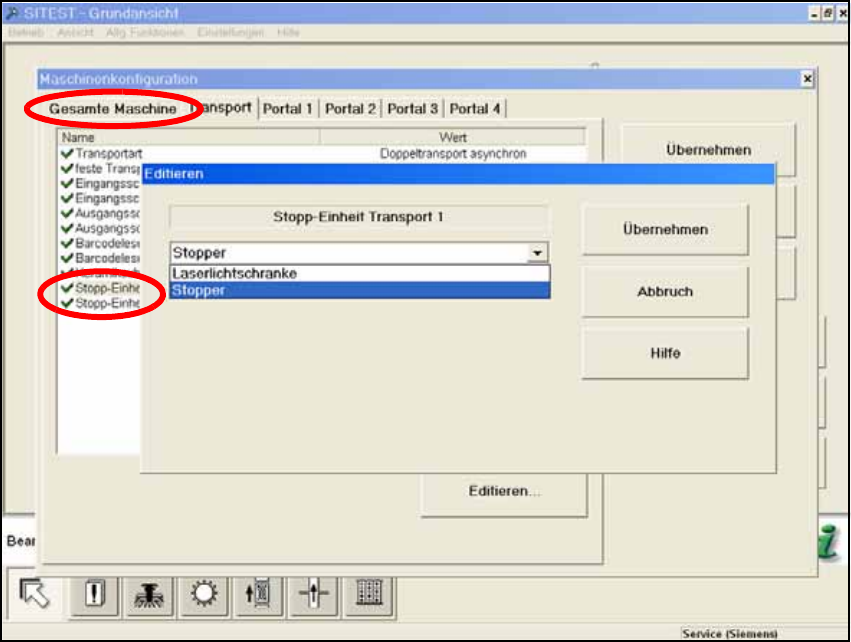

Generell kann beim Ausfall eines Stoppers eine Transportspur auch auf Laserlichtschranke um-
geschaltet werden. Auf der jeweils anderen Spur bleibt der mechanische Stopper weiter aktiv und
es kann auf beiden Transportspuren weiter bestückt werden. 9
Abb. 102
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
118

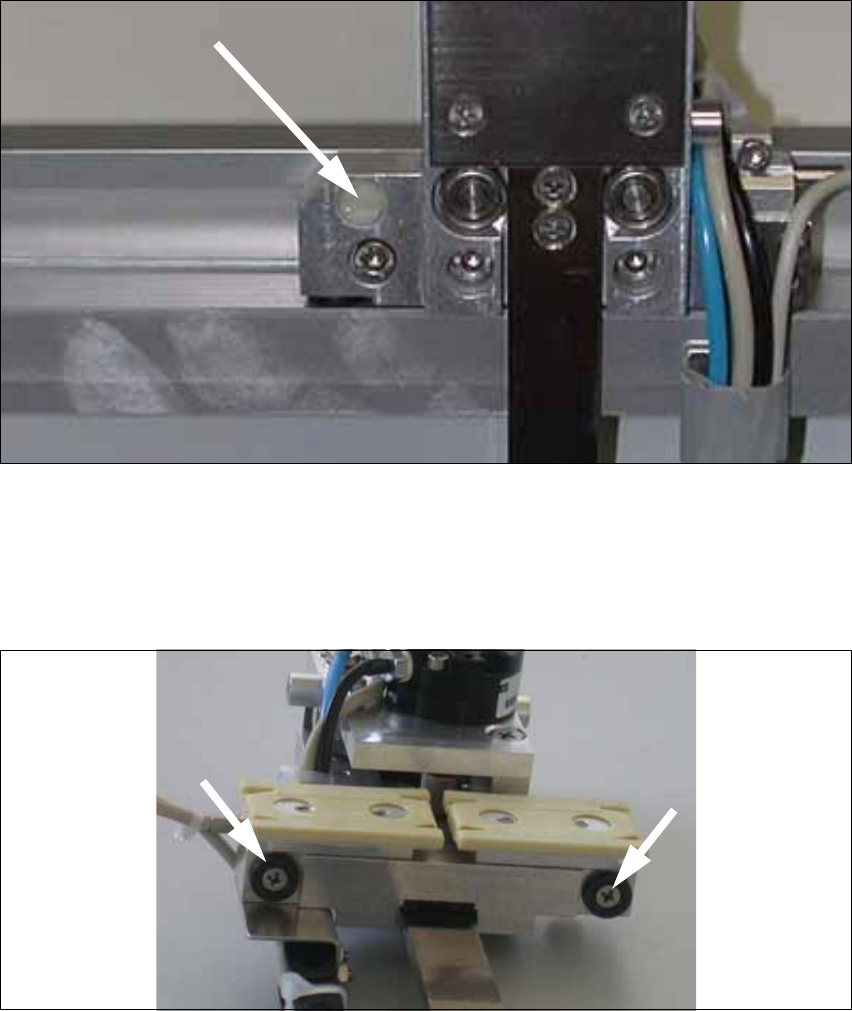

Sollte der Stopper seine Position nicht beibehalten so kann dieser mit einer Kunststoffschraube
(siehe Abbildung) im Grundgehäuse fixiert werden. 9
Abb. 103
Sollte der Stopper sehr leichtgängig in der Führungsleiste verschiebbar sein so deutet dies darauf
hin das die Vorspannung in der Führungsleiste nicht mehr stimmt. Hier kann durch unterlegen von
einer "Ausgleichscheibe 5 x 7 x 0,15" [03040600-xx] unter die Kunststoff Gleitstücke (siehe Abbil-
dung) Abhilfe geschaffen werden. 9
Abb. 104
