2 Montageanleitung LP-Stopper
SIPLACE S-27HM / HS-60 / D4 / D3 /
HF- / X-Serie
ACHTUNG: Diese Anleitung beschreibt Servicearbeiten an SIPLACE Bestückautomaten, die
ausschließlich durch speziell geschulte SIEMENS-Servicetechniker durchgeführt werden dürfen.2
. 2
2
HINWEIS: Die Beschreibung des Einbaus erfolgt am Beispiel des Doppeltransports. Der Einbau
beim Einzeltransport erfolgt analog. Auf wesentliche Unterschiede wird hingewiesen.
2
2.1 Funktionale Beschreibung

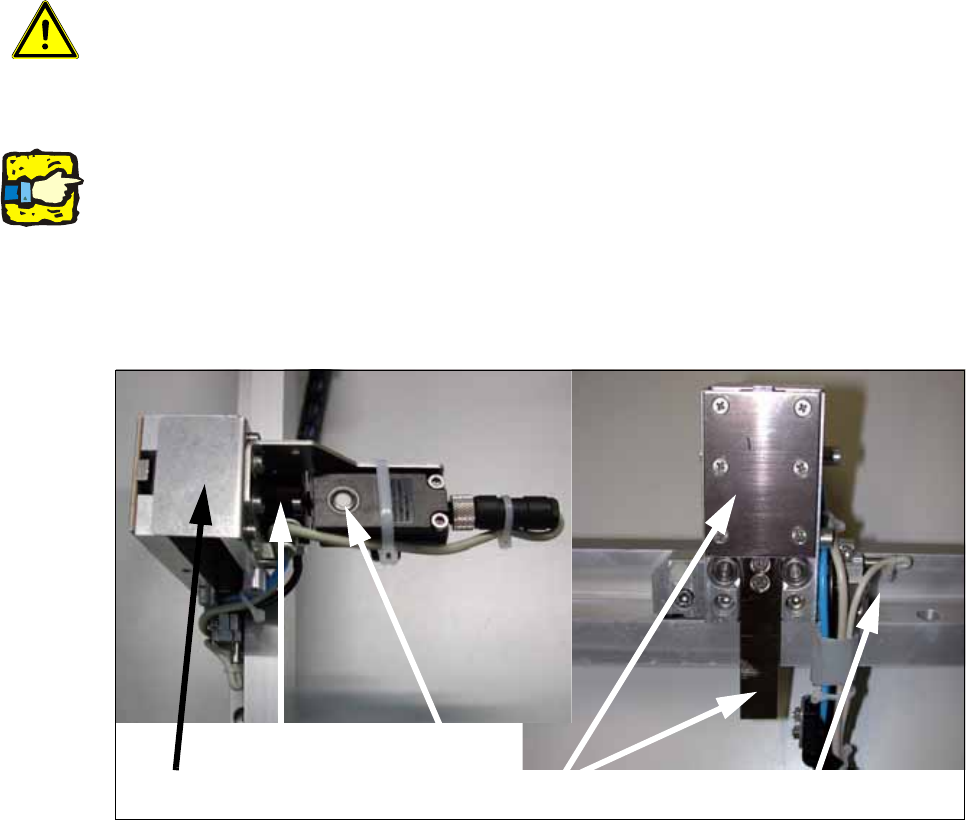

Abb. 1
Der optionale mechanische Stopper wurde für die Bestückautomaten der X-Serie, HF-Serie, HS-
60, D3, D4 und S-27 HM entwickelt. Diese sind standardmäßig mit den modularen LP-Transpor-
ten und Laserlichtschranken für das Stoppen der Leiterplatten ausgestattet.
Bestückautomaten der Modelle HS-50, F5 HM und S-25 HM haben dagegen einen LP-Transport
mit mechanischem Stopper. 2
Stopper Grundeinheit
Drehzylinder
Sonarsensor
Stopper
Sensor Stopper oben/unten
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
16
Installieren Sie den optionalen mechanischen Stopper an Bestückautomaten mit modularem LP-
Transport, wenn Sie die Automaten in einer gemischten Linie betreiben wollen. Damit ist es mög-
lich, für die Leiterplatten beider LP-Transport-Varianten eine einheitliche Stopperposition zu defi-
nieren. 2
Sobald eine Leiterplatte für den Bestückbereich bereitliegt, wird der Stopper ausgefahren. Die Lei-
terplatte fährt in den Bestückbereich. Der Sonarsensor erkennt die Leiterplatte und reduziert die
Transportgeschwindigkeit, so dass die LP „mit reduzierter Geschwindigkeit“ gegen den Stopper
fährt. Die Leiterplatte wird nach oben geklemmt und die Anschlagleiste des LP-Stoppers wird ein-
gefahren. Ab hier wird wie gewohnt mit dem Standard-Prozess weiterproduziert. 2
2.2 Einschränkungen
– Stationsrechner-SW:
– D- und X-Serie: mindestens 601.03
– S27, HS-60, HF-Serie: mindestens 505.03
– Die Anschlagleiste des Stoppers ist oberhalb der Leiterplatte 7 mm breit, unterhalb der Leiter-
platte ist der Stopper aus Stabilitäts-Gründen 15 mm breit, d. h. dass Bauteile, die auf der LP-
Unterseite sitzen und in Transportrichtung nach vorne über die Leiterplatte überstehen, müs-
sen einen minimalen Abstand von 16 mm zueinander haben.
– Minimale LP-Breite 52 mm
– Der maximale Aufprall der Leiterplatte auf den Stopper entspricht dem Aufprall bei der HS-50.
Die Bremsrampe wird wie beim HS-50 Transport über den Sonarsensor eingeleitet.
– Die Toleranz der Stoppposition (Wiederholgenauigkeit) beträgt wie bei der Laserlichtschranke
+/- 0,5 mm.
– Die Toleranz Stopper/Laserlichtschranke beträgt +/- 1 mm.
Sollte es zu Problemen mit der Markenerkennung kommen, ist hier ein erneutes Vermessen
des Bestücknests im SITEST notwendig.
– Der mechanische Stopper funktioniert nicht zusammen mit der LP-Ausrichtung, den SOKOS
Keramiksubstrat-Zentrierung und Vakuum-Tooling.
– Der Stopper Lange Leiterplatte kann gemeinsam mit dem mechanischen Stopper betrieben
werden.
– Der Stopper muss im SITEST aktiviert werden. Hiernach ist ein Neustart der Maschine notwen-
dig.
– Ein einfaches Umschalten zwischen Stopper und Laserlichtschranke ist nur über den SITEST
möglich. Der Bestückautomat muss dazu neu gestartet werden.
– Ein kurzzeitiges mechanisches entfernen des Stoppers ist nicht möglich.
