Montageanleitung LP-Stopper Einfachtr ansport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie Ausgabe 06/2007 32 Abb. 15 Übersicht HS-60, D4 (Bild 3) Doppeltransport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
31

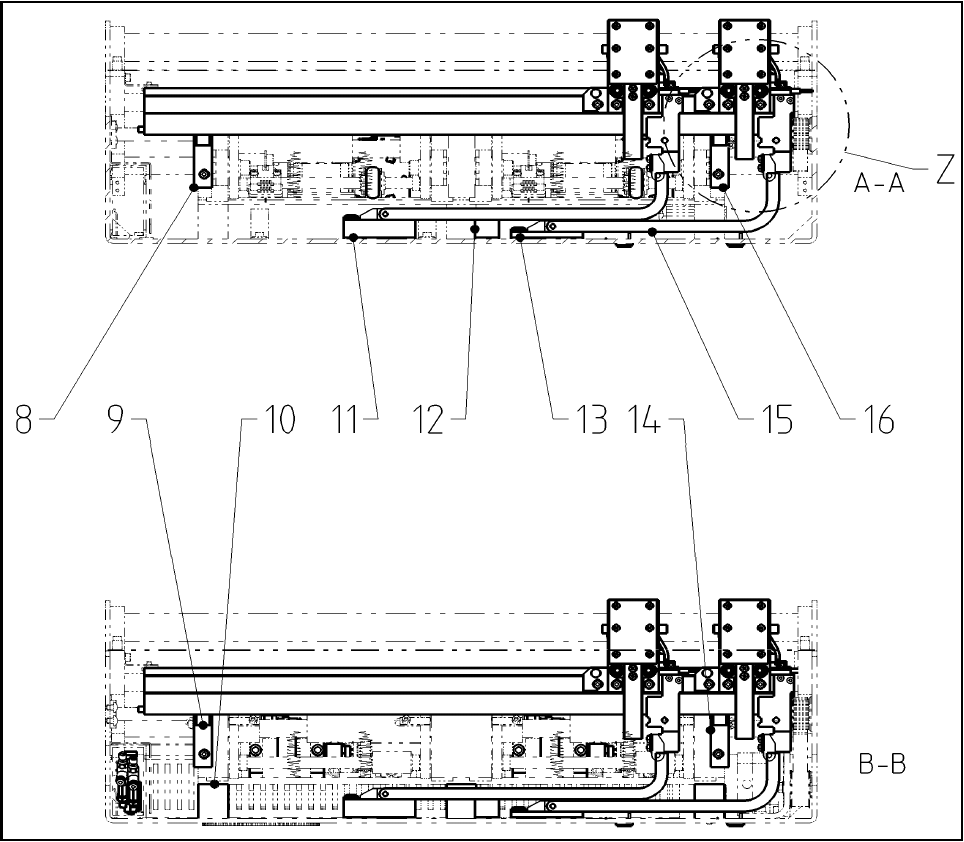

Abb. 14 Übersicht HS-60, D4 (Bild 2) Einfachtransport
Legende (Bild 1 und 2) Einfachtransport
1 Hubtischplatte BB1 HS ET Opt. Stopper 10 Distanzklotz fuer Energiekette, kpl.
2 Grundeinheit Stopper HS/HF BB1 11 Halter 2 Führungsleiste BB1 HS
3 Abdeckung Umsetzplatine Option Stopper 12 DIN EN ISO 7380-M3 x 6-A2
4 Hubtischplatte Opt. Stopper HS ET BB2 13 Energiekettenhalter
5 Grundeinheit Stopper HS/HF BB2 14 ISO 4032 - M3-8
6 Halter 1 Führungsleiste BB1 HS 15 Energiekette E04
7 Halter 2 Führungsleiste BB2 HS 16 Fuehrungsleiste HS
8 Distanzstueck f. Hubtisch (Option) 17 ISO 4762 - M 5 x 20-8.8,chem.vern.
9 Halter 1 Führungsleiste BB2 HS 18 DIN912-M4 x 16-8.8
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
32
Abb. 15 Übersicht HS-60, D4 (Bild 3) Doppeltransport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
33
Abb. 16 Übersicht HS-60, D4 (Bild 4) Doppeltransport
Legende Doppeltransport (Bild 3 und 4) 3
1 Hubtischplatte Op. Stopper HS DT BB1 SP1 12 Distanzklotz fuer Energiekette, kpl.
2 Hubtischplatte Op. Stopper HS DT BB1 SP2 13 Distanzstueck kpl.
3 Hubtischplatte Op. Stopper HS DT BB2 SP1 14 Halter 1 Führungsleiste BB2 HS
4 Hubtischplatte Op. Stopper HS DT BB2 SP2 15 Energiekette E04
5 Grundeinheit Stopper HS/HF BB1 16 Halter 2 Führungsleiste BB1 HS
6 Abdeckung Umsetzplatine Option Stopper 17 Fuehrungsleiste HS
7 Grundeinheit Stopper HS/HF BB2 18 ISO 4762 - M 5 x 20-8.8,chem.vern.
8 Halter 1 Führungsleiste BB1 HS 19 DIN912-M4 x 16-8.8
9 Halter 2 Führungsleiste BB2 HS 20 DIN EN ISO 7380-M3 x 6-A2
10 Distanzstueck f. Hubtisch (Option) 21 Energiekettenhalter
11 Distanzklotz fuer Energiekette, kpl. 22 ISO 4032 - M3-8
