Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D 4 / D3 / HF- / X-Serie Ausgabe 06/2007 45 O Kleben Sie den Dist anzklötz des Kabelschlep p mit dem bereits vorberei teten Klebeband un- terhalb der …
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
44
O Führen Sie beide Stoppereinheiten zwischen den beiden Seitenteilen in die Führungsnut der
Führungsleiste ein.
3

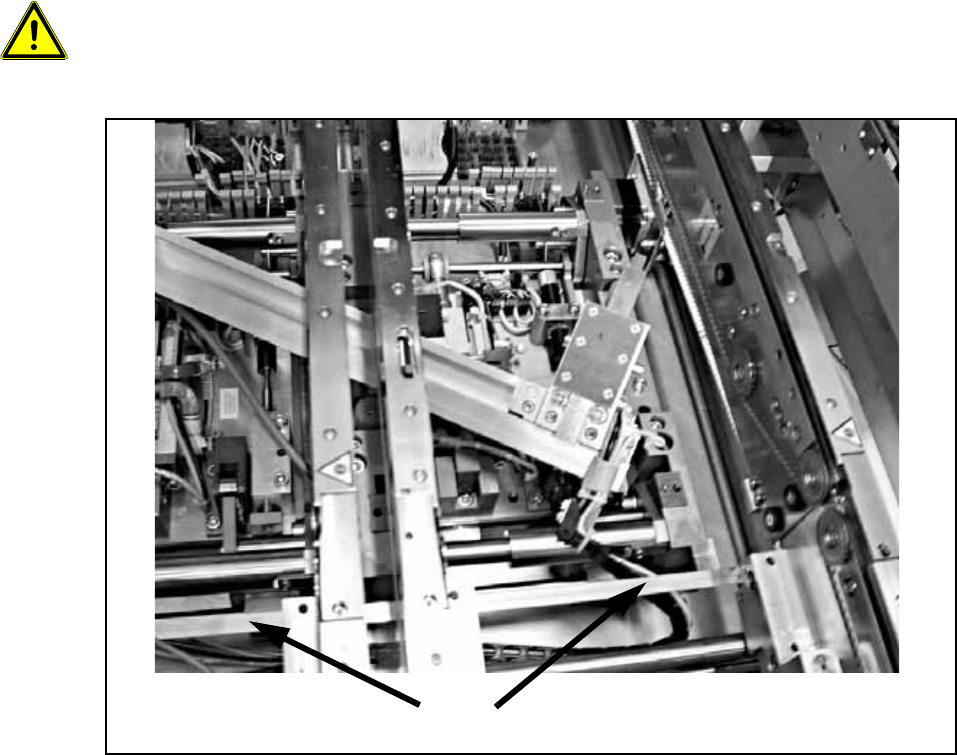

ACHTUNG: Achten Sie beim Einbau des Stoppers darauf, dass die Klemmleiste Breitenverstel-
lung LP-Transport nicht beschädigt wird. 3
3
Abb. 29
Klemmleiste Breitenverstellung LP-Transport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
45
O Kleben Sie den Distanzklötz des Kabelschlepp mit dem bereits vorbereiteten Klebeband un-
terhalb der zweiten Wange parallel zur Führungsschiene (bzw. Breitenverstellung) so auf die
Montagewanne, dass der Kabelschlepp bei montierter Führungsschiene senkrecht steht.
O Beim Einfachtransport kleben Sie den Halter unterhalb der Transportwange 1 auf die Monta-
gewanne.
O Beim Doppeltransport muss die Schleppkette der ersten Transportspur auf der Schleppkette
der zweiten Transportspur laufen.
Für die HS-60 und D4 (Montagewanne 587 mm) mit Doppel- und Einfachtransport müssen fol-
gende Klebeabstände eingehalten werden: 3

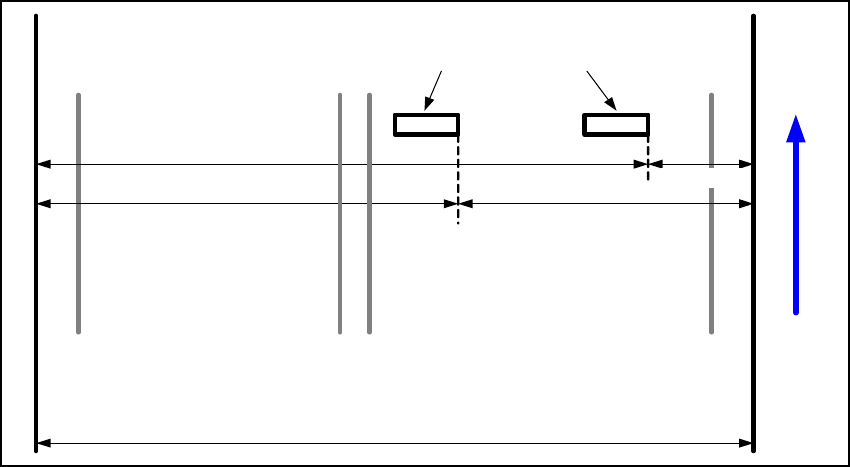

Abb. 30 Positionen der Distanzklötze (HS-60, D4)
Beim Doppeltransport kleben Sie zur besseren Führung des Kabelschlepps mittig zwischen die
beiden Distanzklötze einen zusätzlichen "Distanzklotz fuer Energiekette, kpl.", [03043432-xx]. 3
Der Stopper muss über die gesamte Transportbreite verschoben werden können. 3
Das auf den Boden der Montagewanne geklebte Befestigungsteil muss so positioniert werden,
dass der Kabelschlepp parallel zur Führungsleiste des Stoppers verläuft.
Sollten Kabel dies verhindern, müssen diese versetzt werden. 3
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
340 mm 240 mm
440 mm
140 mm
Transportrichtung
Linke Seite der
Montagewanne
Rechte Seite der
Montagewanne
587 mm
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
46

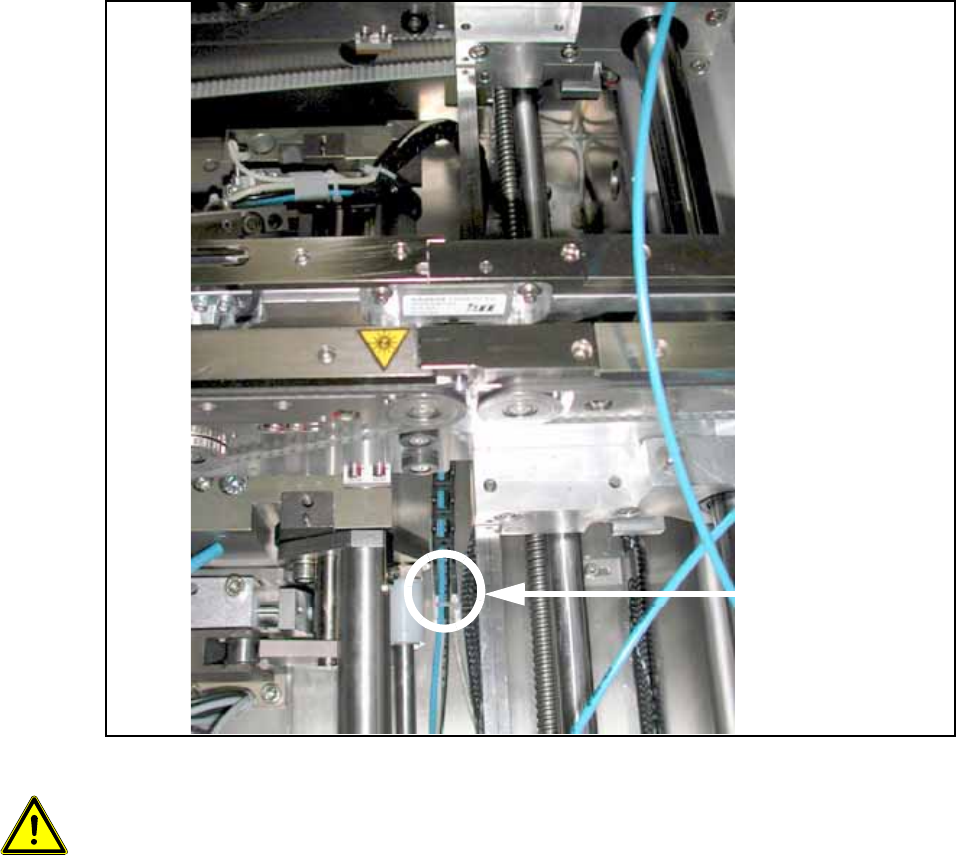

Abb. 31
3
ACHTUNG: Crashgefahr:
Es muss sichergestellt werden, dass der Stopper und der Kabelschlepp nicht gegen den Trans-
portriemen der Breitenverstellung bzw. die Breitenverstellung stößt. 3
Der Stopper muss anschließend über die gesamte Transportbreite frei beweglich sein und der Ka-
belschlepp darf nicht zur Seite kippen. 3
3
Klebeposition
Distanzklotz
Kabelschlepp
