Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
50

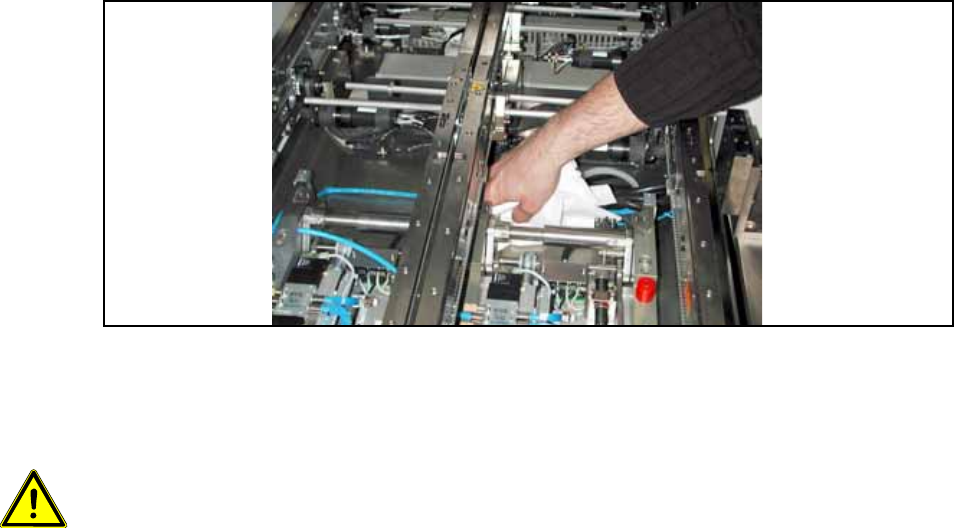

O Reinigen Sie die Transportwanne im Bereich der Führungsleiste mit einem mit Äthylalkohol be-
feuchteten Tuch.
Abb. 36
O Versetzen Sie eventuell dort verlaufende Kabel.
3
ACHTUNG: Der Stopper sollte vor der Montage in die Maschine mit der Führungsleiste und den
Unterlegeplättchen abgestimmt werden. Darauf ist zu achten, dass der Stopper nicht zu leichtgän-
gig bzw. zu schwergängig ist. Die Abstufung der Unterlegeplättchen beträgt 0,1mm.
(Siehe auch Abb. 104, Seite - 118.) 3
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
51
O Entfernen Sie vorher den Kabelbinder, mit dem das schwarze Kabel am Luftverteiler befestigt
ist.

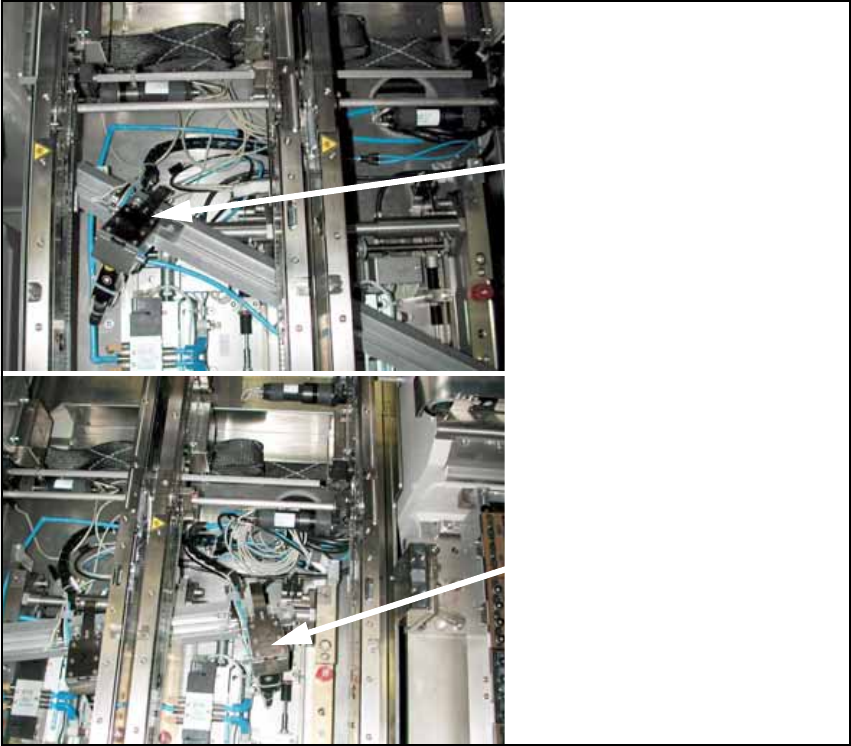

O Schieben Sie die Führungsleiste von außen in den Transport.
Führen Sie dabei die Stoppereinheiten vorsichtig zwischen den beiden Seitenteilen in die Füh-
rungsnut der Führungsleiste ein.
Abb. 37
3
Stopper BB1
Transportspur 2
Stopper BB1
Transportspur 1
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
52
O Befestigen Sie zuerst den Halter Kabelschlepp (Halter flach) der Transportspur 2 auf der Mon-
tagewanne. Dieser sollte mittig unter der Transportwange 2 direkt neben dem Hauptluftvertei-
ler des Transports befestigt werden.
Für die HS-60 und D4 (Montagewanne 587 mm) mit Doppel- und Einfachtransport müssen fol-
gende Klebeabstände eingehalten werden:

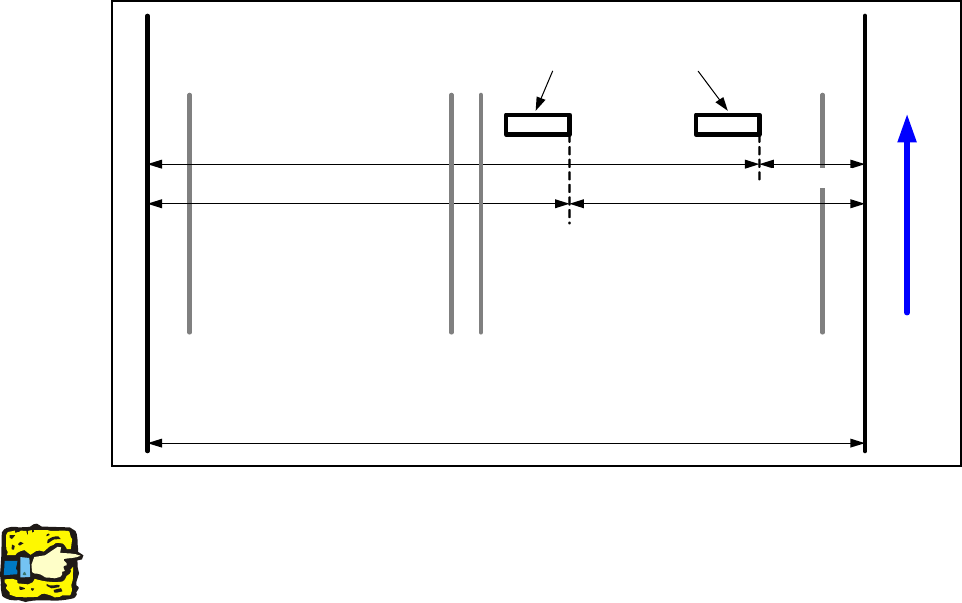

Abb. 38 Positionen der Distanzklötze (HS-60, D4)
HINWEIS: Beim Doppeltransport kleben Sie zur besseren Führung des Kabelschlepps mittig
zwischen die beiden Energieketten Halter einen zusätzlichen "Distanzklotz fuer Energiekette,
kpl.", [03043432-xx].
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
340 mm 240 mm
440 mm
140 mm
Transportrichtung
Linke Seite der
Montagewanne
Rechte Seite der
Montagewanne
587 mm
