Montageanleitung LP-Stopper Einfachtr ansport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie Ausgabe 06/2007 68 Abb. 51 Übersicht S-27HM (Bild 3) D oppeltransport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
67

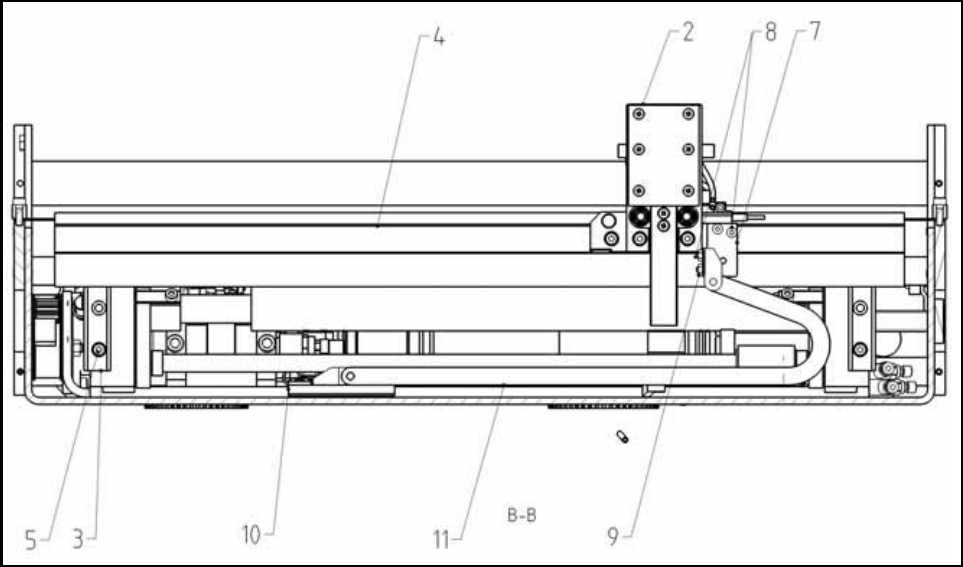

Abb. 50 Übersicht S-27HM (Bild 2) Einfachtransport
Legende (Bild 1 und 2) Einfachtransport 4
1 Hubtischplatte Option LP-Stopper ET 7 Energiekettenhalter
2 Grundeinheit Stopper S27 8 DIN EN ISO 7380-M3 x 6-A2
3 Halter Führungsleiste S27 9 DIN 934 - M 3 - A2
4 Fuehrungsleiste S27 10 Distanzklotz fuer Energiekette, kpl.
5 DIN912-M4 x 40-A2-70 11 Energiekette E04
6 DIN912-M5 x 20-A2-70
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
68

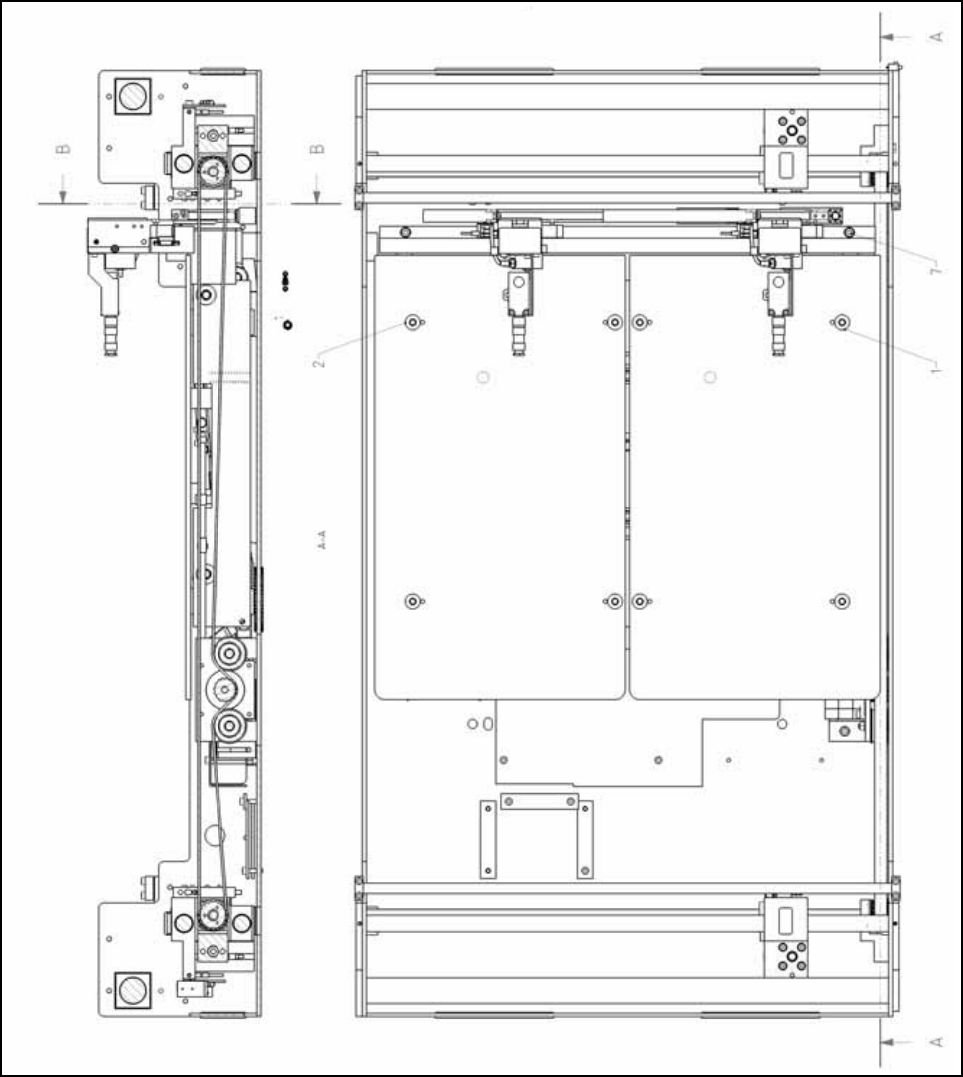

Abb. 51 Übersicht S-27HM (Bild 3) Doppeltransport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
69

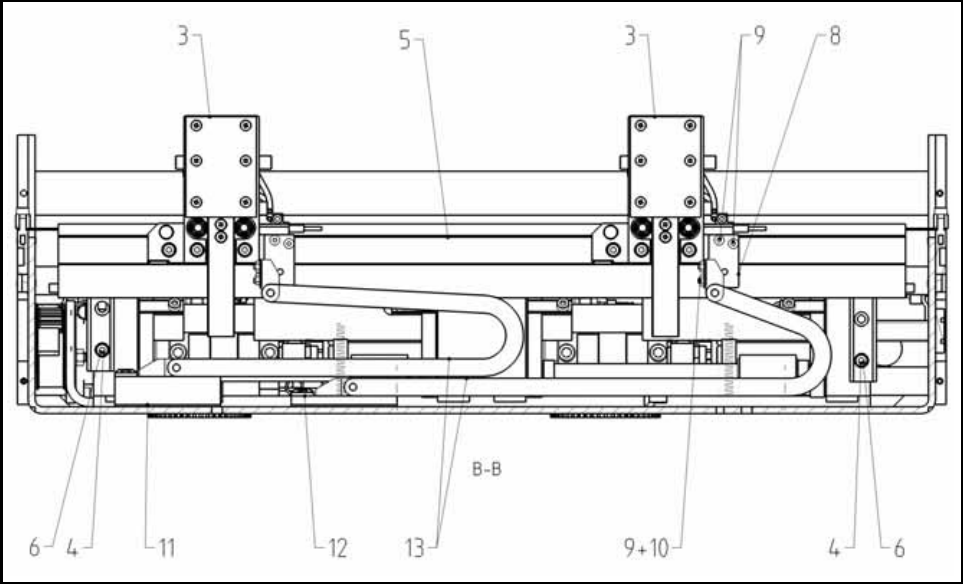

Abb. 52 Übersicht S-27HM (Bild 4) Doppeltransport
Legende (Bild 3 und 4) Doppeltransport 4
1 Hubtischplatte Option Stopper DT SP1 8 Energiekettenhalter
2 Hubtischplatte Option Stopper DT SP2 9 DIN EN ISO 7380-M3 x 6-A2
3 Grundeinheit Stopper S27 10 DIN 934 - M 3 - A2
4 Halter Führungsleiste S27 11 Distanzklotz fuer Energiekette, kpl.
5 Fuehrungsleiste S27 12 Distanzklotz fuer Energiekette, kpl.
6 DIN912-M4 x 40-A2-70 13 Energiekette E04
7 DIN912-M5 x 20-A2-70
