4.2 Montage
4.2.1 Montage der Führungsschiene mit Kabelschlepp
O Demontieren Sie die Hubtischplatten.

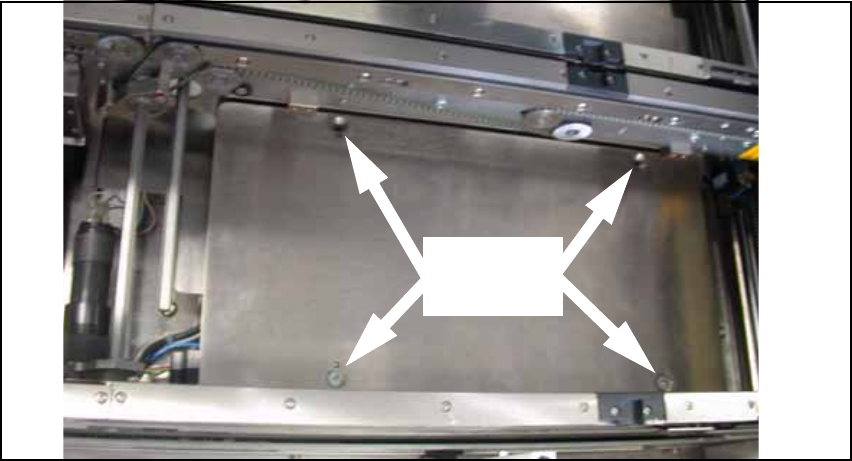

Abb. 53 Hubtischplatte mit 4 Schrauben (hier Transportspur 1)
4 Schrauben
je Platte
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
71
O Stellen Sie die Breitenverstellung in die Mitte.
Bewegen Sie dazu per Hand den Riemen der Seitenverstellung. Dieser befindet sich an der
Aussenseite der Transportspur 1 des Hubtisches.

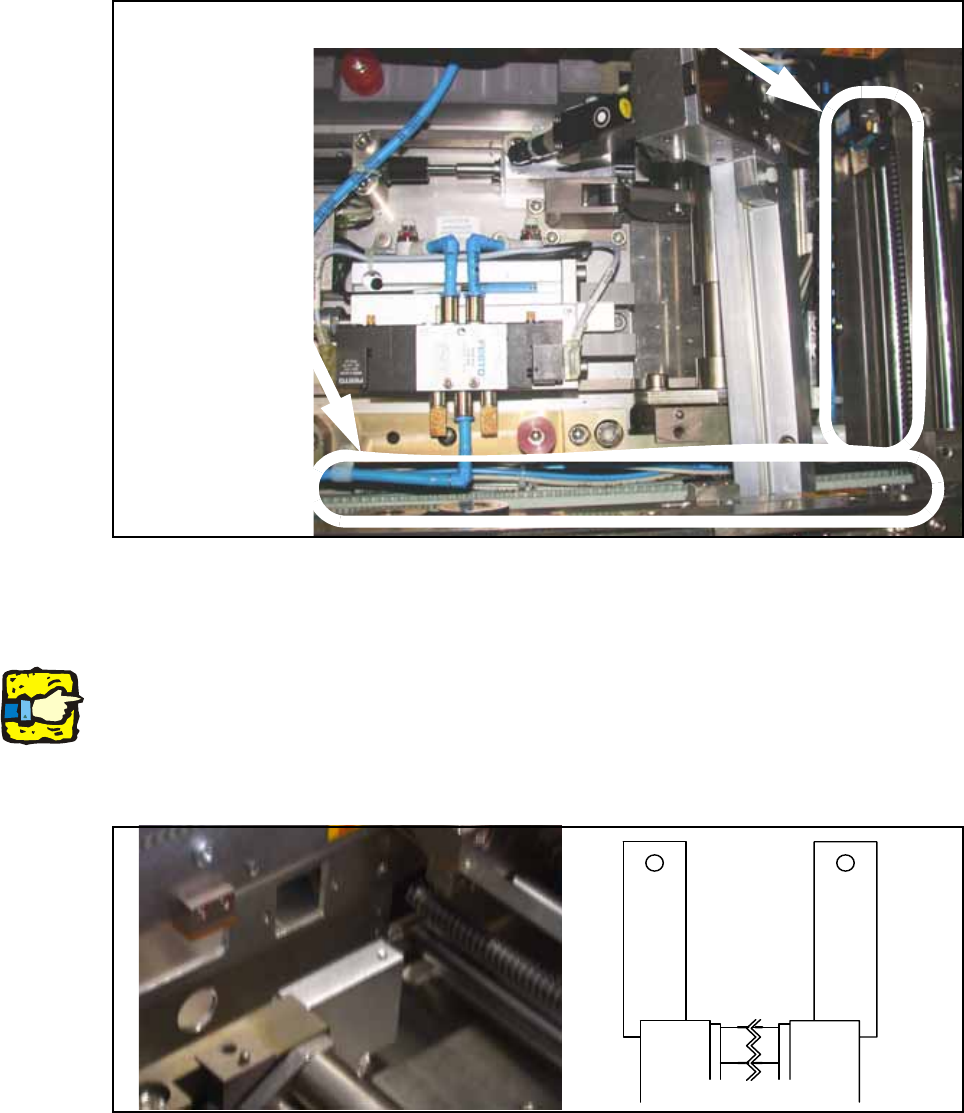

Abb. 54 Riemen der Breitenverstellung
O Befestigen Sie die Führungsschienen-Halter links und rechts mit je zwei Zylinderschrauben mit
Innensechskant M4 x 40 DIN 912 am Hubtisch.
HINWEIS:
Die Halter für die linke und rechte Seite sind baugleich, werden aber um 180 Grad gedreht ein-
gebaut. Beachten Sie, dass beim Einbau die "Nasen" der Halter jeweils an der Aussenseite des
Hubtisches anliegen.
Die Länge der Halter [03037444-xx] beträgt bei der S-27HM 54 mm.
Abb. 55 Halter am Hubtisch
Riemen der
Breitenverstellung
Breitenverstellung
Halter
rechts
Trans-
port-
spur 1
Halter
links
Trans-
port-
spur 2
Hubtisch
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
72
O Reinigen Sie die Transportwanne im Bereich der Führungsleiste mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch, so dass Sie eine saubere Klebefläche erhalten.
O Um die spätere Verlegung zu vereinfachen bündeln Sie die Schläuche und Kabel jedes Stop-
pers mit einigen Kabelbindern.
O Legen Sie die Führungsschiene schräg in den Hubtisch.

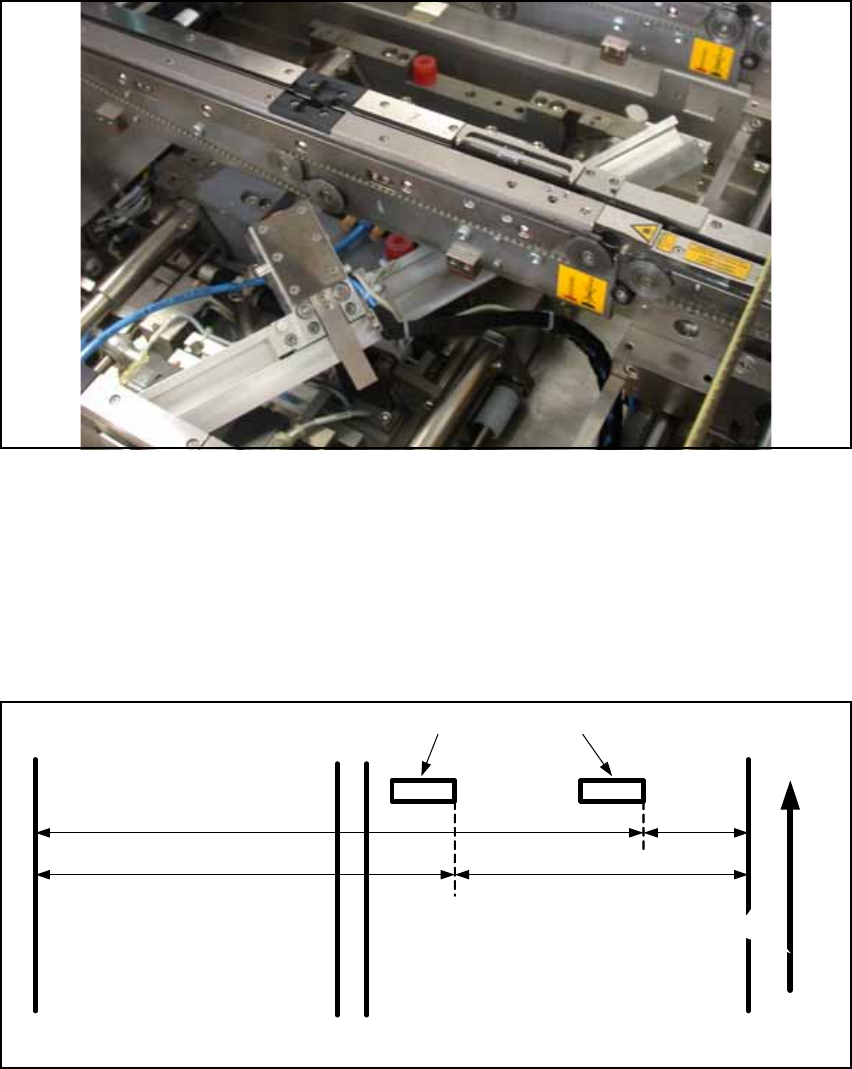

Abb. 56 Führungsschiene mit Stopper in Transportspur 1
O Schieben Sie den Stopper mit dem hohen Distanzklotz in Transportspur 1 auf die Führungs-
schiene.
O Schieben Sie den Stopper mit dem flachen Distanzklotz in Transportspur 2 auf die Führungs-
schiene.
O Markieren Sie folgende Abstände für die Kabelschlepp-Distanzklötze auf dem Boden der
Transportwange mit einem Stift.
Abb. 57 Abstände für die Kabelschlepp-Distanzklötze (S-27HM)
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
360 mm 150 mm
460 mm 50 mm
Transportrichtung
