Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D 4 / D3 / HF- / X-Serie Ausgabe 06/2007 73 O Positionieren Sie die Führu ngsschiene mit den S toppern an der endgültigen Position auf den Haltern, sc…
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
72
O Reinigen Sie die Transportwanne im Bereich der Führungsleiste mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch, so dass Sie eine saubere Klebefläche erhalten.
O Um die spätere Verlegung zu vereinfachen bündeln Sie die Schläuche und Kabel jedes Stop-
pers mit einigen Kabelbindern.
O Legen Sie die Führungsschiene schräg in den Hubtisch.
Abb. 56 Führungsschiene mit Stopper in Transportspur 1
O Schieben Sie den Stopper mit dem hohen Distanzklotz in Transportspur 1 auf die Führungs-
schiene.
O Schieben Sie den Stopper mit dem flachen Distanzklotz in Transportspur 2 auf die Führungs-
schiene.
O Markieren Sie folgende Abstände für die Kabelschlepp-Distanzklötze auf dem Boden der
Transportwange mit einem Stift.
Abb. 57 Abstände für die Kabelschlepp-Distanzklötze (S-27HM)
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
360 mm 150 mm
460 mm 50 mm
Transportrichtung
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
73
O Positionieren Sie die Führungsschiene mit den Stoppern an der endgültigen Position auf den
Haltern, schrauben Sie diese aber noch nicht fest.
O Halten Sie nacheinander die Kabelschlepp-Distanzklötze an der markierten Position mit der
Hand fest und prüfen Sie, ob die Stopper bis zum Anschlag frei beweglich sind.
4
ACHTUNG: Achten Sie darauf das der Kabelschlepp senkrecht zum Stopper steht und nicht mit
dem Riemen der Breitenverstellung kollidiert. Der Stopper muss anschließend über die gesamte
Transportbreite auf der Schiene frei beweglich sein und der Kabelschlepp darf nicht zur Seite kip-
pen. 4

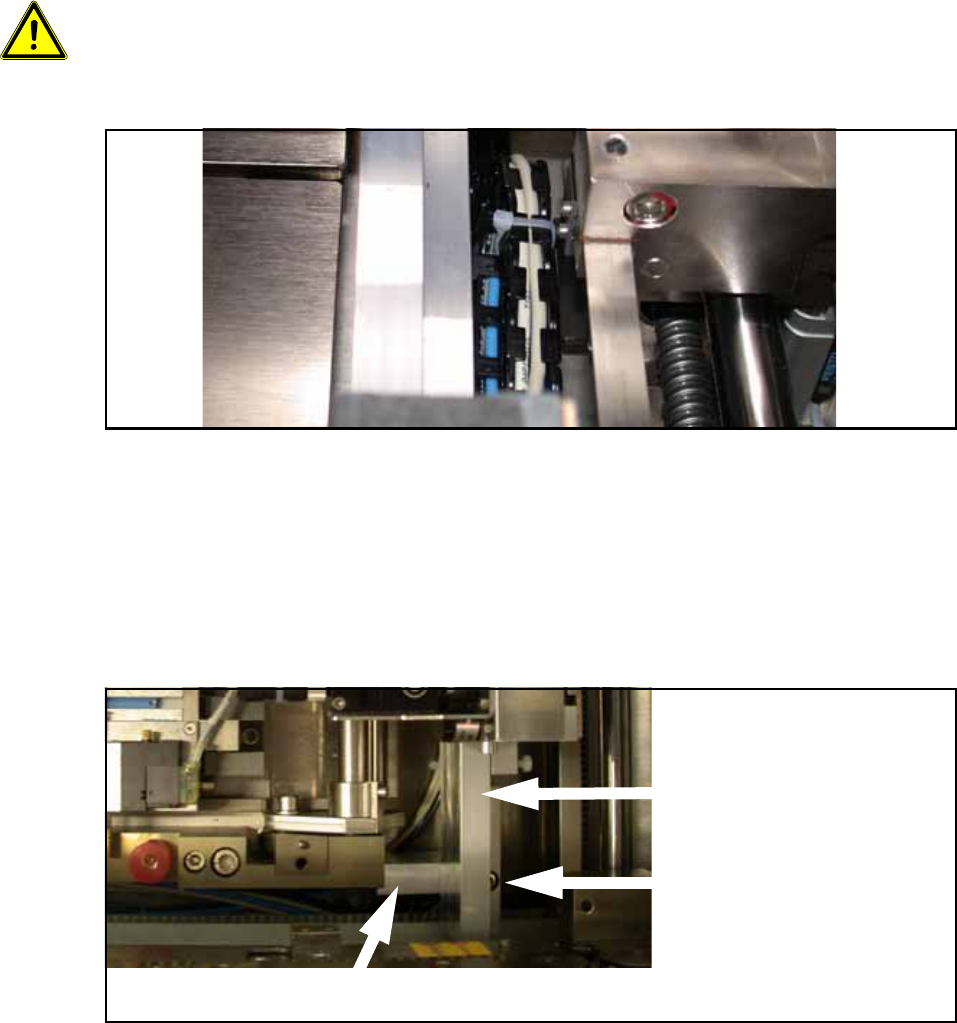

Abb. 58 Kabelschlepp
O Befindet sich der Kabelschlepp an seiner endgültigen Position, so markieren Sie die genauen
Positionen der Kabelschlepp-Distanzklötze mit einem Stift. Kleben Sie nun die Kabelschlepp-
Distanzklötze mit dem doppelseitigen Klebeband an die markierten Positionen. Achten Sie
darauf die Klebeflächen sauber zu halten und nicht zu berühren.
O Befestigen Sie nun die Führungsschiene mit zwei Zylinderschrauben mit Innensechskant
M5 x 20 (DIN 912, ISO 4762) an den Haltern.
Abb. 59 Befestigung der Führungsschiene (hier: Transportspur 1)
Führungsschiene
Schraube zur Befestigung
der Führungsschiene am
Halter (halb verdeckt)
Halter
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
74
4.2.2 Entfernen der Abdeckung der Umsetzplatine
O Schrauben Sie den Motor über der Umsetzplatine in Transportspur 2 ab (3 Sechskantschrau-
ben) und legen Sie ihn zur Seite, so dass er beim Ausbau der Umsetzplatinenabdeckung nicht
mehr stört.
ACHTUNG: Die drei Schrauben sind unterschiedlich lang. Notieren Sie sich die Positionen der
Schrauben für den späteren Wiedereinbau.
Abb. 60 Motor über der Umsetzplatine in Transportspur 2
Abdeckung
der Umsetz-
platine
Motor
