Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
76
4.2.3 Verlegung der Kabel und Schläuche
O Verlegen Sie die mit den Schläuchen gebündelten Kabel, beginnend beim Kabelschlepp, unter
dem Riemen für die Breitenverstellung. Befestigen Sie die Kabel mit zusätzlichen Klebeschel-
len, parallel zu den untenverlaufenden Kabeln, so dass diese den Riemen nicht berühren.
Führen Sie die Kabel in Höhe der Kabelkanäle wieder unter dem Riemen der Breitenverstel-
lung hervor.
Abb. 63 Kabelverlegung
O Plazieren Sie die Pneumatikventile neben der Umsetzplatine in Transportspur 2. Kürzen Sie
dabei die Schläuche auf eine sinnvolle Länge.
Abb. 64 Pneumatikventile
Kabelverlegung (von rechts nach links)
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
77
O Stecken Sie alle Stecker (je 1 Sensor, 1 Sonarbero, 1 Magnetventil und 1 Brücke je Transport-
spur) auf die Umsetzplatine.

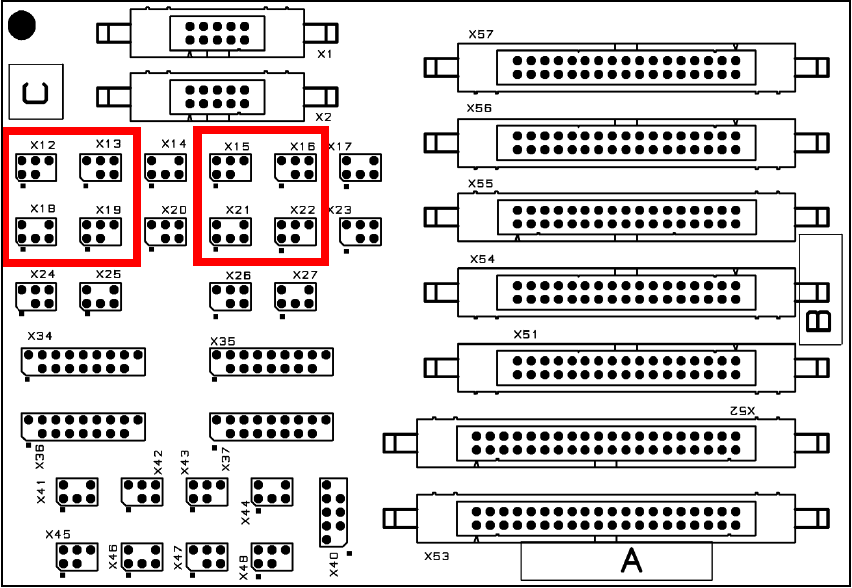

Abb. 65 Belegungsplan Umsetzplatine
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
78
Abb. 66 Verkabelung optionaler LP-Stopper (S27)
O Lösen Sie den Blindstopfen aus dem Pneumatikverteilerblock.
Abb. 67 Versorgungsschlauch
X 1 9 / 2 2
U m s e t z p l a t i n e T r a n s p o r t
C o n v e r s i o n b o a r d c o n v e y o r
0 0 3 5 9 4 2 6 - x x ( k t )
X 1 9 k t
S o n a r b e r o
S o n a r s e n s o r
0 3 0 3 2 8 7 3 - x x
S e n s o r u n t e r e P o s i t i o n
S e n s o r l o w e r p o s i t i o n
V e n t i l
V a l v e
0 3 0 3 7 8 6 1 - x x
0 3 0 3 7 8 6 0 - x x
T r a n s p o r t s p u r 1 T r a n s p o r t s p u r 2 ( n u r b e i D o p p e l t r a n s p o r t )
0 3 0 3 7 8 5 9 - x x
X 1 3 / 1 6
X 1 3 k t
X 1 8 / 2 1
X 1 8 k t
X 2 2 k t
0 3 0 3 7 8 6 1 - x x
0 3 0 3 7 8 6 0 - x x
0 3 0 3 7 8 5 9 - x x
X 1 6 k tX 2 1 k t
X 1 9 / 2 2X 1 3 / 1 6X 1 8 / 2 1
X 1 2 / 1 5
X 1 5 k t
C o d i e r b r ü c k e " S t o p p e r S p u r 1 e i n g e b a u t "
C o d i n g j u m p e r " S t o p p e r l a n e 1 i n s t a l l e d "
X 1 2 / 1 5
X 1 2 k t
0 3 0 3 7 8 6 2 - x x
X a
X a
X b
X b
0 3 0 5 3 5 6 3 - x x
0 3 0 5 3 5 6 2 - x x
X a
X a
X b
X b
0 3 0 5 3 5 6 3 - x x
0 3 0 5 3 5 6 2 - x x
X c X c
X d
X d
0 3 0 5 6 1 5 7 - x x
X d
X d
0 3 0 5 6 1 5 7 - x x
C o n v e y o r l a n e 1 C o n v e y o r l a n e 2 ( d u a l c o n v e y o r o n l y )
V e n t i l
V a l v e
S o n a r b e r o
S o n a r s e n s o r
0 3 0 3 2 8 7 3 - x x
S e n s o r u n t e r e P o s i t i o n
S e n s o r l o w e r p o s i t i o n
C o d i e r b r ü c k e " S t o p p e r S p u r 2 e i n g e b a u t "
C o d i n g j u m p e r " S t o p p e r l a n e 2 i n s t a l l e d "
0 3 0 3 7 8 6 2 - x x
Blindstopfen
