Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
79
O Schließen Sie die Zuleitung für die Pneumatikventile wie im folgenden Bild dargestellt an den
Transport-Pneumatikverteiler an.
Abb. 68 Einbau der Zuleitung für die Pneumatikventile
Vor dem Einbau Nach dem Einbau
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
80
4.3 Abschließende Arbeiten
O Reinigen Sie die Klebeflächen für die Distanzstücke mit einem alkoholgetränkten fusselfreien
Tuch.
O Kleben Sie die Distanzstücke [03040724-xx] mit dem vorhandenen Klebeband an die Trans-
portwange auf den Betätiger Endschalter. Dieser befindet sich an der Wange 2 und 4 im Aus-
gabeband.
4
4
HINWEIS: Dieses Distanzstück verhindert ein Zusammenfahren der Transportwangen auf unter
52 mm und somit eine Beschädigung des LP-Transports bzw. der Stopper. 4
4
Abb. 69 Klebeposition Distanzstück
Klebeposition
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
81
O Montieren Sie alle Kabelkanalabdeckungen.
O Montieren Sie die Abdeckung der Umsetzplatine.
O Montieren Sie den Motor in Transportspur 2 wieder (3 Sechskantschrauben).
vACHTUNG: Achten Sie dabei auf die verschiedenen Schraubenlängen (oben kurz, unten lang)
und den korrekten Sitz des Zahnriemens.
O Prüfen Sie, ob der Zahnriemen die korrekte Spannung von 110 +/- 5 Hz aufweist. Korrigieren
Sie ggfs. die Spannung.

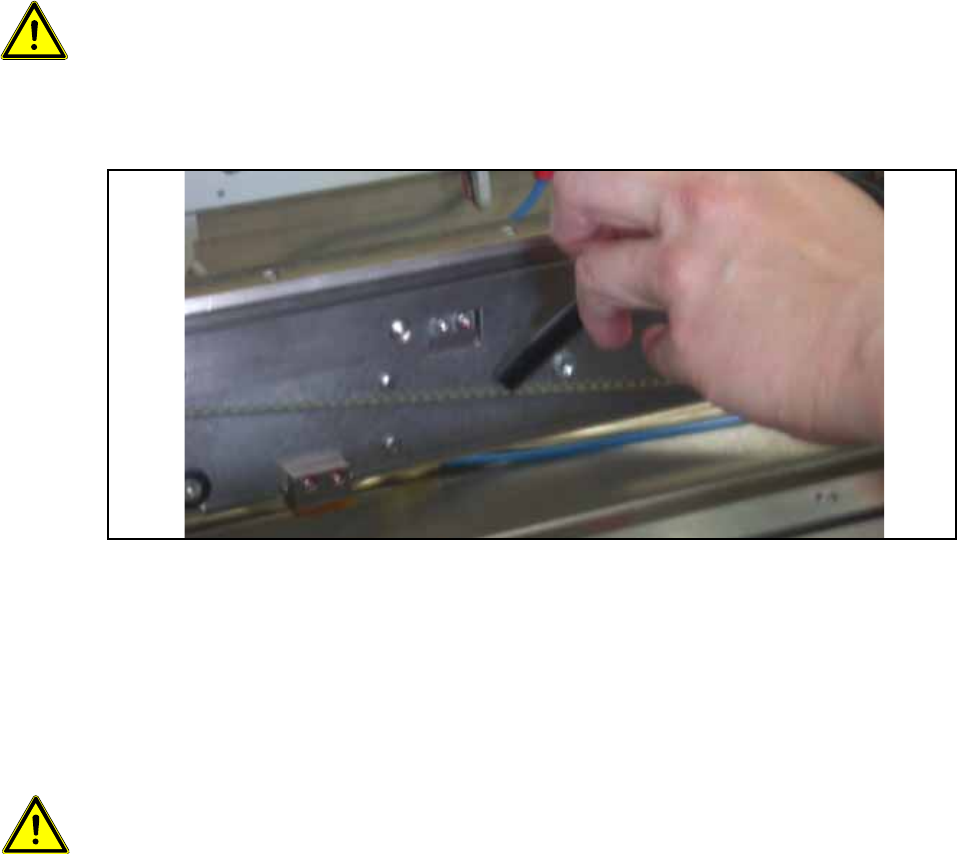

Abb. 70 Riemenspannung kontrollieren
O Schieben Sie die Welle wieder zurück in Transportspur 2 und montieren Sie die zugehörige
Wellenfixierung an der Aussenseite des Hubtisches.
O Montieren Sie die gekürzten Hubtischplatten auf dem Hubtisch.
O Docken Sie die BE-Tische wieder an.
4
ACHTUNG: Crashgefahr!
Überprüfen Sie, ob noch Gegenstände in der Maschine liegen! Entfernen Sie diese.
O Schalten Sie den Bestückautomaten am Hauptschalter ein.
O Wechseln Sie in den SITEST.
O Führen Sie die Einstellungen durch gemäß:
"Einstellen der Sonarberos am Stopper" siehe Abschnitt 6 auf Seite - 107 4
"Software-Konfiguration und Test des Stoppers" siehe Abschnitt 8 auf Seite - 113 4
