Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D 4 / D3 / HF- / X-Serie Ausgabe 06/2007 85 Abb. 73 Übersicht HF-/X-Serie/ D3 (Bild 2 ) Einfachtransport Legende (Bild 1 u nd 2) Einfachtransp ort 5 1…
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
84
5.1.1 Gesamtübersicht

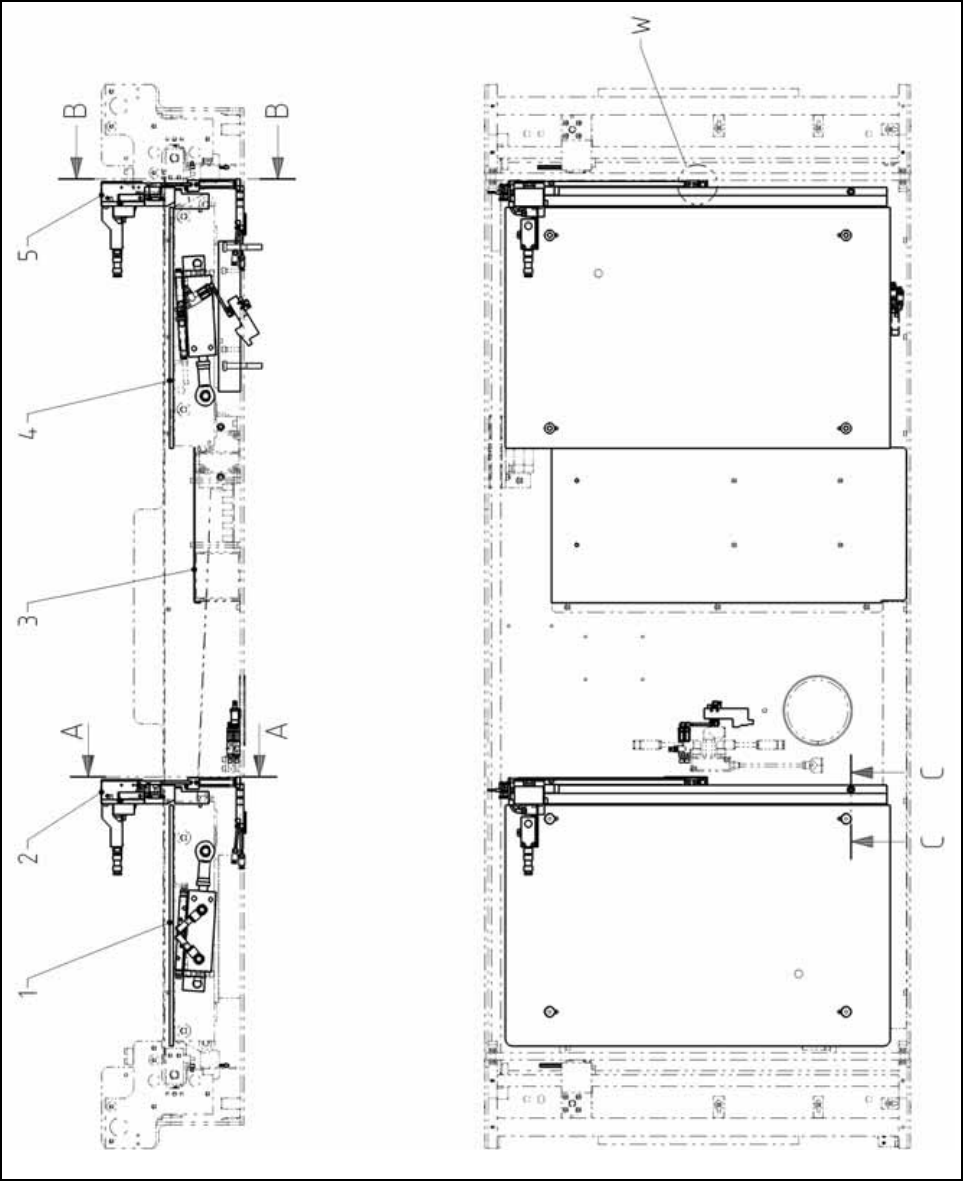

Abb. 72 Übersicht HF-/X-Serie/D3 (Bild 1) Einfachtransport
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
85

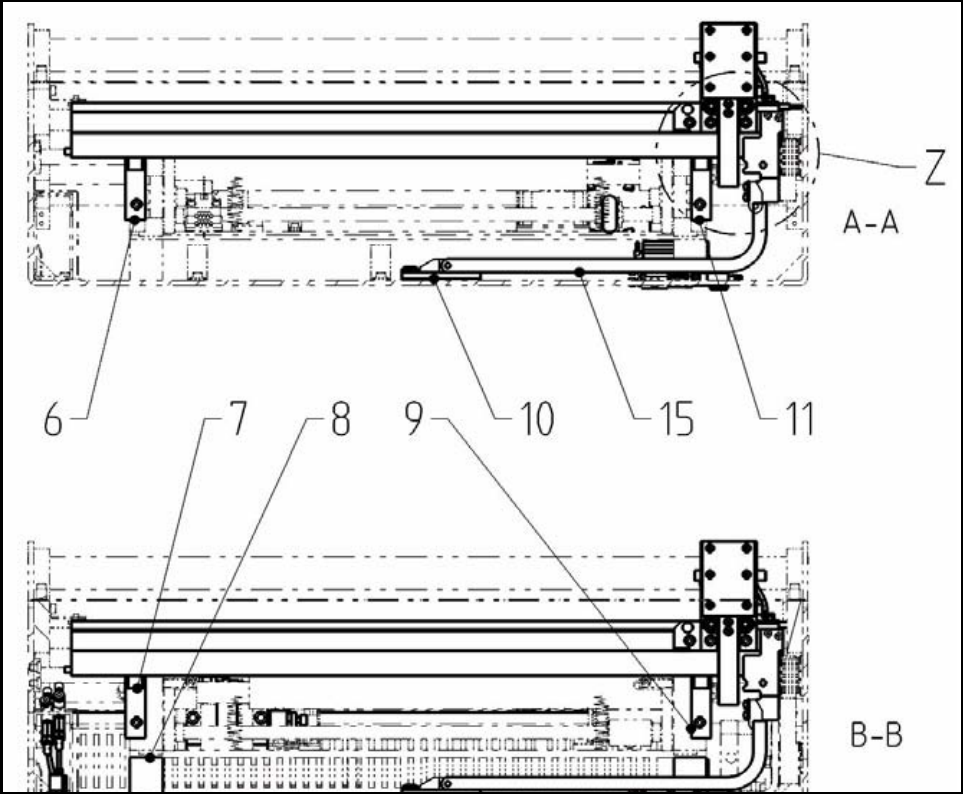

Abb. 73 Übersicht HF-/X-Serie/D3 (Bild 2) Einfachtransport
Legende (Bild 1 und 2) Einfachtransport 5
1 Hubtischplatte Option LP-Stopper ET 8 Energiekette E04
2 Grundeinheit Stopper HS/HF BB1 9 Fuehrungsleiste HF
3 Grundeinheit Stopper HS/HF BB2 10 ISO 4762 - M5 x 20-8.8,chem.vern.
4 Halter Führungsleiste BB1 HF 11 ISO 4762 - M4 x 40-8.8,chem.vern.
5 Halter Führungsleiste BB2 HF 12 DIN EN ISO 7380-M3 x 6-A2
6 Distanzklotz fuer Energiekette, kpl. 13 Energiekettenhalter
7 Distanzklotz fuer Energiekette, kpl. 14 ISO 4032 - M3-8
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
86

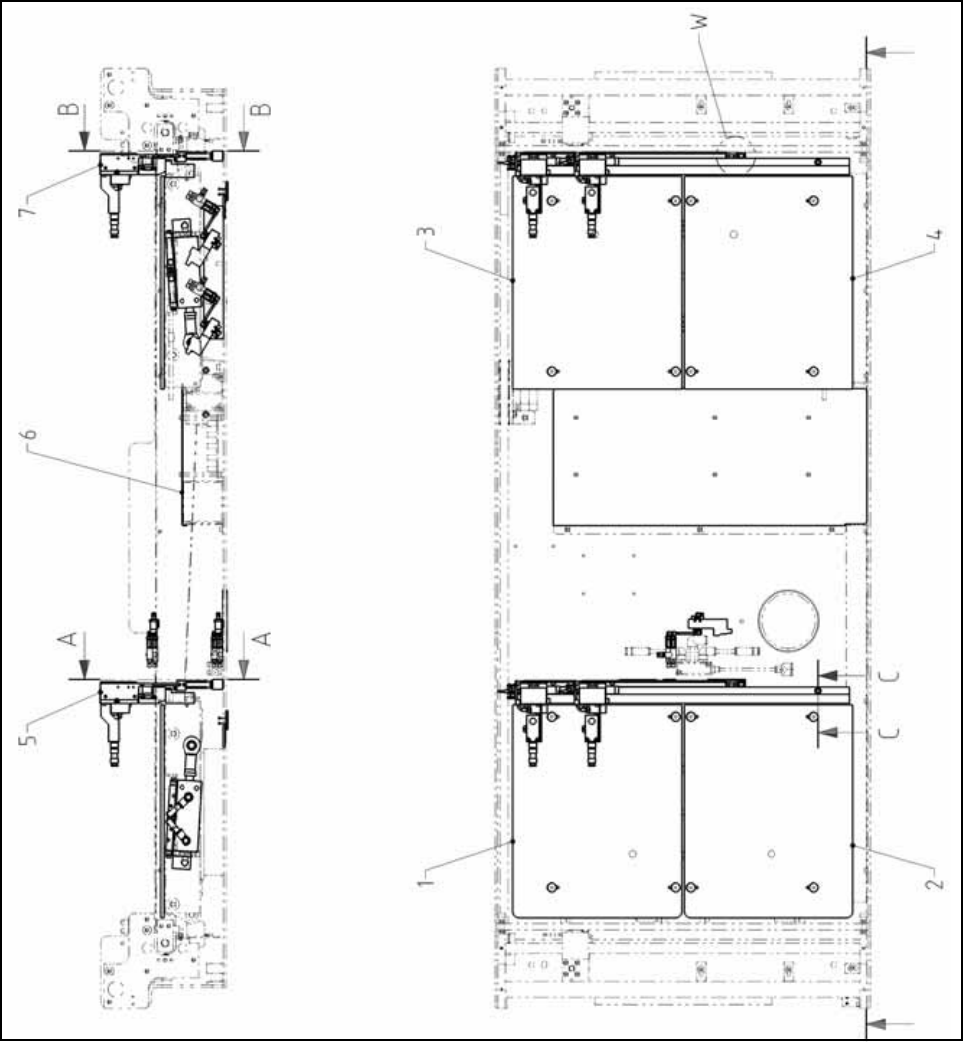

Abb. 74 Übersicht HF-/X-Serie/D3 (Bild 3) Doppeltransport
