Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
95
O Für die HF-/X-Serie (Montagewanne 604 mm) mit Doppel- und Einfachtransport müssen fol-
gende Klebeabstände eingehalten werden:

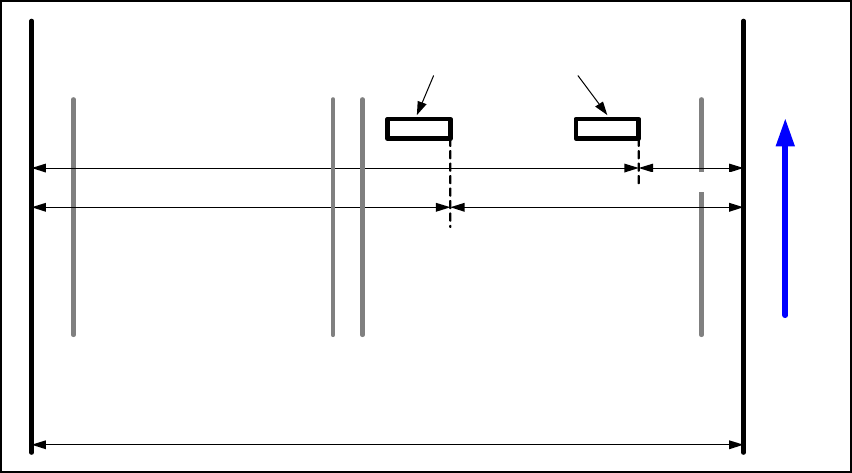

Abb. 85 Abstände für die Kabelschlepp-Distanzklötze (HF-Serie, X-Serie, D3)
Bei Doppeltransport kleben Sie zur besseren Führung des Kabelschlepp mittig zwischen die
beiden Entergieketten Halter einen zusätzlichen "Distanzklotz fuer Energiekette, kpl."
[03043432-xx]. 5
O Kleben Sie den Distanzklotz des Kabelschlepps mit dem Klebeband unterhalb der zweiten
Wange parallel zur Führungsschiene (bzw. Breitenverstellung) so auf die Montagewanne,
dass der Kabelschlepp bei montierter Führungsschiene senkrecht steht.
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
340 mm 260 mm
440 mm
160 mm
Transportrichtung
Linke Seite der
Montagewanne
Rechte Seite der
Montagewanne
604 mm
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
96
O Beim Einfachtransport kleben Sie den Distanzklotz auf die Position der Transportspur 1. Der
Stopper muss über die gesamte Transportbreite verschoben werden können. Der auf den Bo-
den der Montagewanne geklebte Distanzklotz muss so positioniert werden, dass der Kabel-
schlepp parallel zur Führungsleiste des Stoppers verläuft. Sollten andere Kabel dies
verhindern, müssen diese versetzt werden.

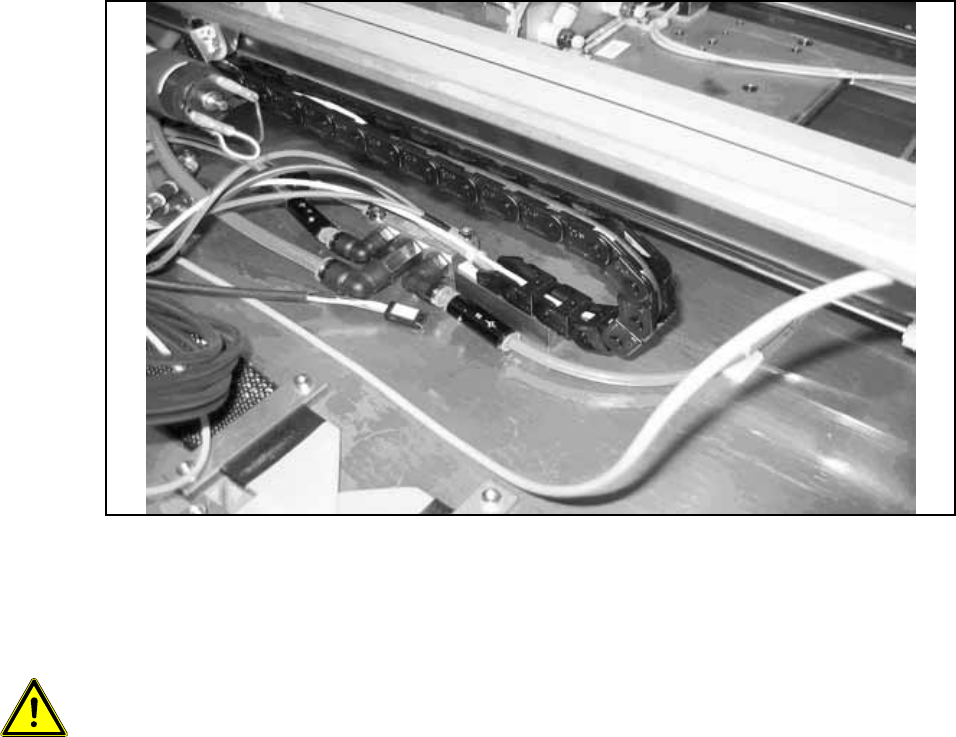

Abb. 86
O Montieren Sie die Führungsleiste mit 2 Zylinderschrauben an den Haltern (Innensechskant
M5 x 20 DIN 912).
5
ACHTUNG: Crashgefahr:
– Es muss sichergestellt werden, das der Stopper und der Kabelschlepp nicht gegen den Trans-
portriemen der Breitenverstellung bzw. die Breitenverstellung stößt.
– Die Stopper müssen über die gesamte Transportbreite verschoben werden können.
– Der Kabelschlepp der Transportspur 1 muss exakt auf dem Kabelschlepp des Stoppers in der
Transportspur 2 laufen und darf nicht zur Seite kippen.
– Der Abstand der beiden Befestigungssockel sollte ca. 100 mm betragen.
– Kabelverlegung und Verschlauchung werden aus funktionalen Gründen in einem späteren Ka-
pitel beschrieben.
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
97
5.3.3 Kabelverlegung und Pneumatikverschlauchung
5.3.3.1 Gesamtübersicht

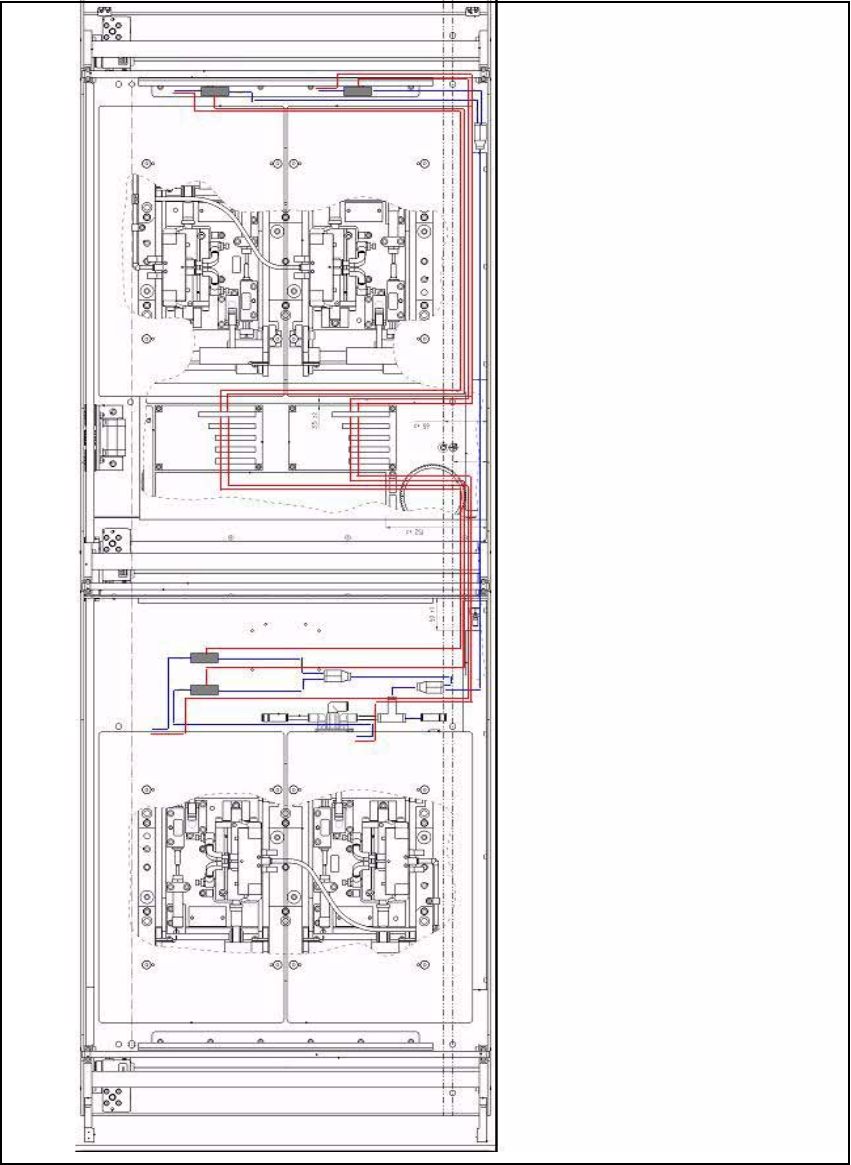

Abb. 87 Kabelverlegung HF-/X-Serie/D3
Rote Linien:
Spannungs- und Datenleitungen 5
Blaue Linien:
Pneumatikversorgung 5
