串行总线触发 与解码（选 配） 301 时钟源、数据源、片选信号、数据字长，如图 12 - 18 所示： 图 12 - 18 SPI 总线配置菜单 ⚫ 触发方 式 打开触发配置菜单，选择合适的触发类型；当选择 SPI 总线触发时，见图 12 -19 ：
300
（4） “类型”：该帧的帧类型，“SFF”标准数据帧、“SRF“标准远程帧、“EFF”扩展数据帧、“ERF”
扩展远程帧。
（5） “DLC”：该帧发送数据字节数，远程帧时，可忽略该值。
（6） “数据”：该帧数据。
（7） “CRC”：该帧 CRC 校验码。
（8） “错误”：应答错误、位填充错误、格式错误、CRC 错误。
（9） “触发”：“Yes” 表示该帧符合触发条件。
（10） “统计”：统计帧类型、数据长度、状态等发生的次数，以及所占的百分比。
12.4 SPI 总线触发与解码
为正确解码 SPI 总线数据并使触发稳定，需进行总线配置、触发方式配置、触发电平调节。
⚫ 总线配置
向左轻扫 或 ，打开总线配置菜单，需要设置：
串行总线触发与解码（选配）
301
时钟源、数据源、片选信号、数据字长，如图 12-18 所示：

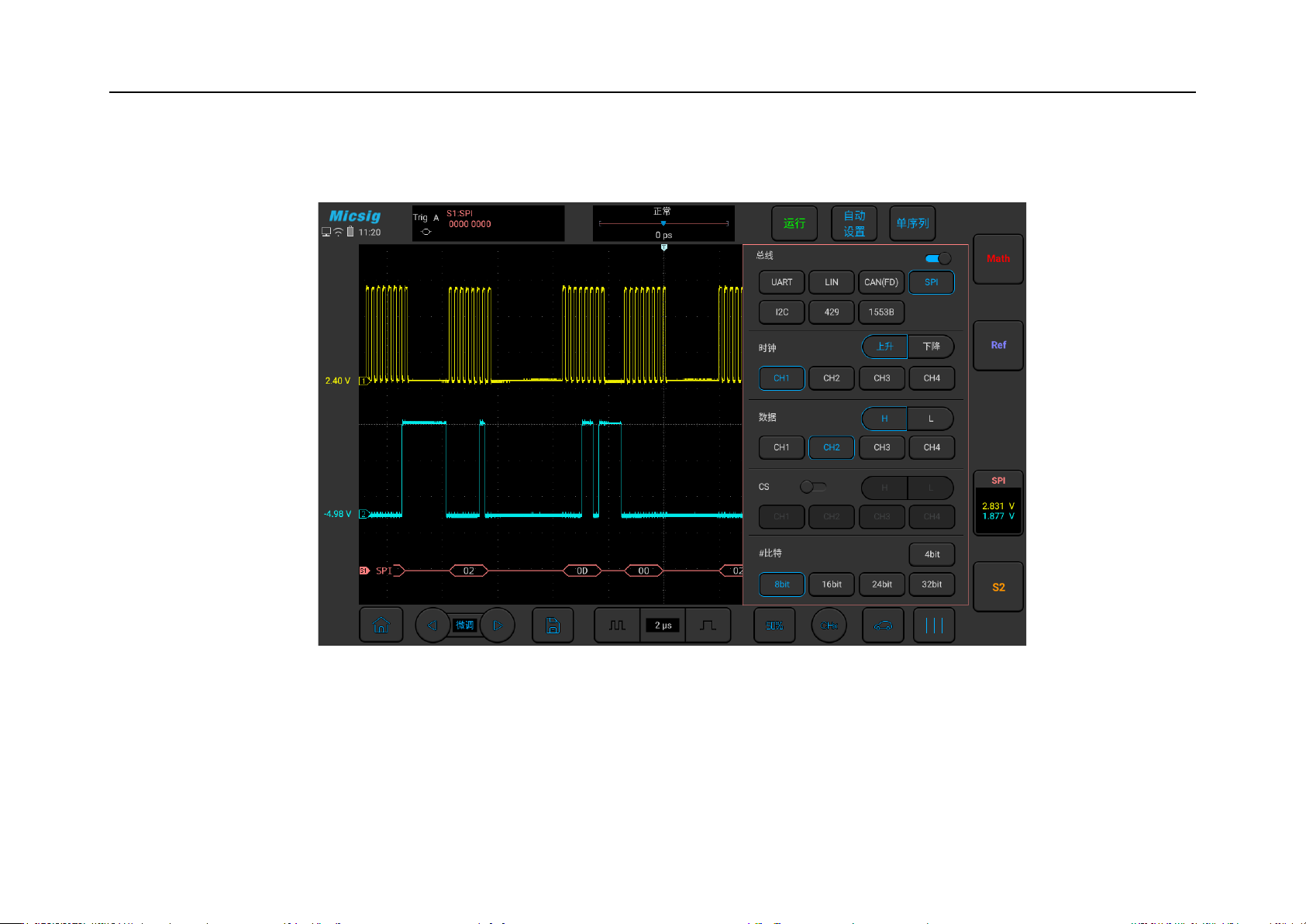

图12-18 SPI 总线配置菜单
⚫ 触发方式
打开触发配置菜单，选择合适的触发类型；当选择 SPI 总线触发时，见图 12-19：
302

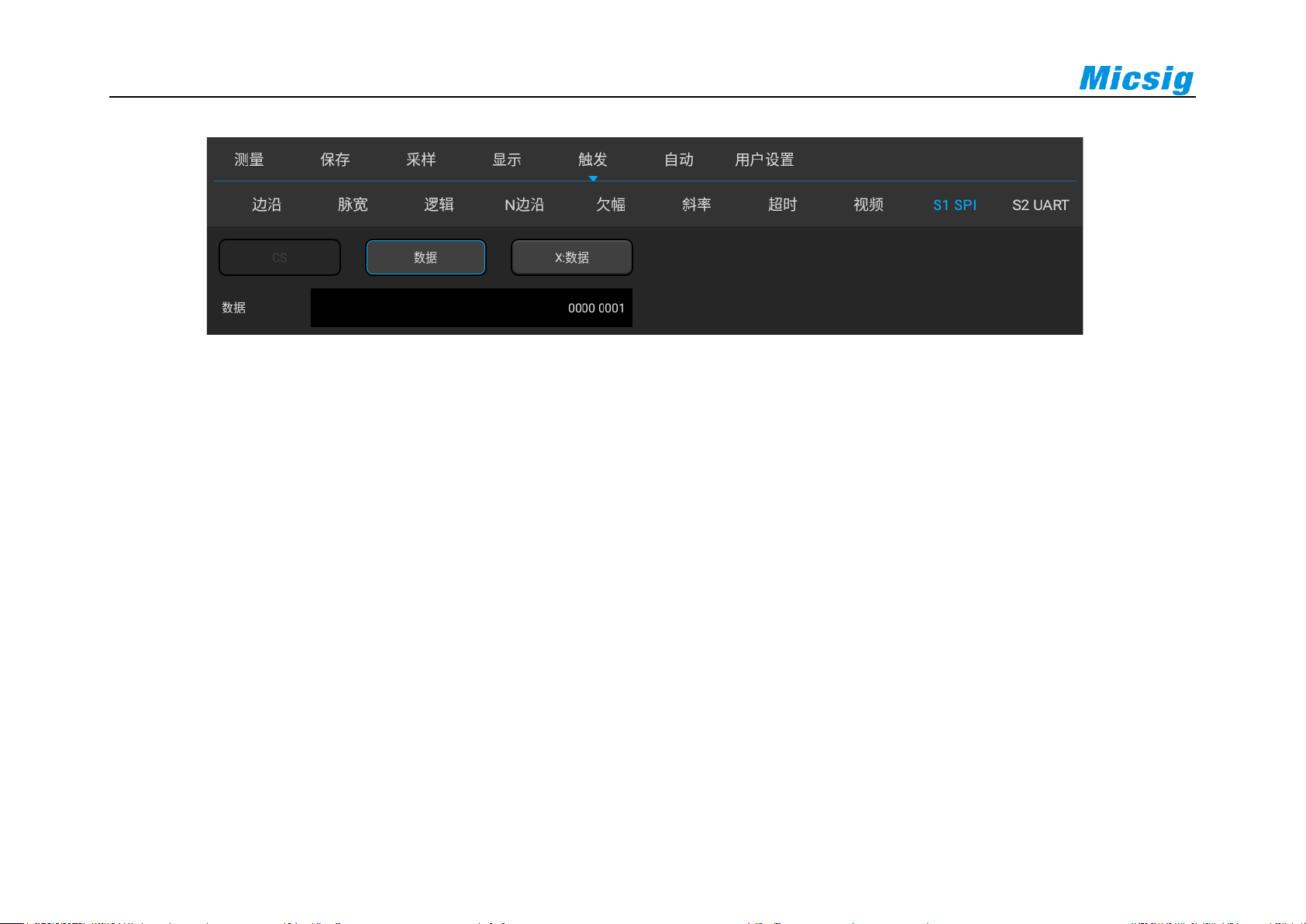

图12-19 SPI 触发方式配置菜单
操作方法与配置要匹配的 CAN 帧 ID 相同，这里不再赘述。
说明：根据总线解码设定的数据字节长度，指定该字节长度内相关 bit 的值，数据总线上的相应
bit 与指定值匹配时实现触发。
⚫ SPI 串行总线
被测信号 Ch1 通道接 CLK， Ch2 通道接 DATA， 总线空闲状态为高电平，时钟上升沿采样；数据
字长为 4bit；CS 片选关闭；触发方式匹配 “数据” 为 0000， 请按以下步骤操作：
（1） 轻点 S1 打开解码通道，向左轻扫 S1 打开总线配置菜单；
