1 18 可以使用 ATO 示波器对 LIN 总线进行测试，具体操作如图 3- 51 ： 图 3- 51 LIN 总线测试
汽车测试
117
3.5.2 LIN 总线
LIN 协议是 Local Interconnect Network 的简称。1998 的十月，在德国 Baden Baden 召开的汽车
电子会议上 LIN 总线的设想首次被提出。1999 LIN 联盟成立（最初的成员有 奥迪, 宝马, 克莱斯勒,
摩托罗拉, 博世, 大众和沃尔沃）。
目前汽车中的 lin 总线通信使用非常普遍，速度较低，一个网络上挂载多个控制器件。可以控制车
辆低速的非安全关键性的器件，例如雨刷、车窗、车镜、空调、电子座椅等。LIN 是单线的，传输数据
时分为高电平和低电平，高电平为 12V，低电平为 0V。LIN 总线一般会有一个同步头，后面跟随数据，
只有同步头的信号说明器件没有应答。
118

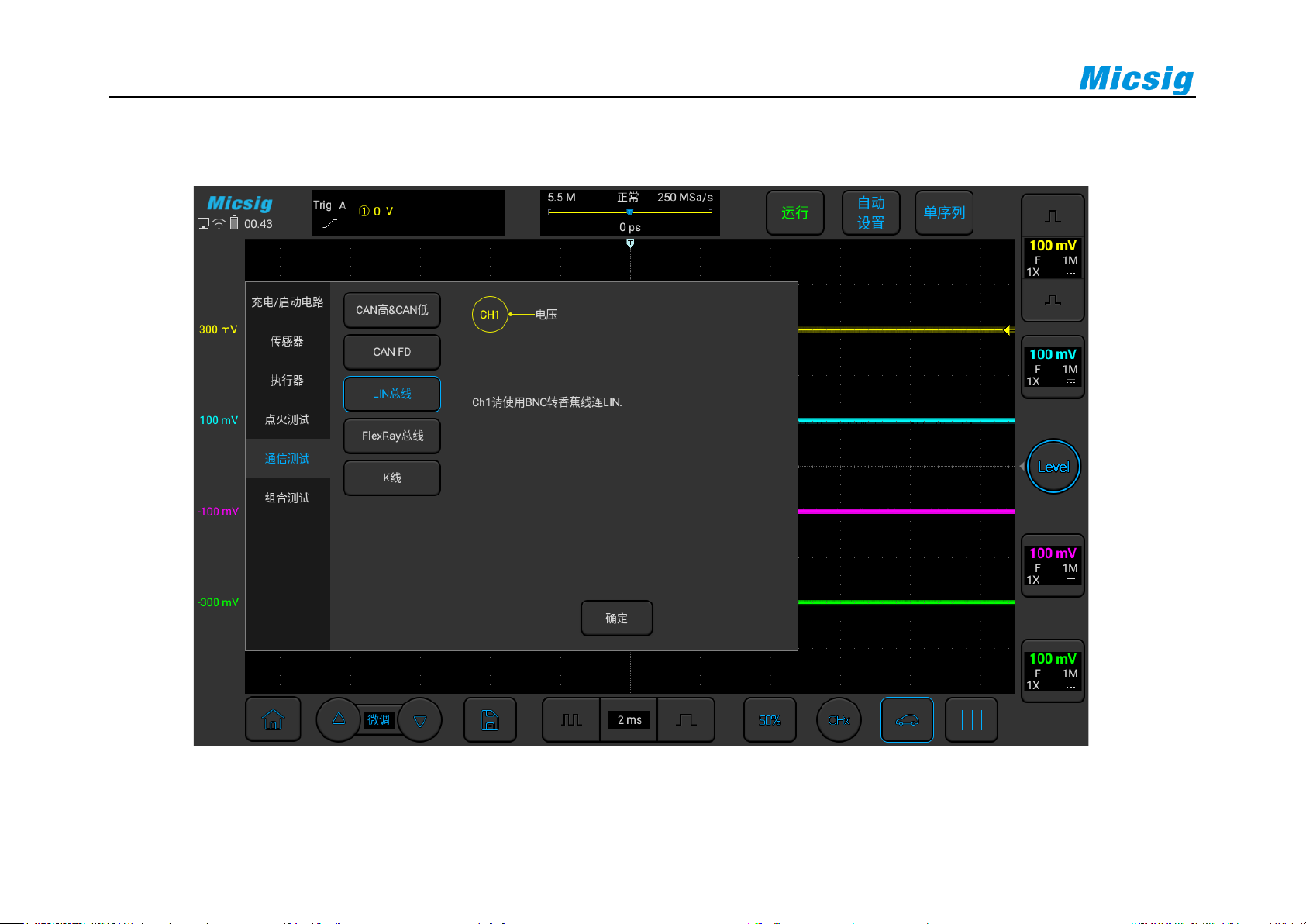

可以使用 ATO 示波器对 LIN 总线进行测试，具体操作如图 3-51：
图3-51 LIN 总线测试
汽车测试
119

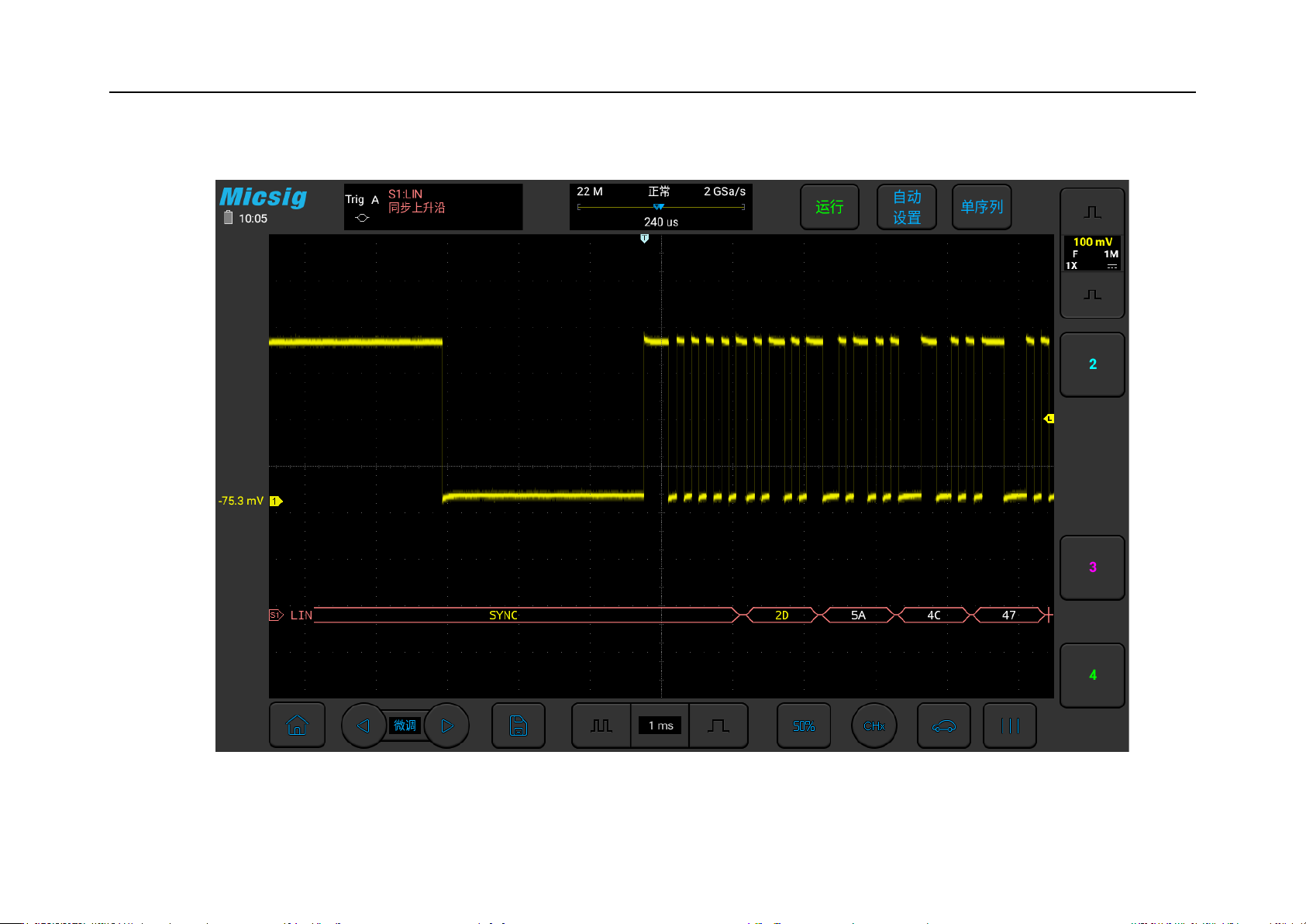

下图是某年份奥迪 A6 LIN 总线实测图：
图3-52 奥迪 A6 LIN 总线实测
