汽车测试
121
可以使用 ATO 示波器对 FlexRay 总线进行测试，具体操作如图 3-53：

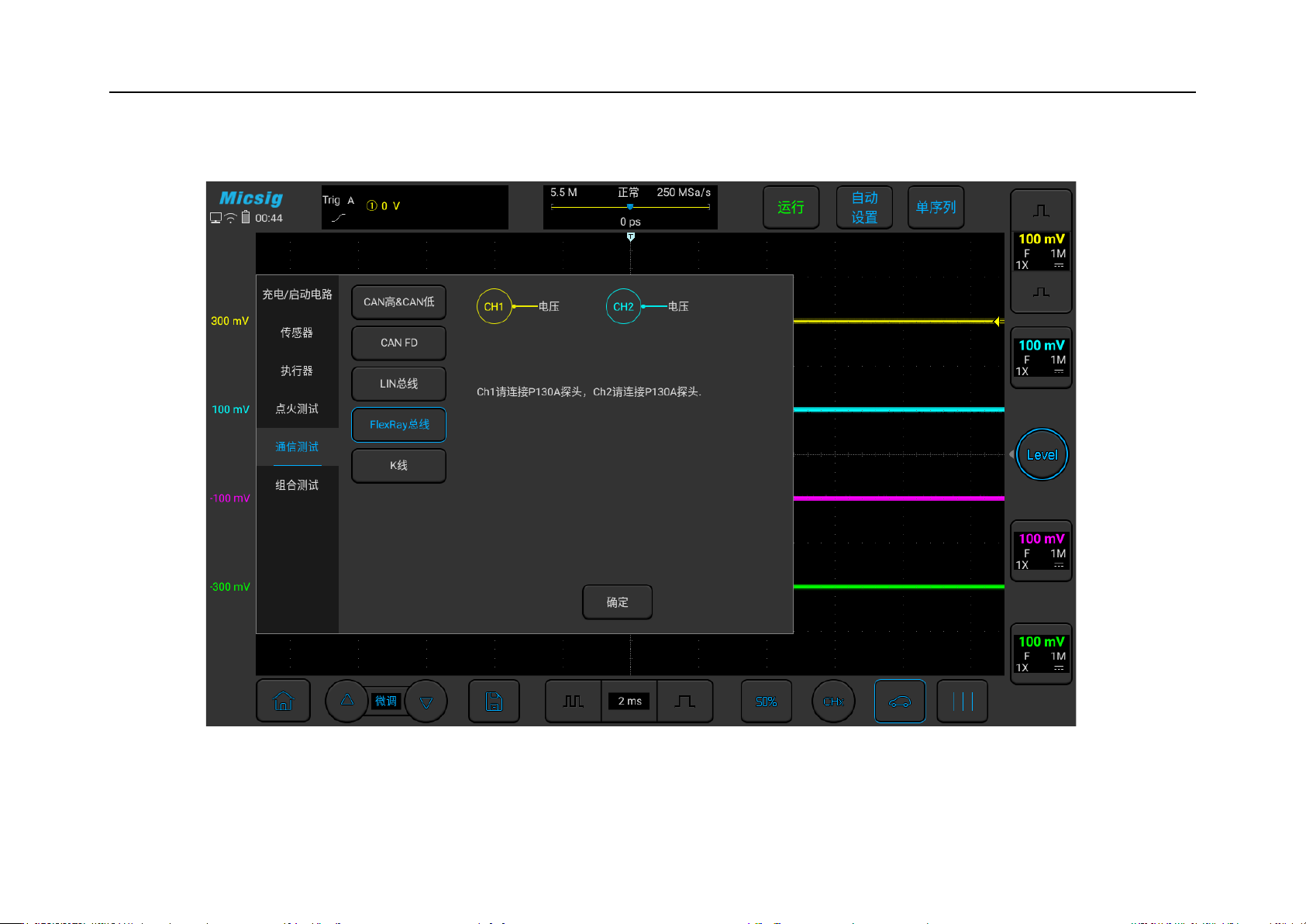

图3-53 FlexRay 总线测试
122
3.5.4 K 线
K 线是一种汽车的控制单元和诊断仪之间进行数据传递的专门的一条线，传输速率较低。总体上，K-Line
与 CAN Bus 网络和大多数通信网络非常不同。例如，CAN Bus 网络没有一个中心的或主的 ECM：所有 ECM
是平等的，因为它们都能够沿着网络发送信息，也能接收信息。K 线只有 1 条线，信息以二进制格式传输
且传送的是脉冲电压信号。分为 0 和 1，我高电平，12V 或以上，1 为低电平，电压为 0V。
汽车测试
123
可以使用 ATO 示波器对 K 线进行测试，具体操作如图 3-54：

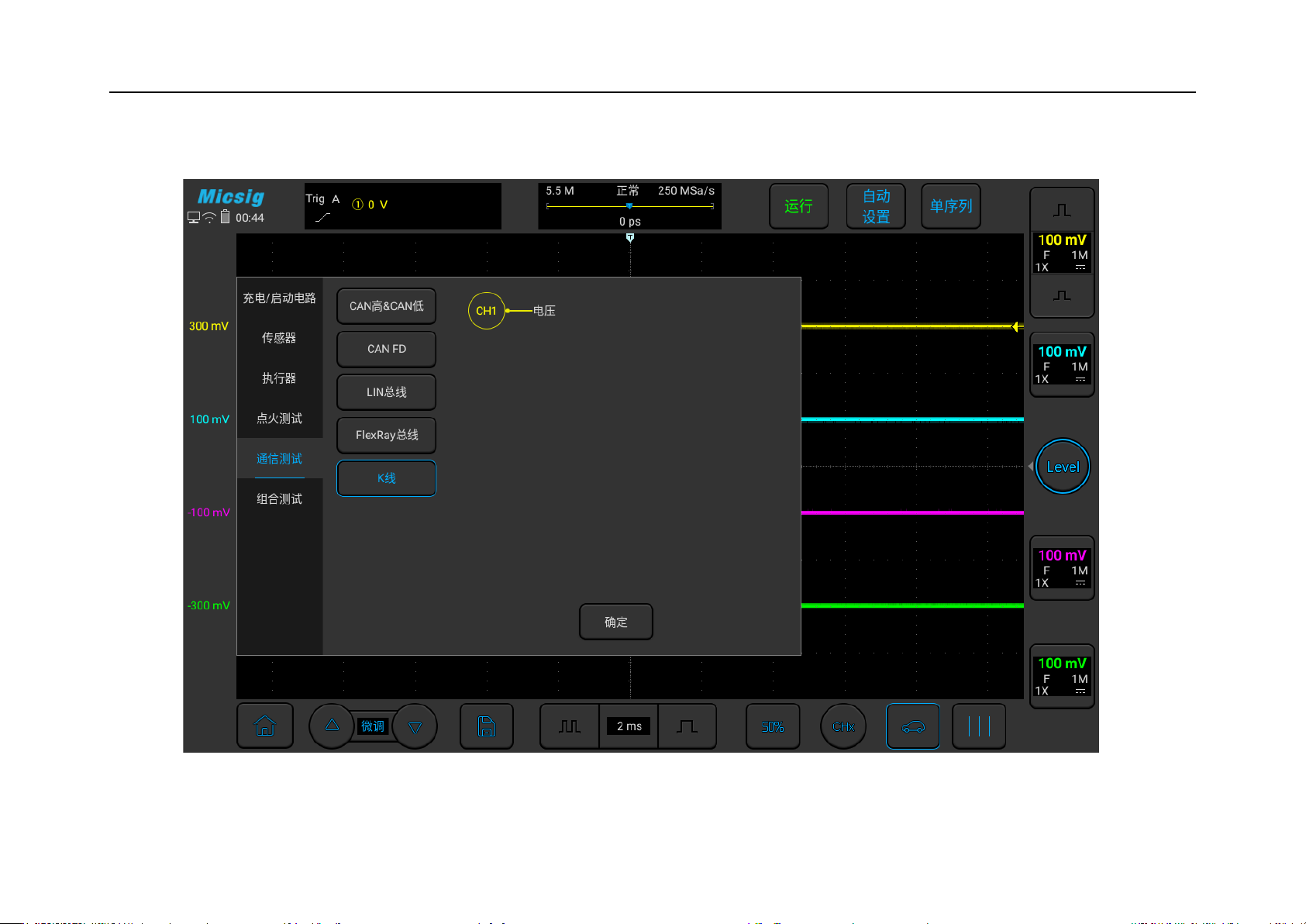

图3-54 K 线测试
