汽车测试
123
可以使用 ATO 示波器对 K 线进行测试，具体操作如图 3-54：
图3-54 K 线测试
124
3.6 组合测试
汽车的电子故障有时候是比较复杂的，我们需要使用 ATO 示波器进行组合测试，对组合测试中所采
集若干种波形进行对比，通过观察与分析波形之间的时序关系与数量关系帮助用户判断故障，这是一种解
决复杂问题的利器。
3.6.1 曲轴+凸轮轴
使用 BNC 转香蕉线，一头连接在示波器通道 1 上，另一头黑色插头接地,红色接头使用刺针刺进曲轴传
感器的信号线中；使用 BNC 转香蕉线，一头连接在示波器通道 2 上，另一头黑色插头接地,红色接头使用刺
针刺进凸轮轴传感器的信号线中。
汽车测试
125

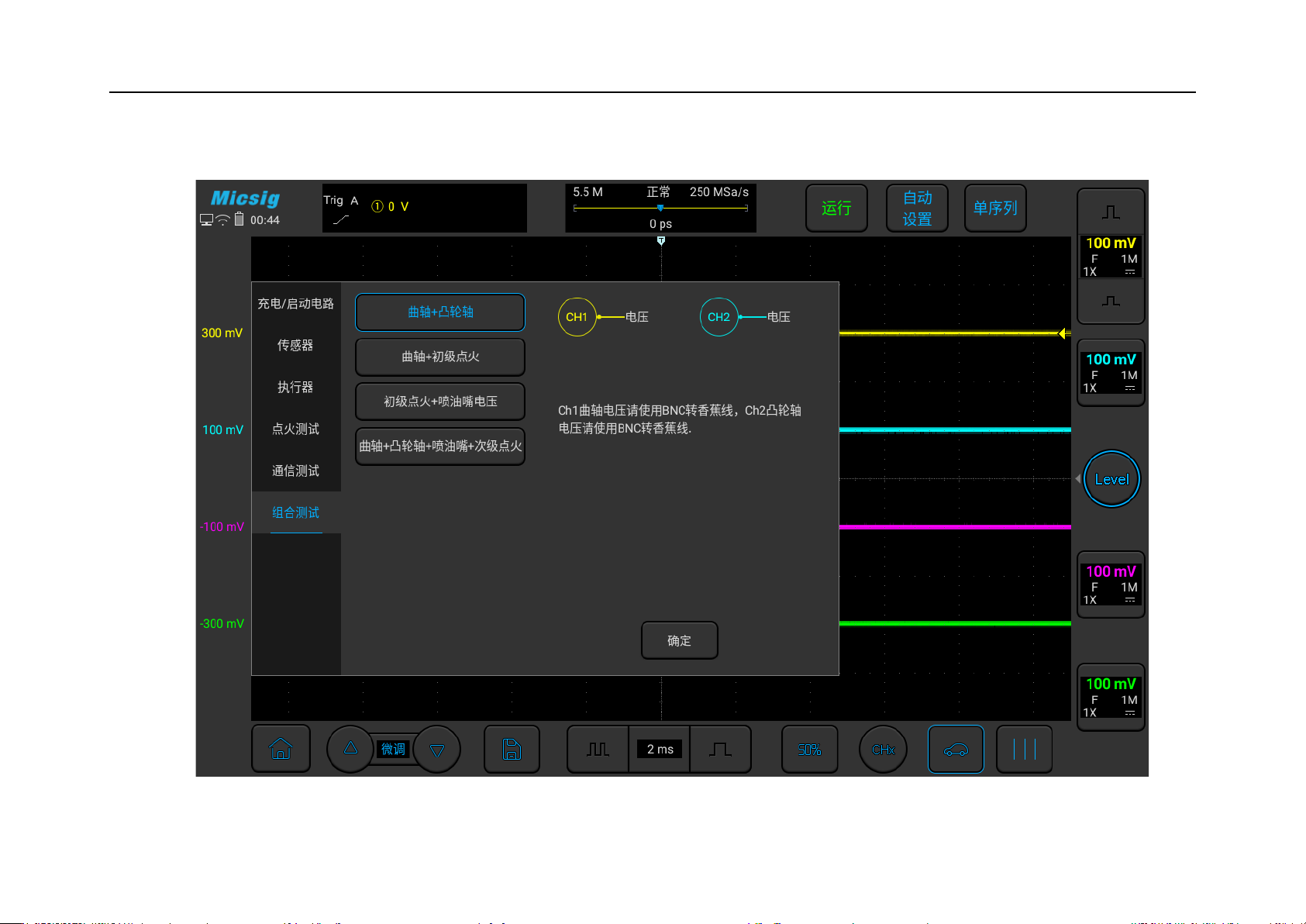

可以使用 ATO 示波器对曲轴+凸轮轴进行组合测试，具体操作如图 3-55：
图3-55 曲轴+凸轮轴组合测试
