134 4.1 水平 移动波形 单指触摸波形显示区域左右轻扫，同时对所有模拟通道的波形水平位置进行粗调；移动波形后， 轻点屏幕左下角的微调按键，可以进行微调。 图 4-2 水平移动屏幕波形示图
水平系统
133

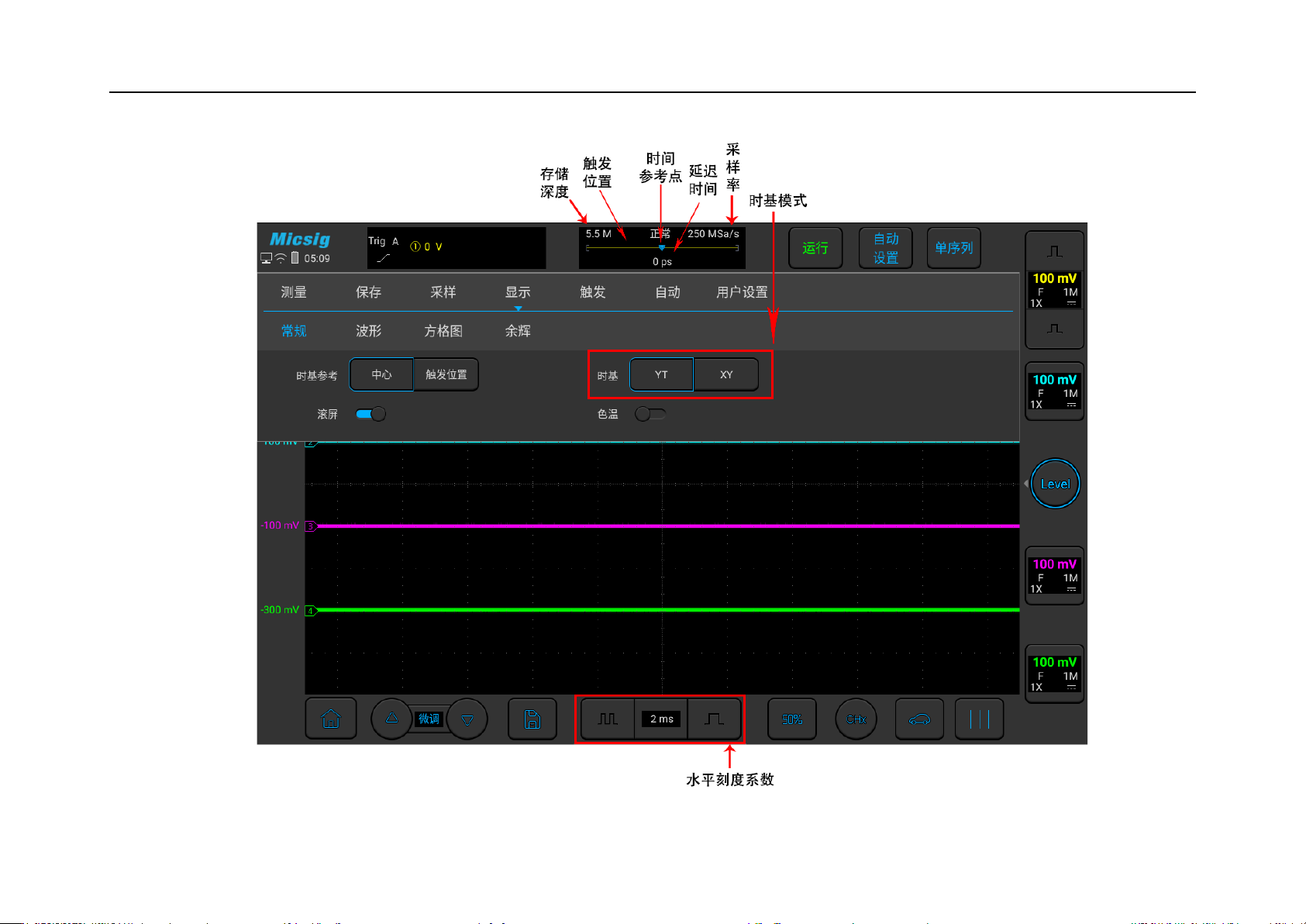

图4-1 水平系统
134
4.1 水平移动波形
单指触摸波形显示区域左右轻扫，同时对所有模拟通道的波形水平位置进行粗调；移动波形后，
轻点屏幕左下角的微调按键，可以进行微调。

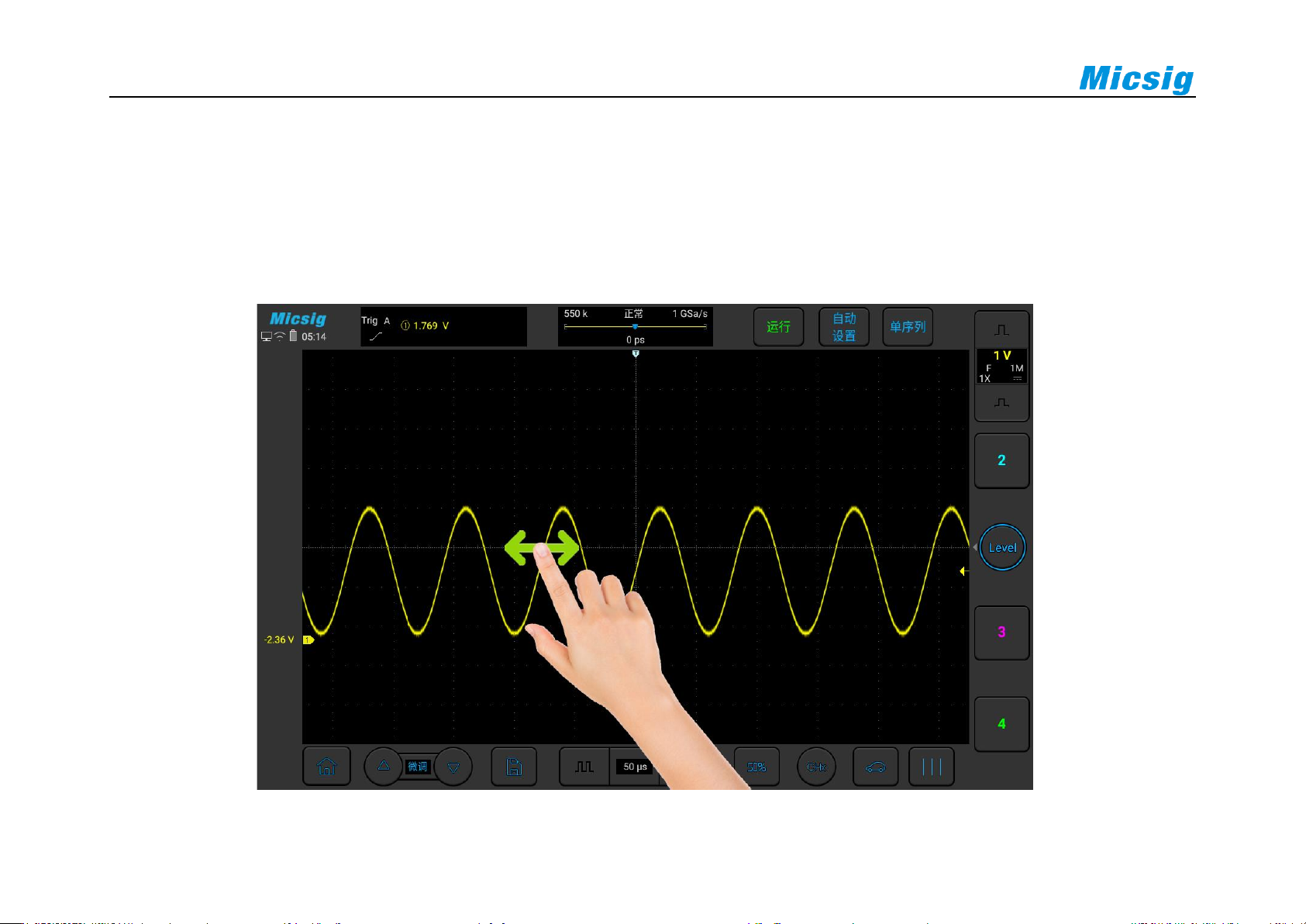

图4-2 水平移动屏幕波形示图
水平系统
135
4.2 调整水平时基（时间/格）
方法 1：软键
轻点 、 键可以调节所有模拟通道(当前通道)的水平时基。轻点 键，水平时基增大；轻点
键，水平时基缩小（见图 4-3 调整水平时基）。水平时基会以 1-2-5 进制方式步进，同时波形跟随时
基变化而变化。

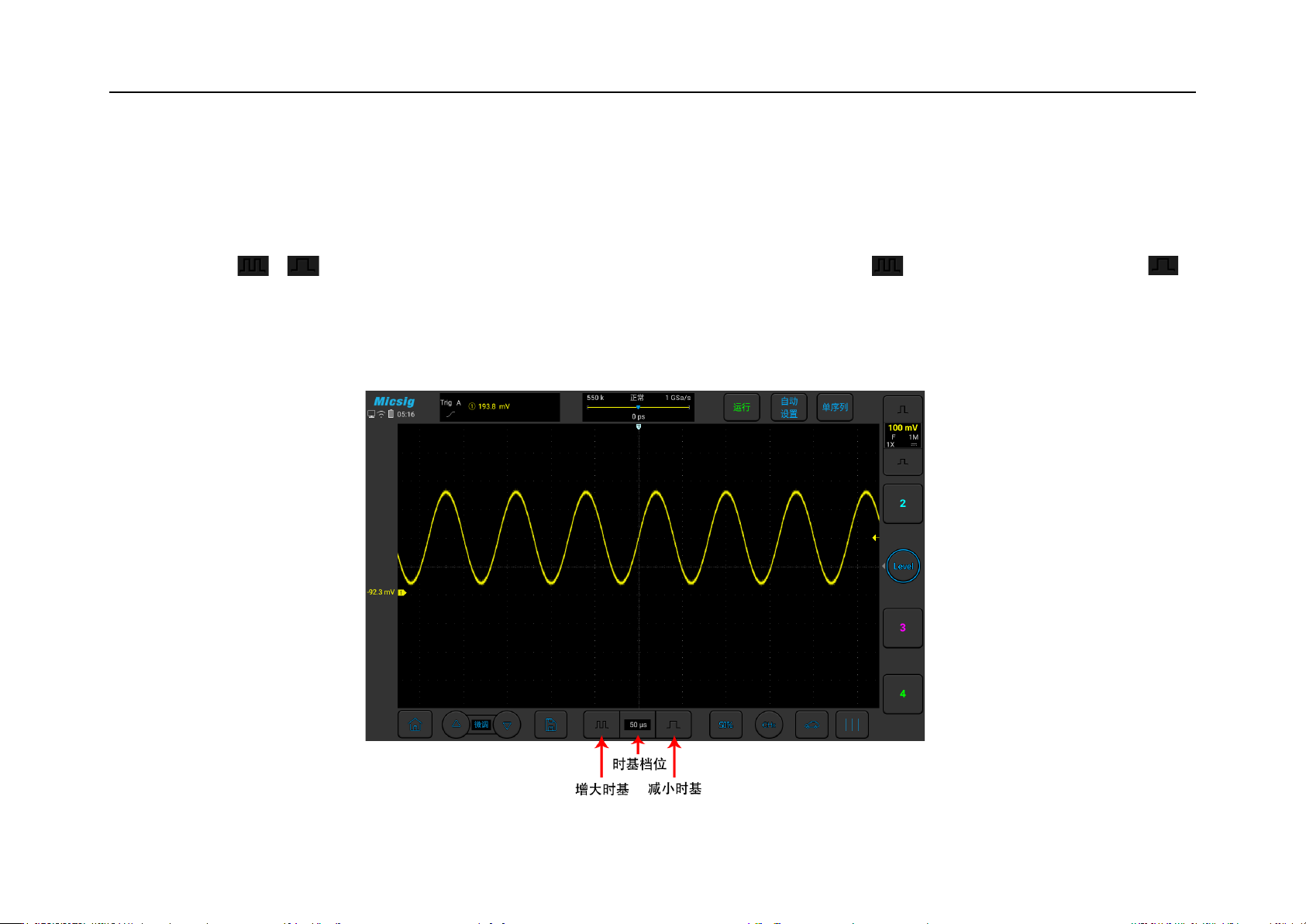

图4-3 调整水平时基
