水平系统 137 4.3 平移 和缩放单次 采集或 已停止的 采集 示波器停止后，已停止的显示画面可能包含几次具有有用信息的采集数据，但只能平移和缩放最 后一次采集数据。 对单次采集或已停止的采集的数据进行平移和缩放， 具体方法参考 “ 4.1 水平移动波 形 ”和“ 4.2 调整水平时基（时间 / 格） ”。 4.4 R oll 、 XY 在主菜单中，轻点 软键，选择所需的时基模式，时基模式分为 YT 、 ROLL （滚屏）、 XY …
136
方法 2：时基旋钮

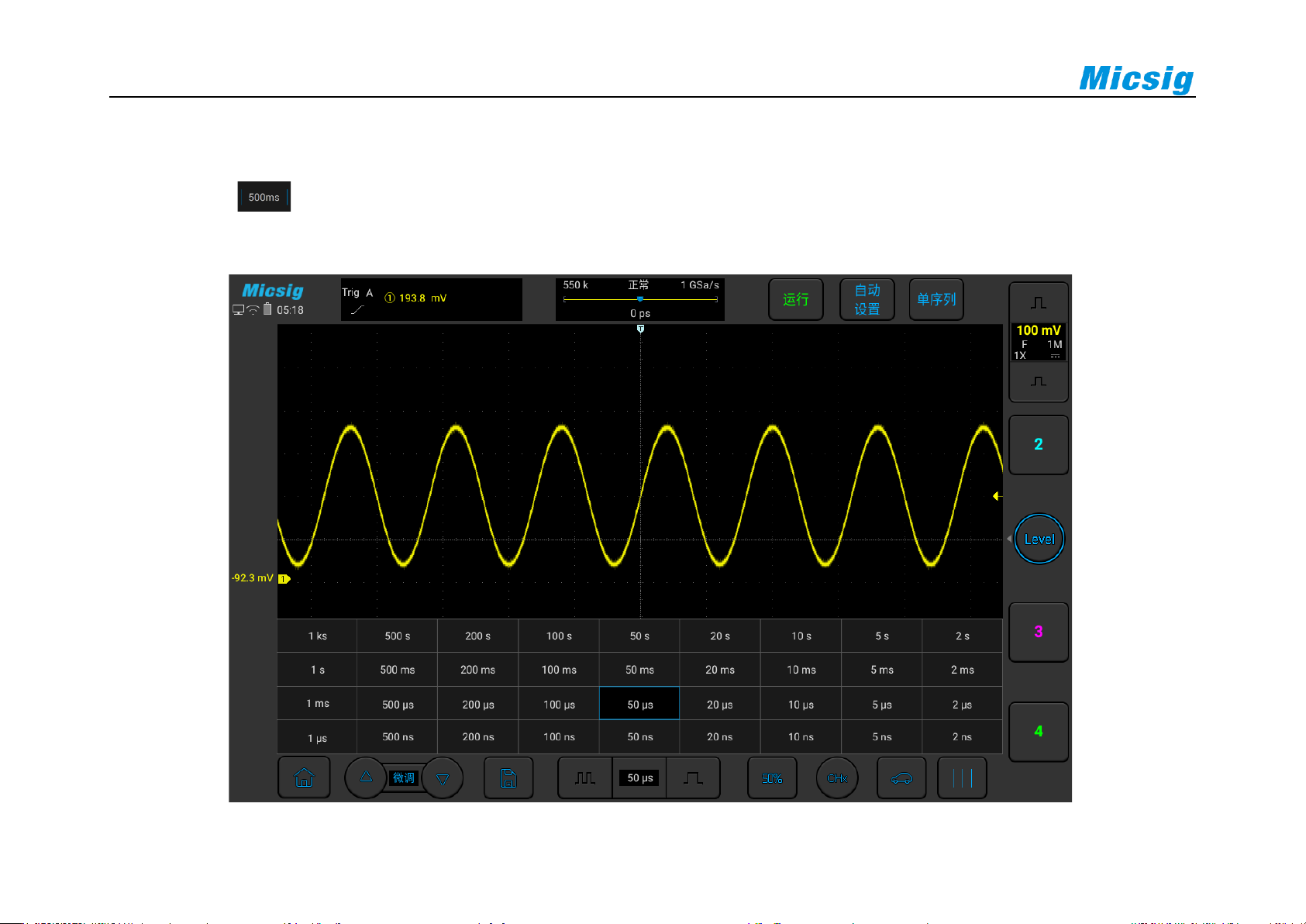

轻点 键，打开时基列表（见图 4-4 水平时基列表），然后轻点列表，选择合适的时基。蓝色
外框内时间为当前所选择的时基。
图4-4 水平时基旋钮
138
YT——示波器的正常查看模式
YT 模式下显示垂直电压与水平时间的相对关系，Y 轴表示电压量，X 轴表示时间量，触发后显示波
形（波形自左向右）。
注：在较大的时基（如 200ms 及以上）时，有时候会出现波形较长时间不显示的情况；这是因为
在 YT 模式下，必须等波形触发了才显示，这个时间跟时基大小关系很大，可以粗略计算为：触发位置
左侧格数*时基档位；如果想减少等待时间，可以将触发位置向左移动。
这里不考虑触发位置移出波形屏幕的情况。
ROLL——滚屏模式
ROLL 模式下波形自右向左滚动刷新显示（见图 4-6 滚屏模式）。运行状态下 ROLL 模式的水平时基
调节范围为 200ms/div~1ks/div。
ROLL 模式下，采样方式不支持平均和包络，触发相关信息失效，包括触发位置、触发电平、触发
电压等。
