水平系统

137

4.3 平移和缩放单次采集或已停止的采集

示波器停止后，已停止的显示画面可能包含几次具有有用信息的采集数据，但只能平移和缩放最

后一次采集数据。对单次采集或已停止的采集的数据进行平移和缩放，具体方法参考“4.1 水平移动波

形”和“4.2 调整水平时基（时间/格）”。

4.4 Roll、XY

在主菜单中，轻点软键，选择所需的时基模式，时基模式分为 YT、ROLL（滚屏）、XY 三种。

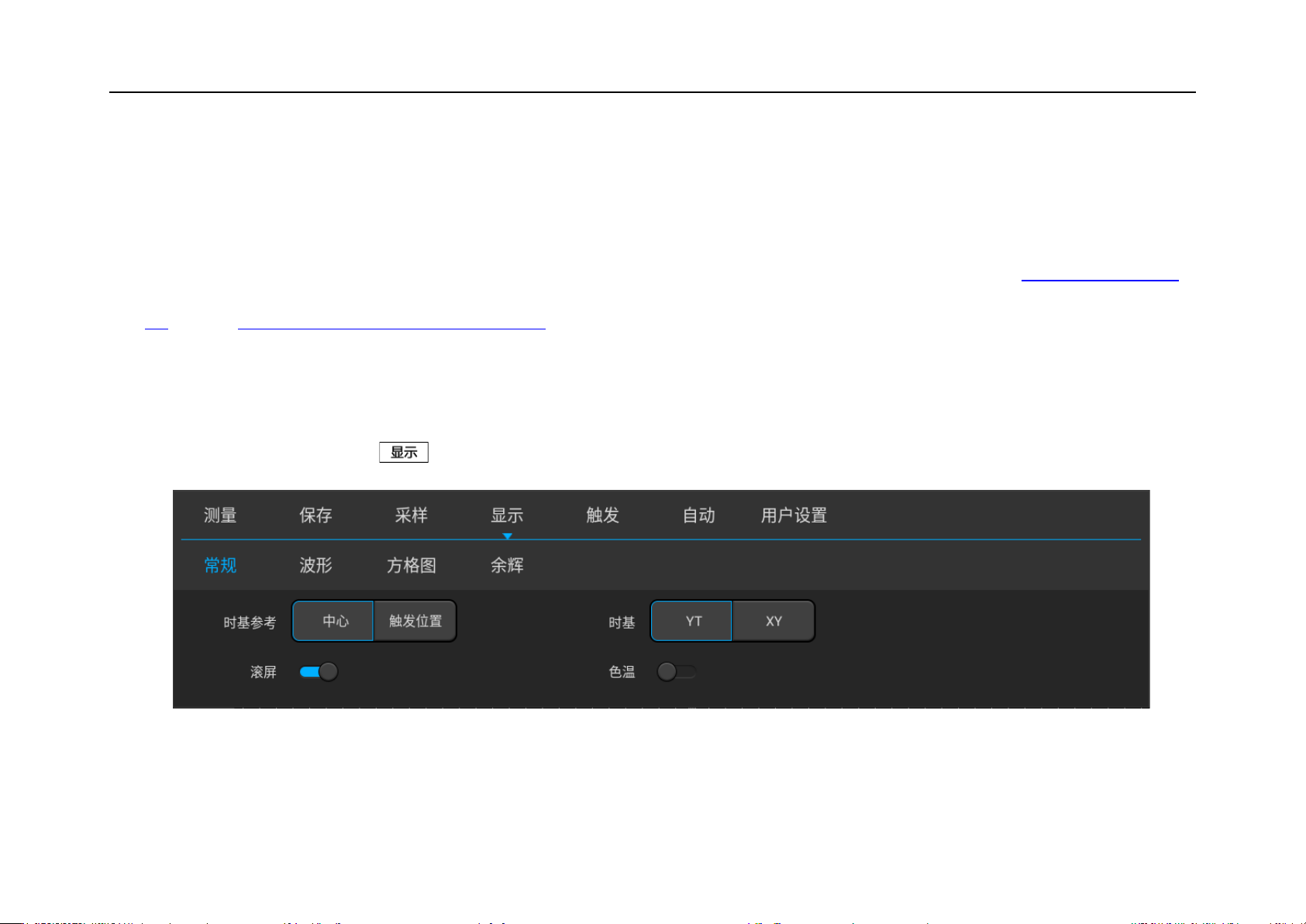

图4-5 显示模式

138

YT——示波器的正常查看模式

YT 模式下显示垂直电压与水平时间的相对关系，Y 轴表示电压量，X 轴表示时间量，触发后显示波

形（波形自左向右）。

注：在较大的时基（如 200ms 及以上）时，有时候会出现波形较长时间不显示的情况；这是因为

在 YT 模式下，必须等波形触发了才显示，这个时间跟时基大小关系很大，可以粗略计算为：触发位置

左侧格数*时基档位；如果想减少等待时间，可以将触发位置向左移动。

这里不考虑触发位置移出波形屏幕的情况。

ROLL——滚屏模式

ROLL 模式下波形自右向左滚动刷新显示（见图 4-6 滚屏模式）。运行状态下 ROLL 模式的水平时基

调节范围为 200ms/div~1ks/div。

ROLL 模式下，采样方式不支持平均和包络，触发相关信息失效，包括触发位置、触发电平、触发

电压等。

水平系统

139

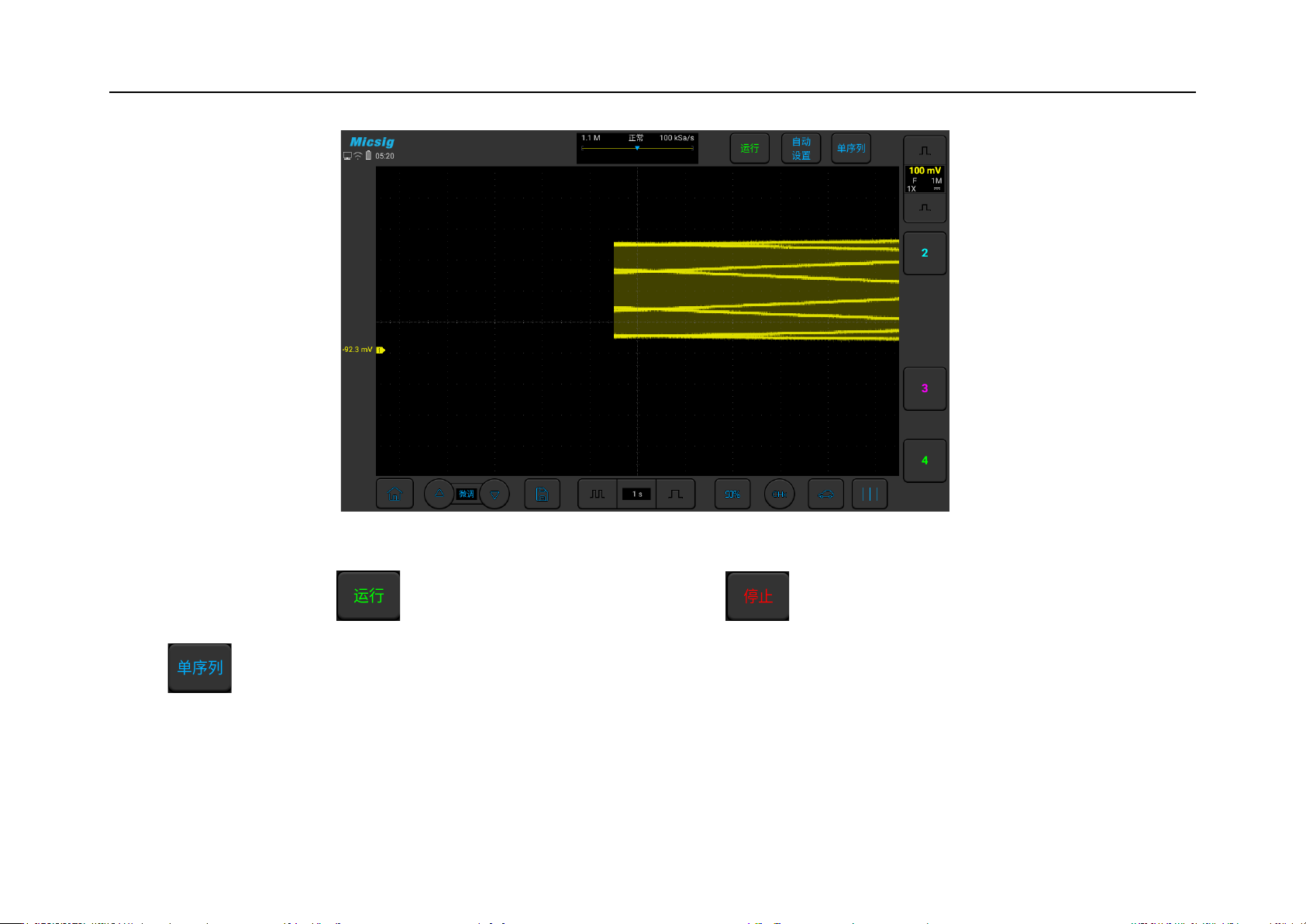

图4-6 滚屏模式

ROLL 模式，按键可以停止波形的显示；再次按键可以清除波形显示并重新开始采集；

按键，执行单次序列，完成一次满屏采集后会自动停止。

ROLL 模式一般用来观察频率低于 5Hz 的波形。

ROLL 模式默认开启，在时基大于 100ms 后自动进入 ROLL 模式，如果需要在大时基下查看需要触发

的信号，请关闭 ROLL 模式。
