水平系统
139
图4-6 滚屏模式
ROLL 模式，按 键可以停止波形的显示；再次按 键可以清除波形显示并重新开始采集；
按 键，执行单次序列，完成一次满屏采集后会自动停止。
ROLL 模式一般用来观察频率低于 5Hz 的波形。
ROLL 模式默认开启，在时基大于 100ms 后自动进入 ROLL 模式，如果需要在大时基下查看需要触发
的信号，请关闭 ROLL 模式。
140

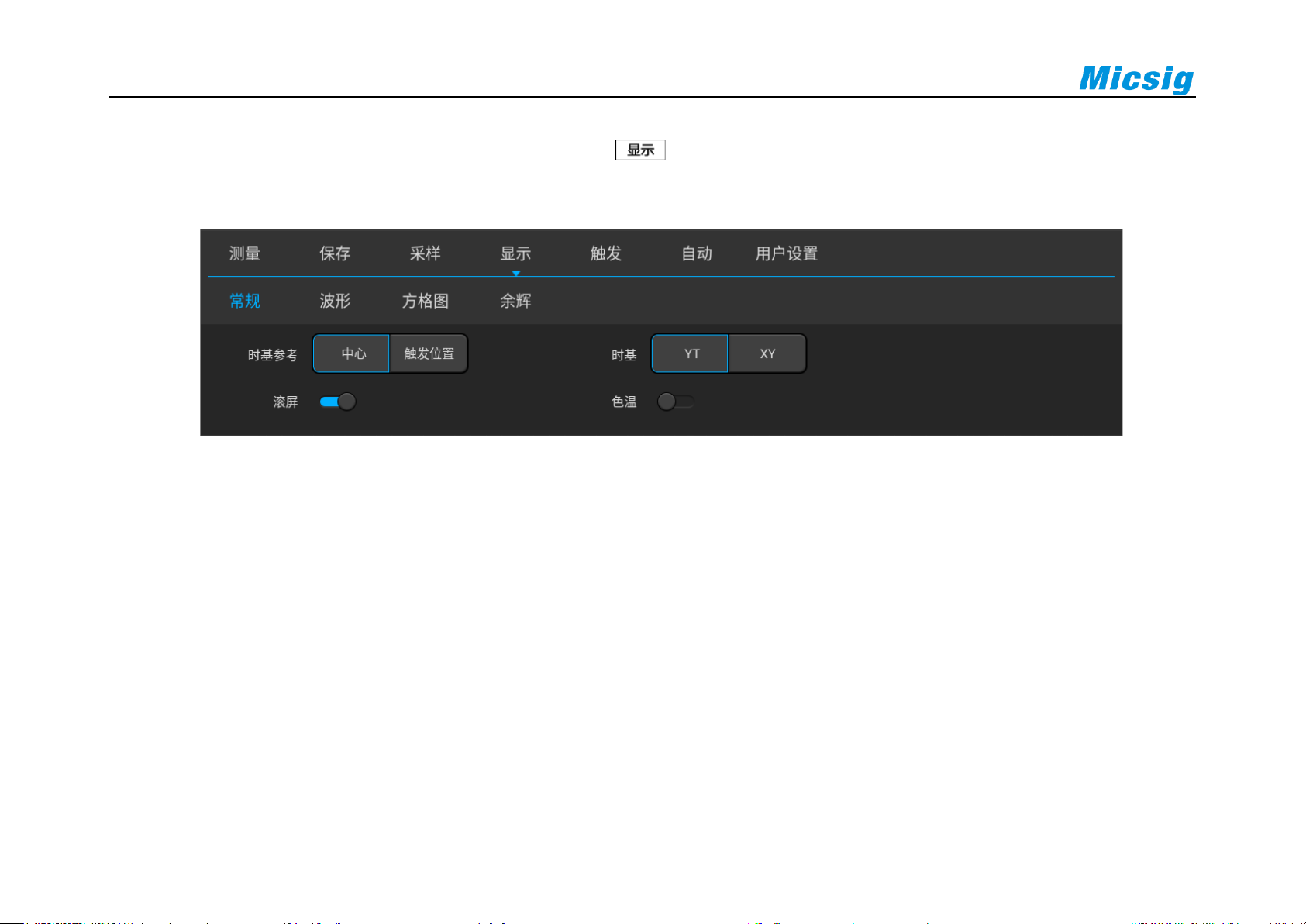

Roll 模式开启与关闭：在主菜单中，轻点 软键，在“常规”项里面，可以开启和关闭滚屏模
式（参考图 4-7），在滚屏模式开启的情况下，时基在 200ms~1ks 范围时示波器自动进入滚屏模式。
图4-7 滚屏开启和关闭
XY——XY 模式
XY 模式除“显示”外的主菜单都不可操作，底部菜单不支持缩放、全测量、TXT 解码。
XY 模式水平轴上显示通道 1 的垂直量，垂直轴上显示通道 2 的垂直量（见图 4-8 XY 模式）。
您可以使用 XY 模式比较两个信号的频率和相位关系。
XY 模式可用于传感器，显示应力-位移、流量-压力、电压-频率或电压-电流，例如:绘制二极管曲
线。
同时还可以使用光标对 XY 模式的波形进行测量。
水平系统
141

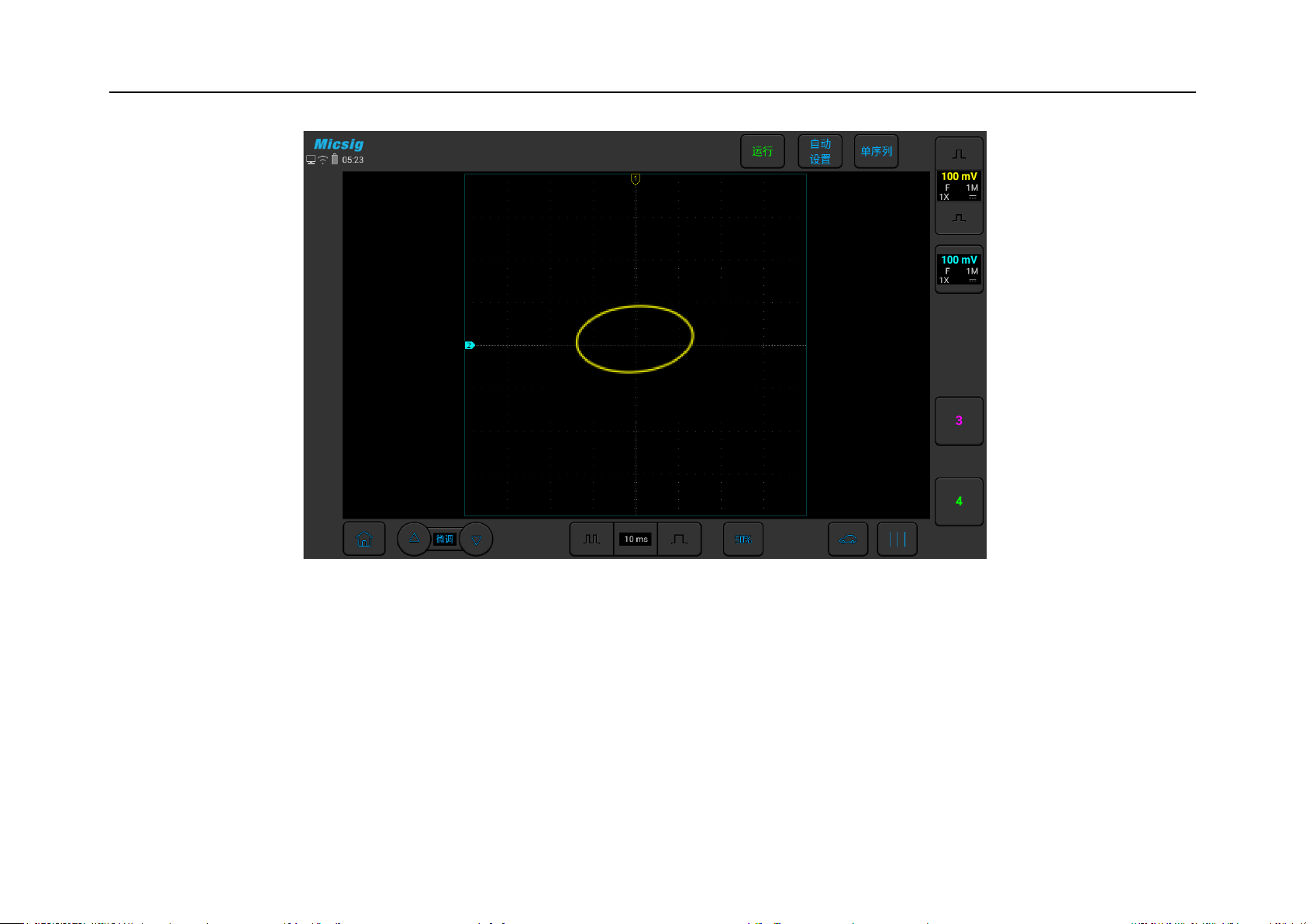

图4-8 XY 模式
XY 模式示例
此练习通过利用 Lissajous 法测量相同频率的两个信号之间的相差显示 XY 显示模式的通常用法。
1) 将正弦波信号连接到通道 1，将相同频率、不同相位的正弦波信号连接到通道 2。
2) 按下“Auto”自动设置键，在主菜单中轻点“显示 ”，然后在“时基”中选择“XY”。
3) 拖动信号，使信号在显示屏上居中。调节通道 1 和 2 的垂直灵敏度展开信号以便于查看。
