水平系统 145 “放大” 窗口视图是正常显示窗口视图的放大部分。 您可以使用 “放大” 查看水平展开正常窗口视 图的一部分，以了解信号分析的详情。 Zoom 打开 / 关闭： 打开上拉菜单，轻点 键，打开 / 关闭放大功能。 放大窗口在正常窗口中用方框框起来， 其余部分被灰色阴影覆盖， 不在放大窗口中显示。 该框显示 在下半部分中展开的正常扫描部分。 轻点时基键，调整放大窗口时基，正常窗口中方框大小跟随放大窗口时基变化而变化。 水平拖…
144
4.5 Zoom 模式
Zoom(放大）是正常显示的水平展开版本。打开放大功能，显示屏分为两部分（见图 4-11 放大界面）。
显示屏的上部显示正常显示窗口视图，下部显示放大显示窗口视图。

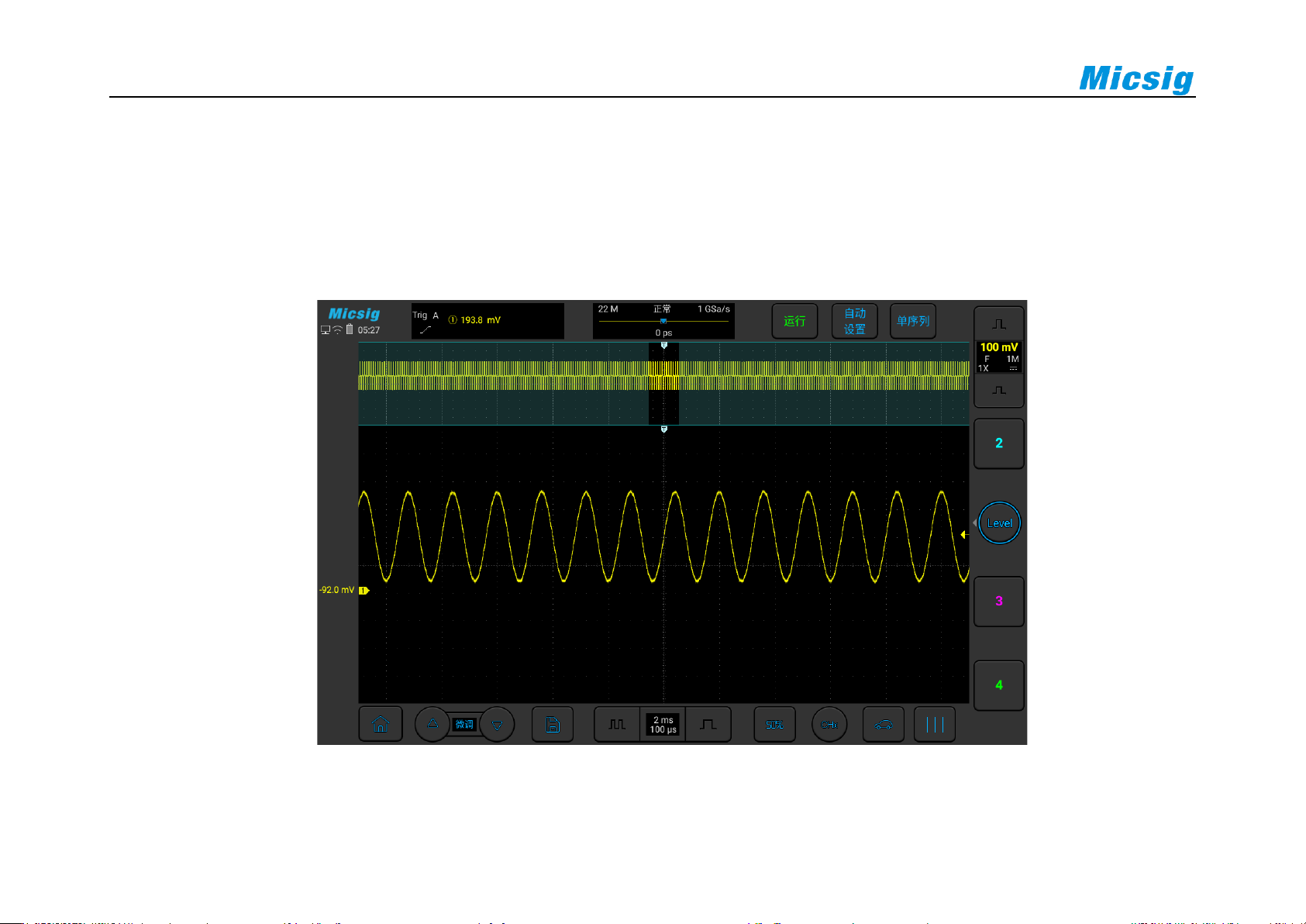

图4-11 放大界面
水平系统
145
“放大”窗口视图是正常显示窗口视图的放大部分。您可以使用“放大”查看水平展开正常窗口视
图的一部分，以了解信号分析的详情。
Zoom 打开/关闭：
打开上拉菜单，轻点 键，打开/关闭放大功能。
放大窗口在正常窗口中用方框框起来，其余部分被灰色阴影覆盖，不在放大窗口中显示。该框显示
在下半部分中展开的正常扫描部分。
轻点时基键，调整放大窗口时基，正常窗口中方框大小跟随放大窗口时基变化而变化。
水平拖动放大窗口波形，调整放大窗口波形位置，主窗口中方框跟随波形反向移动；或者直接拖动
正常窗口中的方框，快速定位到需要查看的波形位置。
注：
1) 正常窗口的最小时基为屏幕内的显示波形正好为记录长度内的波形时的最小时基。如果当前时基
小于当前记录长度下正常窗口的最小时基，打开缩放窗口时，正常窗口时基自动设置为当前记录
长度下正常窗口的最小时基。
2) 光标、数学波形和参考波形不在正常窗口中显示，但可在放大窗口中显示。
146
3) Roll 模式下，停止时可以打开 Zoom 模式，轻点 运行时会自动关闭放大模式。
