触发系统 173 利用 Zoom 功能，可以轻点 停止，然后平移和缩放数据，以找到波形重复的位置。使用光标 测量此时间，然后设置抑制时间。 使用 单次采集键可进行单次采集。 通常在进行单次采集时， 您必须在被测设备中启动某些操作， 而您不希望示波器在这些操作之前自 动触发。 在电路中启动操作之前， 屏幕左上角触发条件指示器 显示 （这表示预触发缓冲区已填充） 。 6.2 边沿 触发 当触发信号的边沿到达某一设定的触发电平时，触发产生设定…
172
设置触发抑制时间：
1) 在主菜单中轻点“触发”打开触发菜单，在“常规”项下轻点“抑制时间”后的方框，打开抑制
时间调节界面，左上方显示触发时间，右上方显示微调时间标尺，下方显示粗调时间标尺，如图
6-11 所示。

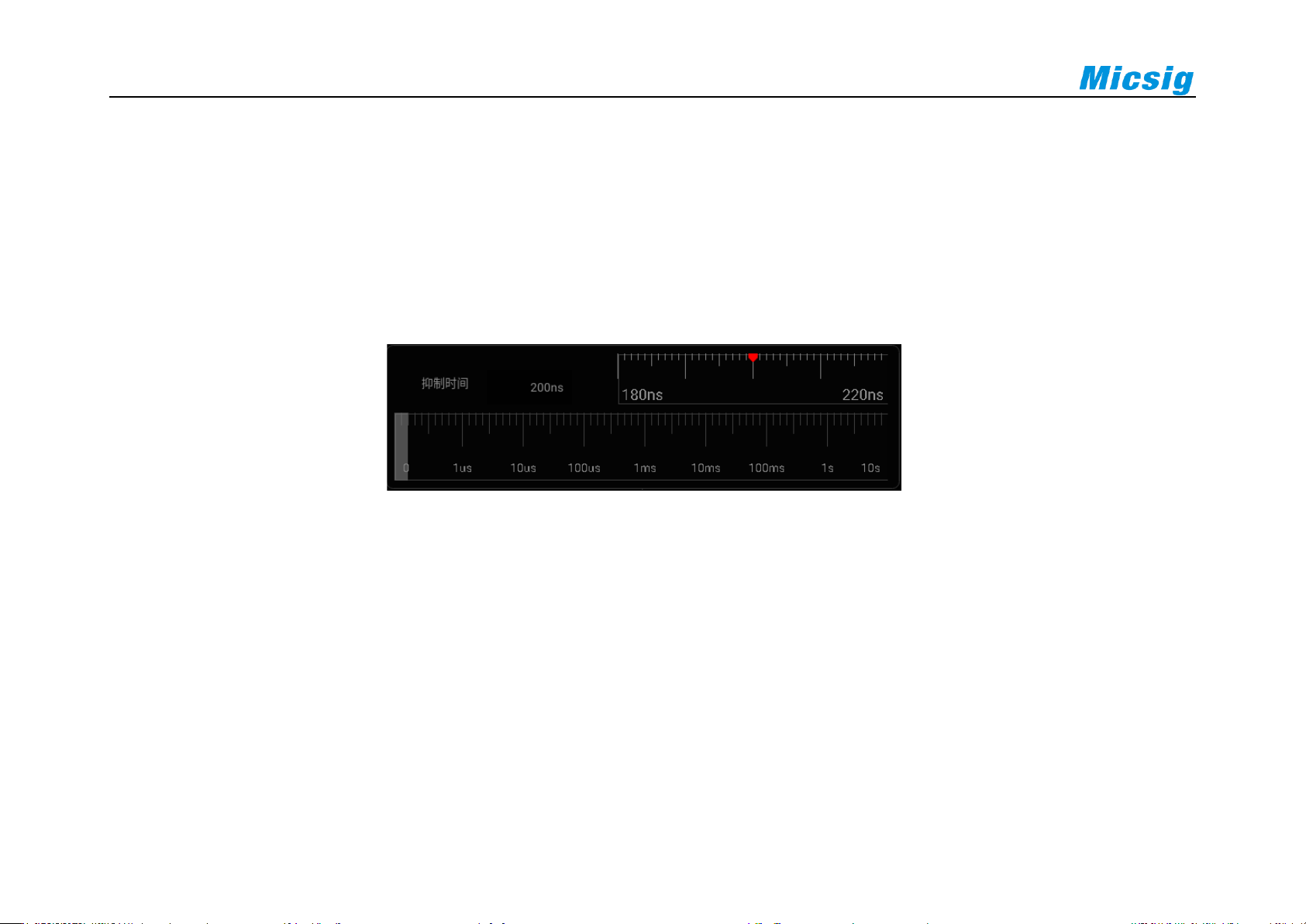

图6-11 触发抑制时间设置界面
2) 调节时间时，拖动或轻点粗调标尺粗调，再拖动微调标尺微调抑制时间。
触发抑制操作提示
通常用于复杂波形，正确的抑制设置通常略小于波形的一次重复。将释抑时间设置为此时间，会
为一个重复波形生成唯一触发点。
更改时基设置不会影响触发抑制时间。
触发系统
173
利用 Zoom 功能，可以轻点 停止，然后平移和缩放数据，以找到波形重复的位置。使用光标
测量此时间，然后设置抑制时间。
使用 单次采集键可进行单次采集。
通常在进行单次采集时，您必须在被测设备中启动某些操作，而您不希望示波器在这些操作之前自
动触发。在电路中启动操作之前，屏幕左上角触发条件指示器 显示（这表示预触发缓冲区已填充）。
6.2 边沿触发
当触发信号的边沿到达某一设定的触发电平时，触发产生设定信号。在上升沿（屏幕上方指示图
标 ）、下降沿（ ）或双沿（ ）的任一边沿产生触发，可设置触发电平来改变触发点在触发边沿的
垂直位置，即触发电平线与信号边沿的交点。正确设置边沿触发耦合方式可以获得稳定波形。边沿触
发菜单说明见下表：
触发选项
设置
说明
174
触发源
CH1
设置通道 1 为触发信号源
CH2
设置通道 2 为触发信号源
CH3
设置通道 3 为触发信号源
CH4
设置通道 4 为触发信号源
斜率
上升沿
设置信号上升边沿触发
下降沿
设置信号下降边沿触发
双沿
设置信号在上升或下降边沿触发
耦合
直流
通过触发信号的交流、直流成分
交流
滤除触发信号中的直流成分
高频抑制
抑制触发信号中高于 50KHz 的信号
低频抑制
抑制触发信号中低于 50KHz 的信号
噪声抑制
用低灵敏度的直流耦合来抑制触发信号中的高频噪声
设置 CH1 上升沿触发、耦合为直流，操作步骤如下：
1) 打开触发菜单，轻点“触发”打开触发菜单，在触发类型中选择边沿触发，对边沿触发进行如下
设置，见图 6-12：
