触发系统 175 ⚫ 触发源： CH 1 ； ⚫ 触发耦合方式：直流； ⚫ 触发边沿：上升。 图 6- 12 边沿触发设置菜单 2) 调节触发电平，保证波形能够稳定触发，如触发电平设置为 1V 。 触发耦合说 明 打开边沿触发设置菜单后，菜单下方显示触发耦合选项。触发耦合包括直流、交流、高频抑制、 低频抑制、噪声抑制，见图 6-13 ：
174
触发源
CH1
设置通道 1 为触发信号源
CH2
设置通道 2 为触发信号源
CH3
设置通道 3 为触发信号源
CH4
设置通道 4 为触发信号源
斜率
上升沿
设置信号上升边沿触发
下降沿
设置信号下降边沿触发
双沿
设置信号在上升或下降边沿触发
耦合
直流
通过触发信号的交流、直流成分
交流
滤除触发信号中的直流成分
高频抑制
抑制触发信号中高于 50KHz 的信号
低频抑制
抑制触发信号中低于 50KHz 的信号
噪声抑制
用低灵敏度的直流耦合来抑制触发信号中的高频噪声
设置 CH1 上升沿触发、耦合为直流，操作步骤如下：
1) 打开触发菜单，轻点“触发”打开触发菜单，在触发类型中选择边沿触发，对边沿触发进行如下
设置，见图 6-12：
触发系统
175
⚫ 触发源：CH1；
⚫ 触发耦合方式：直流；
⚫ 触发边沿：上升。

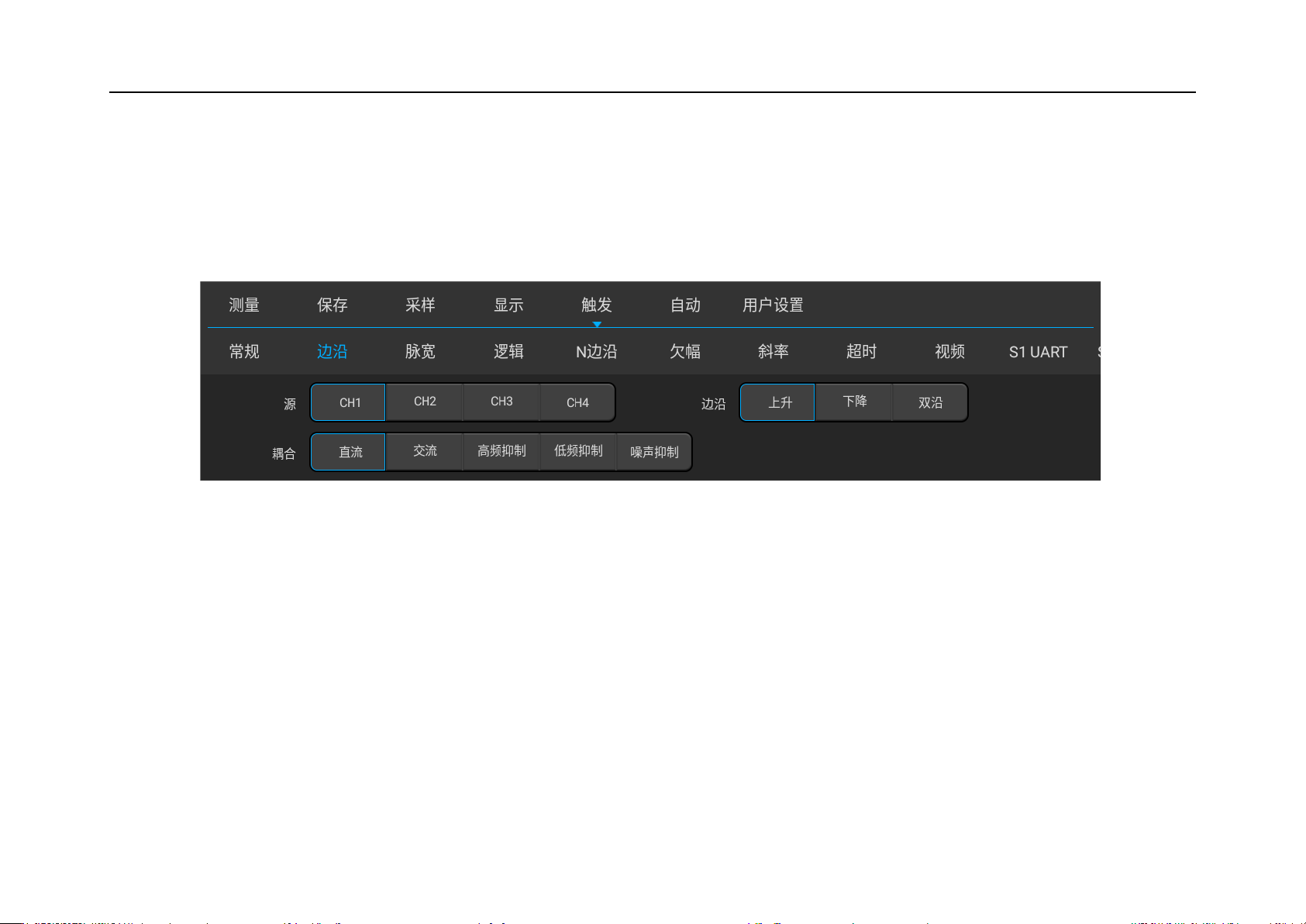

图6-12 边沿触发设置菜单
2) 调节触发电平，保证波形能够稳定触发，如触发电平设置为 1V。
触发耦合说明
打开边沿触发设置菜单后，菜单下方显示触发耦合选项。触发耦合包括直流、交流、高频抑制、
低频抑制、噪声抑制，见图 6-13：
176

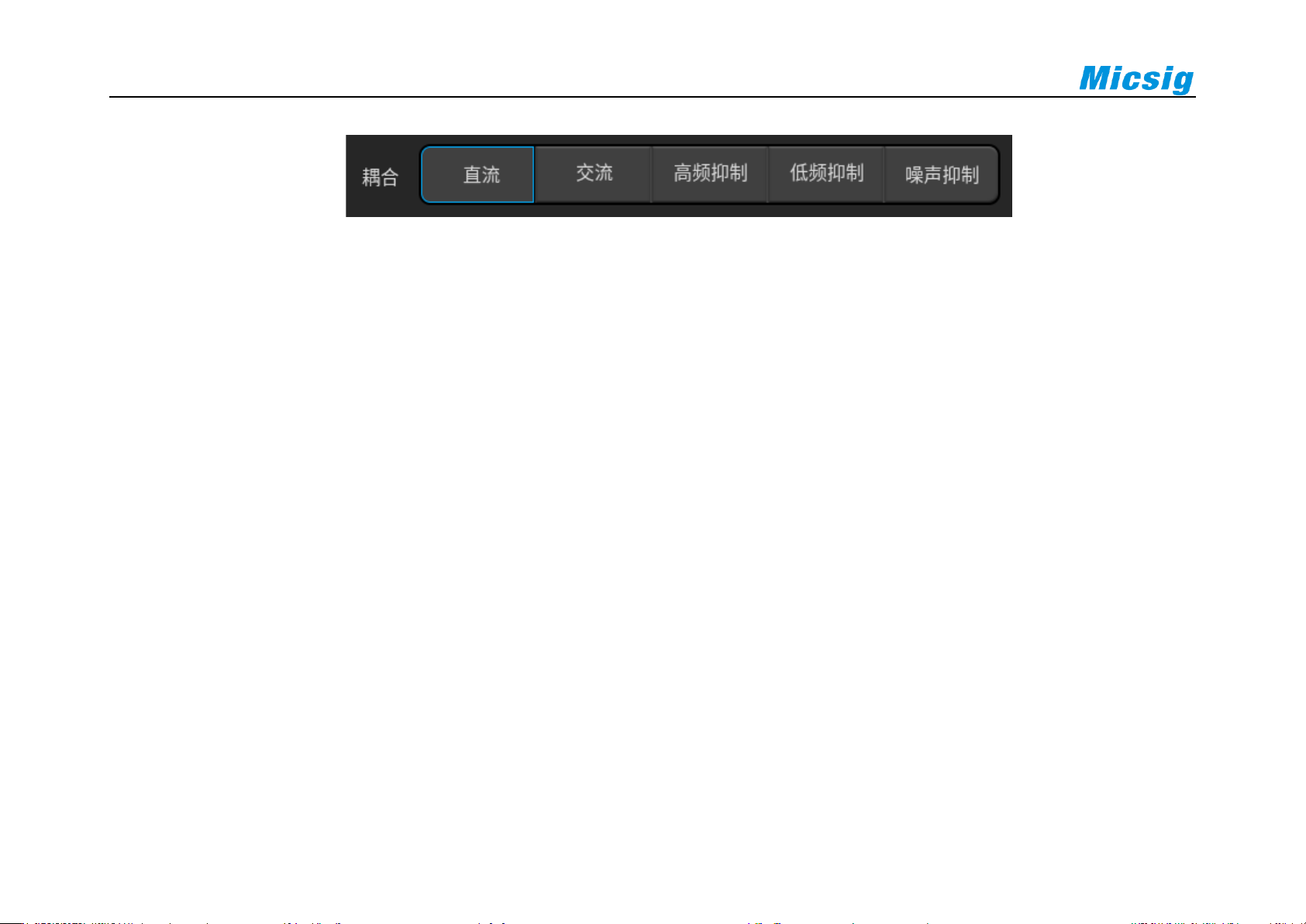

图6-13 触发耦合菜单
1) DC 耦合——允许 DC 和 AC 信号进入触发路径。
2) AC 耦合——触发波形中去除任何 DC 偏移电压。
当波形具有较大的 DC 偏移时，使用 AC 耦合可获得稳定的边沿触发。
3) HFRej.（高频抑制耦合）——从触发波形中移除高频分量，可使用高频抑制从快速系统时钟、从
触发路径中移除诸如 AM 或 FM 广播电台中的高频噪声或噪声。
4) LFRej.（低频抑制耦合）——从触发波形中移除任何不必要的低频率分量，例如，可干扰正确触
发的电源线频率等。
当波形中具有低频噪声时，使用 LF 抑制耦合可获得稳定的边沿触发。
5) NoiseRej.（噪声抑制耦合）——噪声抑制给触发电路增加额外的滞后。通过增加触发滞后带，
可降低噪声触发的可能性。但同时也会降低触发灵敏度，因此触发示波器需要一个稍大的信号。
注：触发耦合与通道耦合无关。
