180 触发时，如果限制条件为真，触发将在脉冲从高到低的翻转上发生；当在负极性脉冲上触发时，如果限制条件为真，触发将在脉冲从低到高的翻转上发生。（图 6-15 负极性脉冲电平翻转）图 6- 15 负极性脉冲电平翻转 2 ）触发条件及脉宽时间设置在触发条件中可设定时间限定条件：＜、＞、＝、≠。

触发系统

179

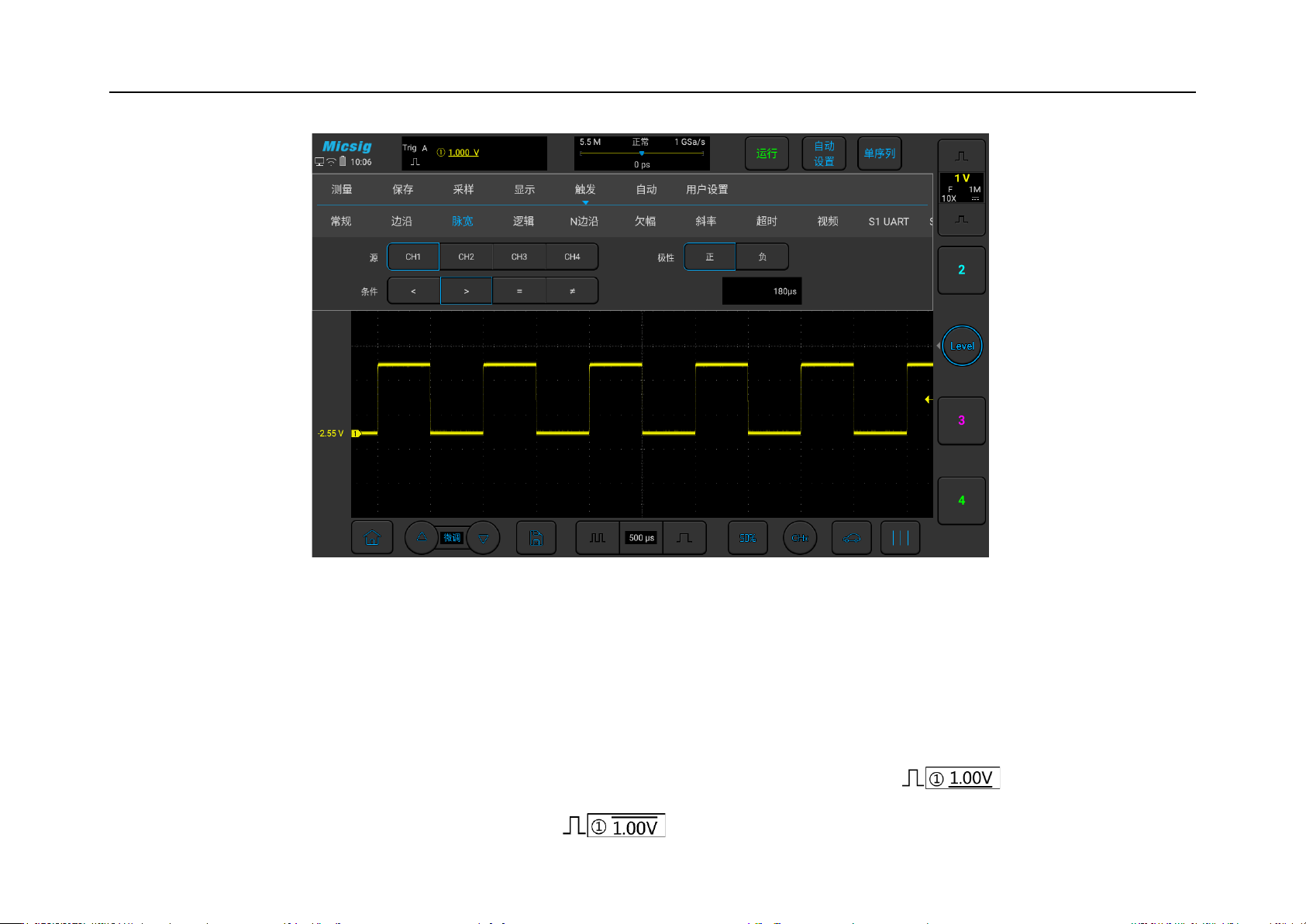

图6-14 脉冲宽度触发设置菜单

脉宽触发设置说明：

1）脉冲极性选择

所选脉冲极性图标显示在显示屏的右上角。正脉冲高于当前触发电平（通道 1 正极性脉冲

指示图标），负脉冲低于当前触发电平（通道 1 负极性脉冲指示图标）。当在正极性脉冲上

180

触发时，如果限制条件为真，触发将在脉冲从高到低的翻转上发生；当在负极性脉冲上触发时，如果限

制条件为真，触发将在脉冲从低到高的翻转上发生。（图 6-15 负极性脉冲电平翻转）

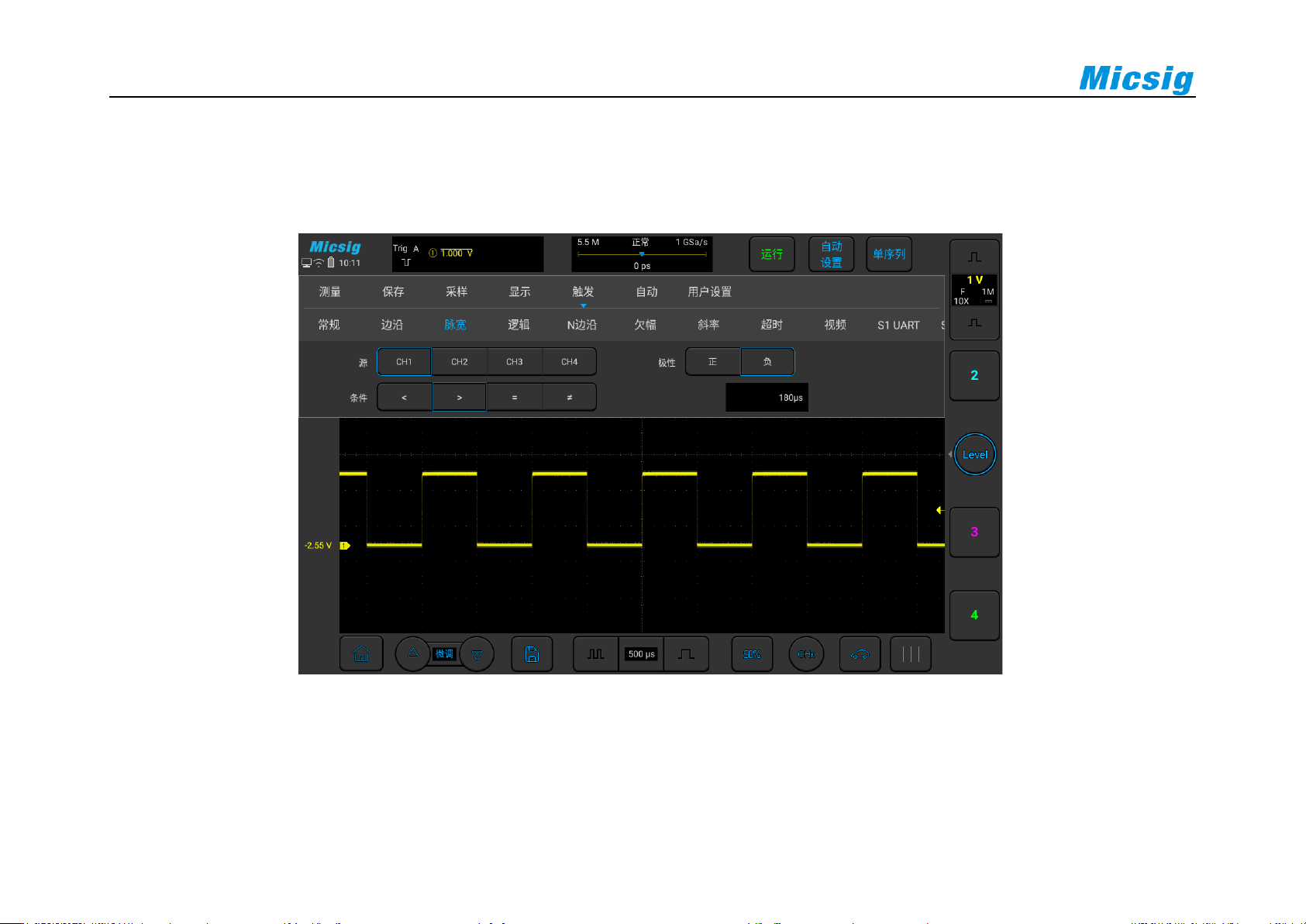

图6-15 负极性脉冲电平翻转

2）触发条件及脉宽时间设置

在触发条件中可设定时间限定条件：＜、＞、＝、≠。

触发系统

181

⚫ 小于时间值(＜)

例如，对于正脉冲，如果设置 T＜80ns，那么只有脉冲宽度小于 80ns 时，才会稳定触发（如图 6-16

触发时间 T＜80ns）。

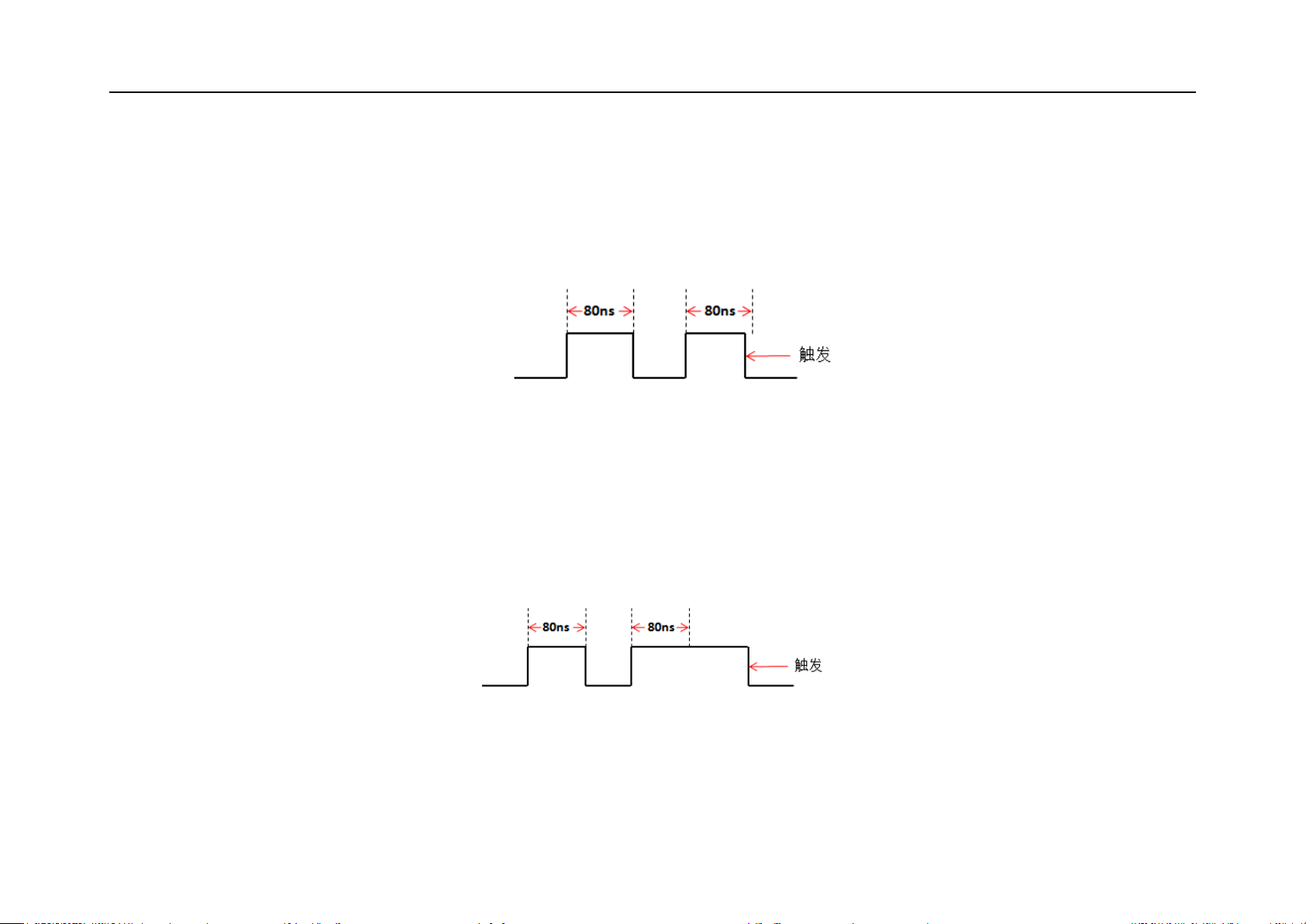

图6-16 触发时间 T＜80ns

⚫ 大于时间值(＞)

例如，对于正脉冲，如果设置 T＞80ns，那么只有脉冲宽度大于 80ns 时，才会稳定触发（如图 6-17

触发时间 T＞80ns）。

图6-17 触发时间 T＞80ns

⚫ 等于时间值(＝)
