186 图 6- 21 逻辑触发设置菜单 逻辑触发设 置说明： 逻辑 电平设置 在触发源后选择通道的 High （高） 、 Low （低） 和 None （无） ， 对应的触发电平值显示在显示屏的 右上角。 High （高）：指的是高于当前触发电平值，图标指示“ ”。 Low （低）：指的是低于当前触发电平值，图标指示“ ”。 None （无）：此通道无效。 切换触发电平通道：打开触发快捷菜单栏或点按触发电平滑动条上箭头切换
触发系统
185
变为假值
逻辑状态为假时触发
＜、＞、＝、≠T
当逻辑状态为真的保持时间＜、＞、＝、≠T 时触
发
逻辑时间
8ns~10ns
设置触发逻辑时间
注：条件当中的大于、小于、等于或不等于的误差为 6%。
进行通道间逻辑触发操作步骤：
1) 打开触发菜单，轻点“触发”打开触发菜单，在触发类型中选择逻辑触发，对逻辑触发进行如下
设置，见图6-21：
⚫ 逻辑电平：CH1、CH3：High；CH2、CH4：Low；（不参考逻辑运算的通道，电平选择None，以
避免对逻辑运算造成干扰）；
⚫ 逻辑门：与；
⚫ 条件：<；
⚫ 逻辑时间：400ns。
186

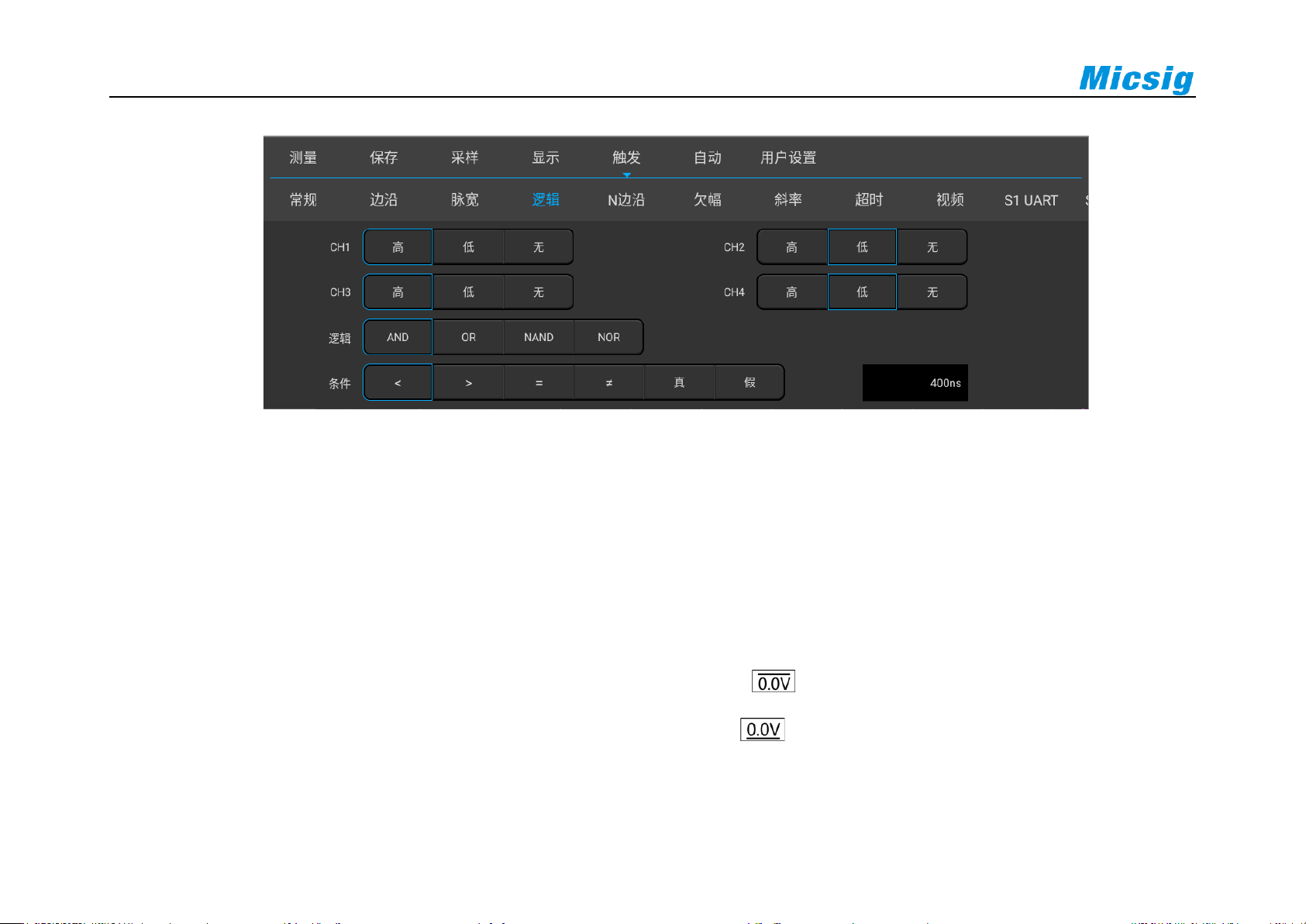

图6-21 逻辑触发设置菜单
逻辑触发设置说明：
逻辑电平设置
在触发源后选择通道的 High（高）、Low（低）和 None（无），对应的触发电平值显示在显示屏的
右上角。
High（高）：指的是高于当前触发电平值，图标指示“ ”。
Low（低）：指的是低于当前触发电平值，图标指示“ ”。
None（无）：此通道无效。
切换触发电平通道：打开触发快捷菜单栏或点按触发电平滑动条上箭头切换
触发系统
187
逻辑条件
1) 真值(True)：在逻辑变为真值时触发
2) 假值(False)：在逻辑变为假值时触发

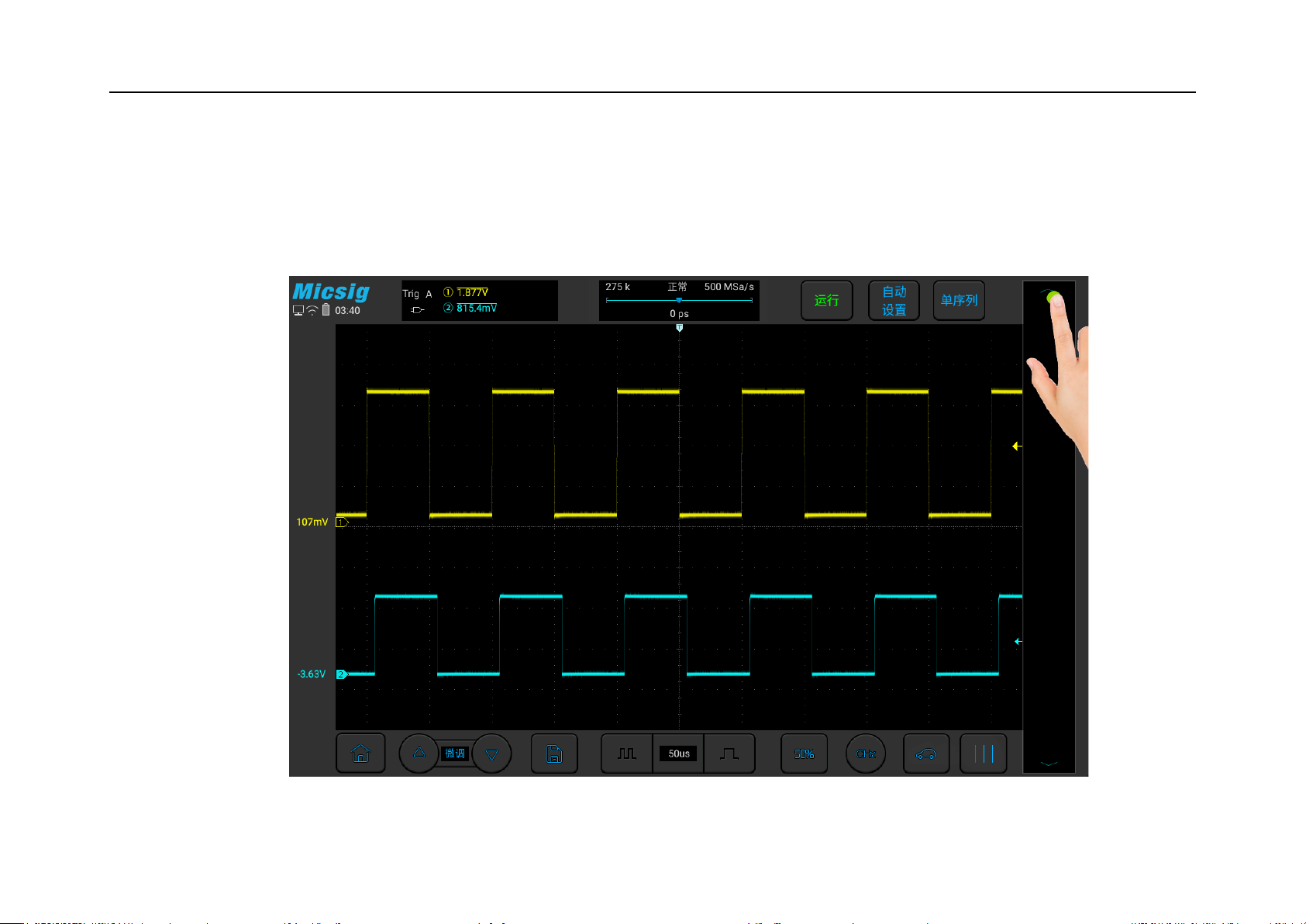

图6-22 切换触发电平通道
