触发系统
187
逻辑条件
1) 真值(True)：在逻辑变为真值时触发
2) 假值(False)：在逻辑变为假值时触发
图6-22 切换触发电平通道
188
触发脉宽时间可以设定为 8ns~10s。
轻点时间设置方框（ ）弹出时间调节界面，可调节逻辑时间。具体请参考脉宽调节章节。
6.5 第 N 边沿触发
当触发信号在指定空闲时间后第N个边沿上触发，即为第N边沿触发。第N边沿触发的菜单说明见下表：
触发选项
设置
说明
触发源
CH1
设置通道 1 为触发信号源
CH2
设置通道 2 为触发信号源
CH3
设置通道 3 为触发信号源
CH4
设置通道 4 为触发信号源
时间
8ns~10s
空闲时间
边沿
上升沿
设置信号上升边沿触发
下降沿
设置信号下降边沿触发
N 边沿
1~65535
指定空闲时间后第 N 个边沿触发
设置CH1在10ms后第99个上升沿触发，步骤如下：
触发系统
189
1) 打开触发菜单，轻点“触发”打开触发菜单，在触发类型中选择N边沿触发，对N边沿触发进行
如下设置，见图6-23：
⚫ 触发源：CH1；
⚫ 时间：10ms;
⚫ 边沿信号：上升；
⚫ N边沿：99

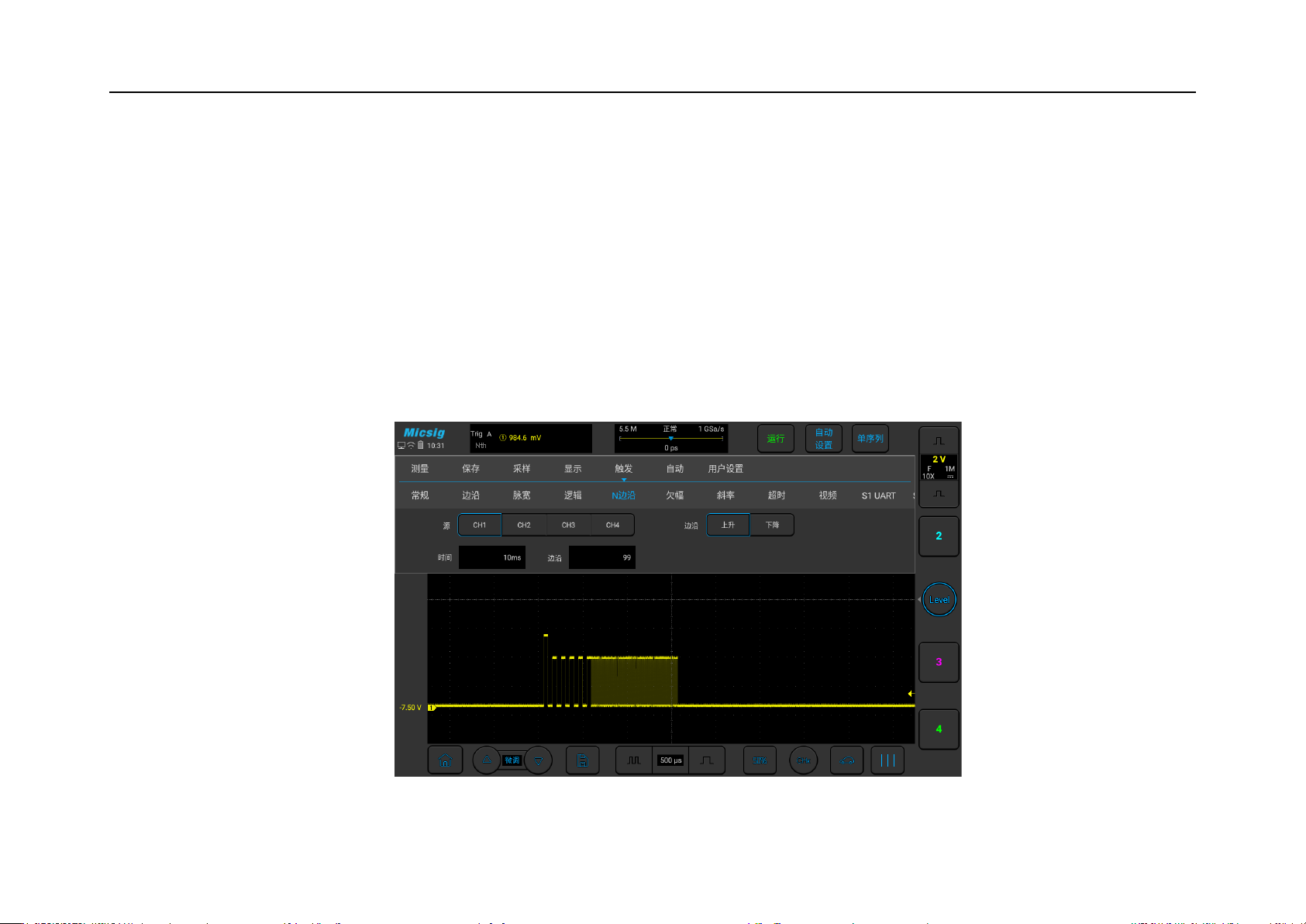

图6-23 第 N 边沿触发菜单
