分析系统 209 正占空比 = （波形正脉宽 / 周期） *100% 负占空比 波形第一个周期的测量值： 负占空比 = （波形负脉宽 / 周期） *100% 正脉宽 波形中第一个正脉冲的测量值，取两个 50% 幅值点之间的时间 负脉宽 波形中第一个负脉冲的测量值，取两个 50% 幅值点之间的时间 突发脉冲 在整个波形中测量突发脉冲的持续时间 超调 正向超调 正向超调 =[ （最大值 - 高值） / 幅值 ]*100% 负向超调 负向超调…
208
可以测量通道间上升沿或下降沿之间的时延，有九种有效测量组合

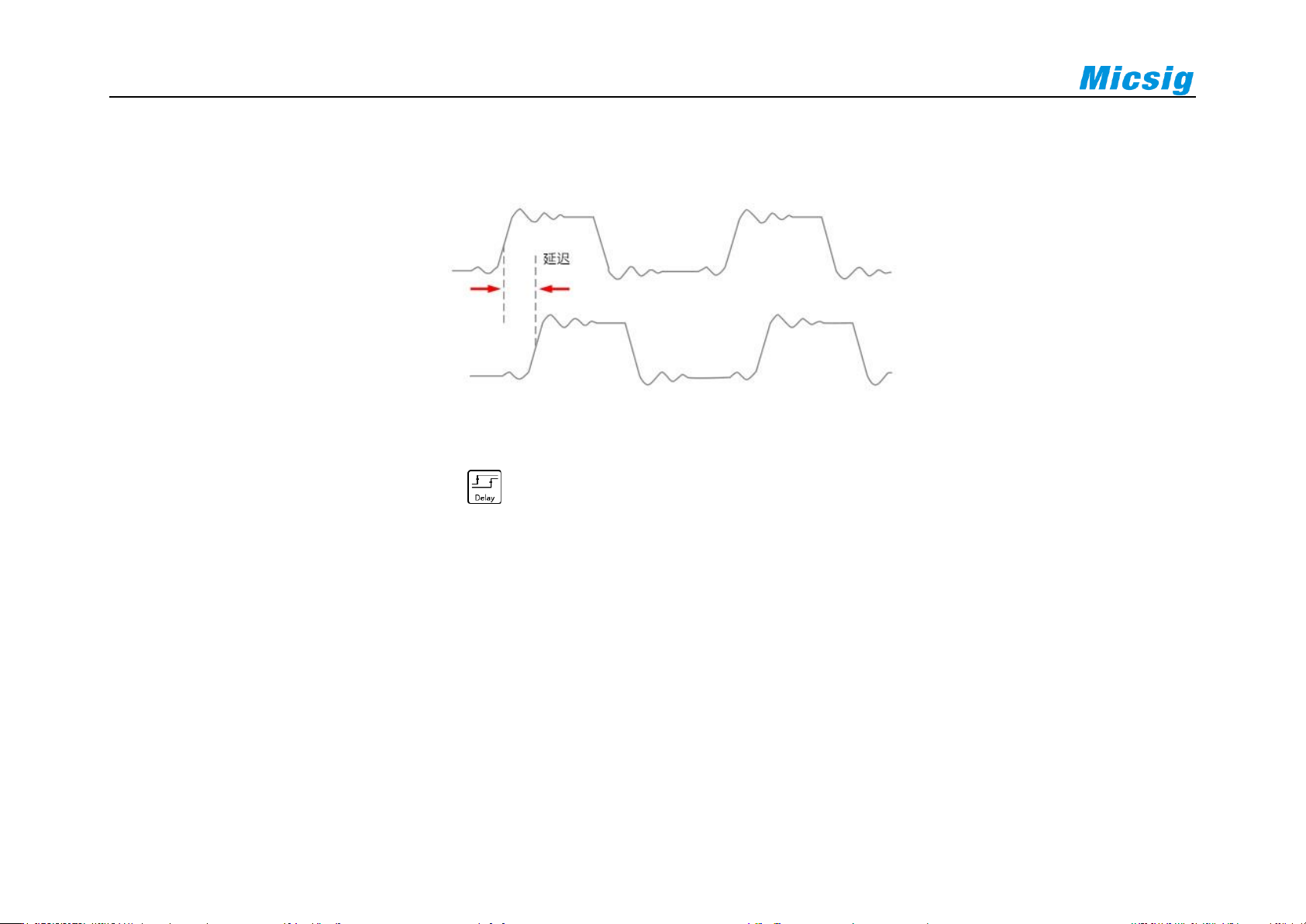

图7-5 延迟测量示意图
1) 打开自动测量菜单，轻点 键，弹出相位选择菜单。
2) 左侧通道默认为当前通道，可通过已打开通道区域选择其他通道（参考通道除外）；有四种边沿
选择：首个上升沿、首个下降沿、末个上升沿、末个下降沿。
3) 右侧通道为对比延迟通道，可在各通道及数学通道间选择；有四种边沿选择：首个上升沿、首个
下降沿、末个上升沿、末个下降沿。
4) 轻点确定键，确定。
正占空比
波形第一个周期的测量值：
分析系统
209
正占空比=（波形正脉宽/周期）*100%
负占空比
波形第一个周期的测量值：
负占空比=（波形负脉宽/周期）*100%
正脉宽
波形中第一个正脉冲的测量值，取两个 50%幅值点之间的时间
负脉宽
波形中第一个负脉冲的测量值，取两个 50%幅值点之间的时间
突发脉冲
在整个波形中测量突发脉冲的持续时间
超调
正向超调
正向超调=[（最大值-高值）/幅值]*100%
负向超调
负向超调=[（低值-最小值）/幅值]*100%
