汽车诊断示波器ATO系列-用户手册-麦科信-CN.pdf - 第228页
分析系统 213 统计 从顶部下滑，打开主菜单，轻点“测量”，再选择“统计”可进入统计菜单。示波器支持统计 并显示多项测量结果的当前值，包括平均值、最大值、最小值、均方差、计数。计数次数最多可达 10000 次，点击“清除”按钮可以清除所有测量项的历史数据并重新进行统计，如图 7-8 所示： 图 7-8 统计菜单
212
均方根
整个波形的实际均方根值
C 均方根
波形第一个周期的实际均方根值
平均值
整个波形的算术平均值
C 平均值
波形第一个周期的算术平均值
注：
如果测量所需的波形未完全显示在屏幕上，在测量值的位置显示“正向削波”或“负向削波”。
数学函数运算时，如果源通道的波形完全显示，而数学波形出现偏出屏幕的现象，不影响数学
波形的测量值。
如果源通道发生削波，则数学波形的测量值为源通道在屏幕削波时对应的值。
分析系统
213
统计
从顶部下滑，打开主菜单，轻点“测量”，再选择“统计”可进入统计菜单。示波器支持统计
并显示多项测量结果的当前值，包括平均值、最大值、最小值、均方差、计数。计数次数最多可达
10000 次，点击“清除”按钮可以清除所有测量项的历史数据并重新进行统计，如图 7-8 所示：

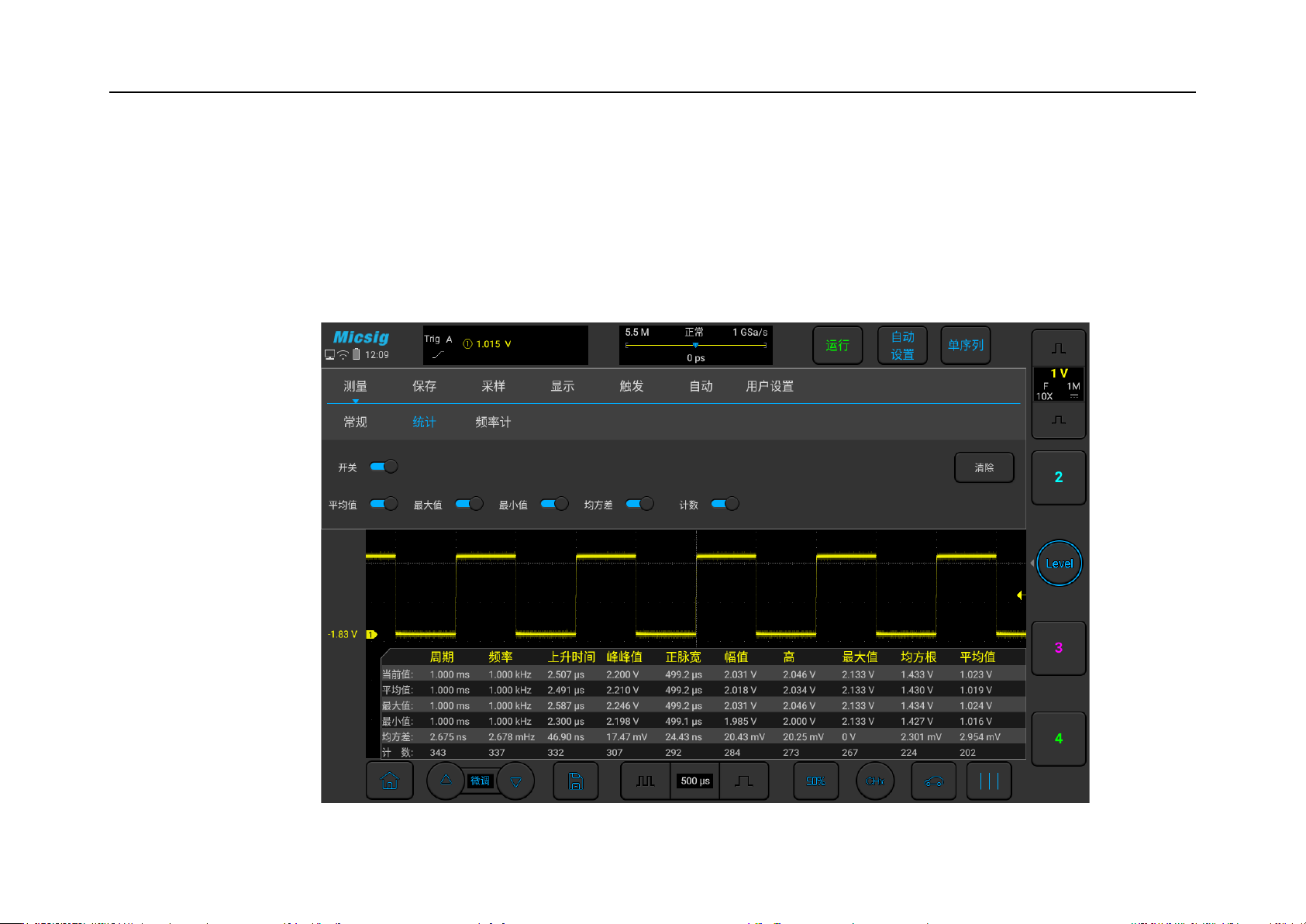

图7-8 统计菜单
214
7.2 频率计测量

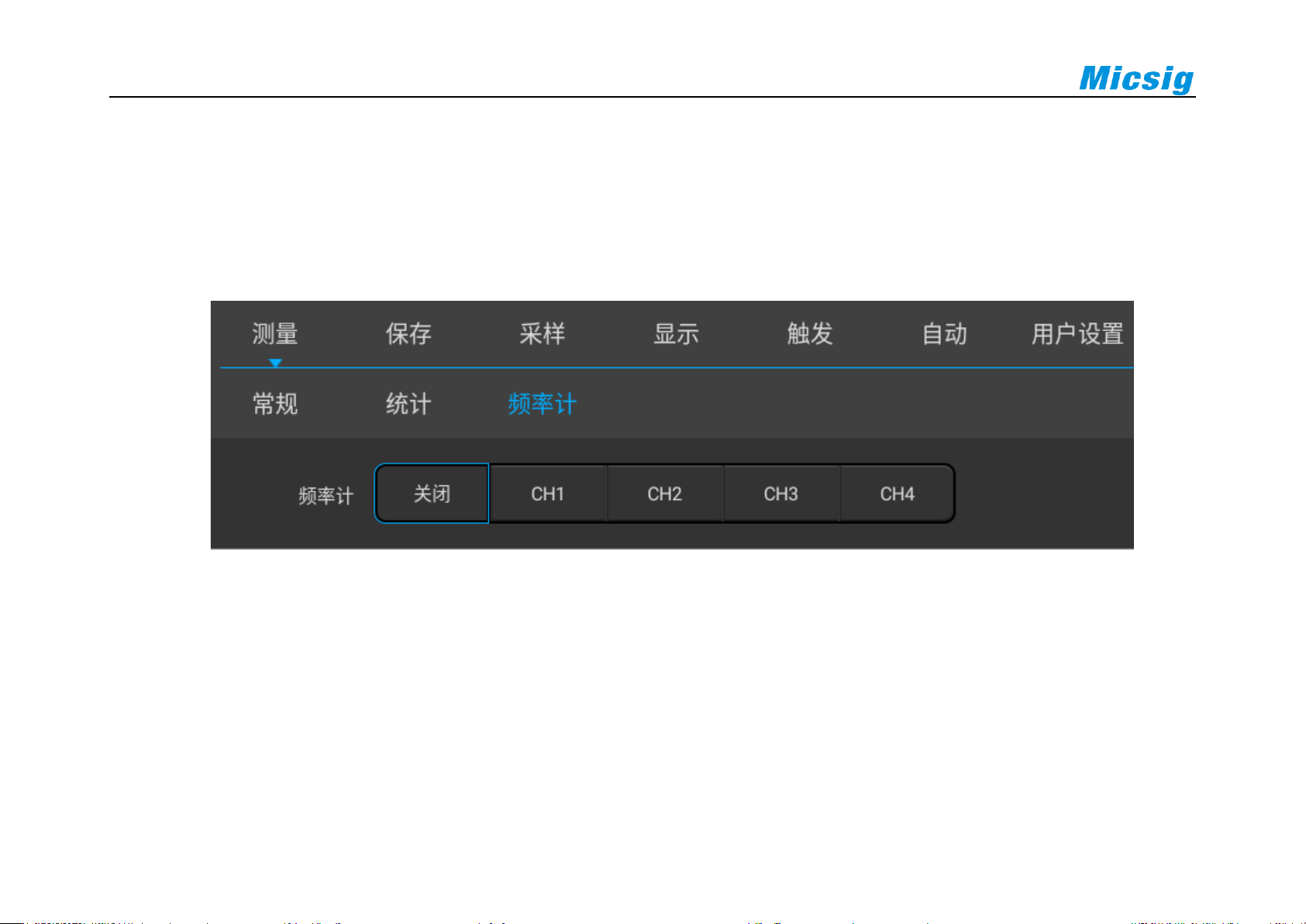

打开测量菜单，轻点“频率计”，进入硬件频率计设置菜单,可选择需要测量的通道，见图 7-9。
测量值显示在屏幕左上角，如图 7-10。
图7-9 频率计测量菜单打开
