存储
225
8.3 波形存储
示波器可将模拟通道或数学通道波形保存到本地或者 U 盘（*示波器不支持同时识别 2 个 U 盘接入），
文件类型可选择 WAV、CSV 或 BIN。
示波器提供 4 个参考通道，可通过调用，将 WAV 类型的文件载入到参考通道，打开参考通道显示
参考波形。
保存参考文件
从顶部下滑，打开主菜单，轻点 ，打开菜单。保存指定通道参考波形菜单界面内容如下：
226

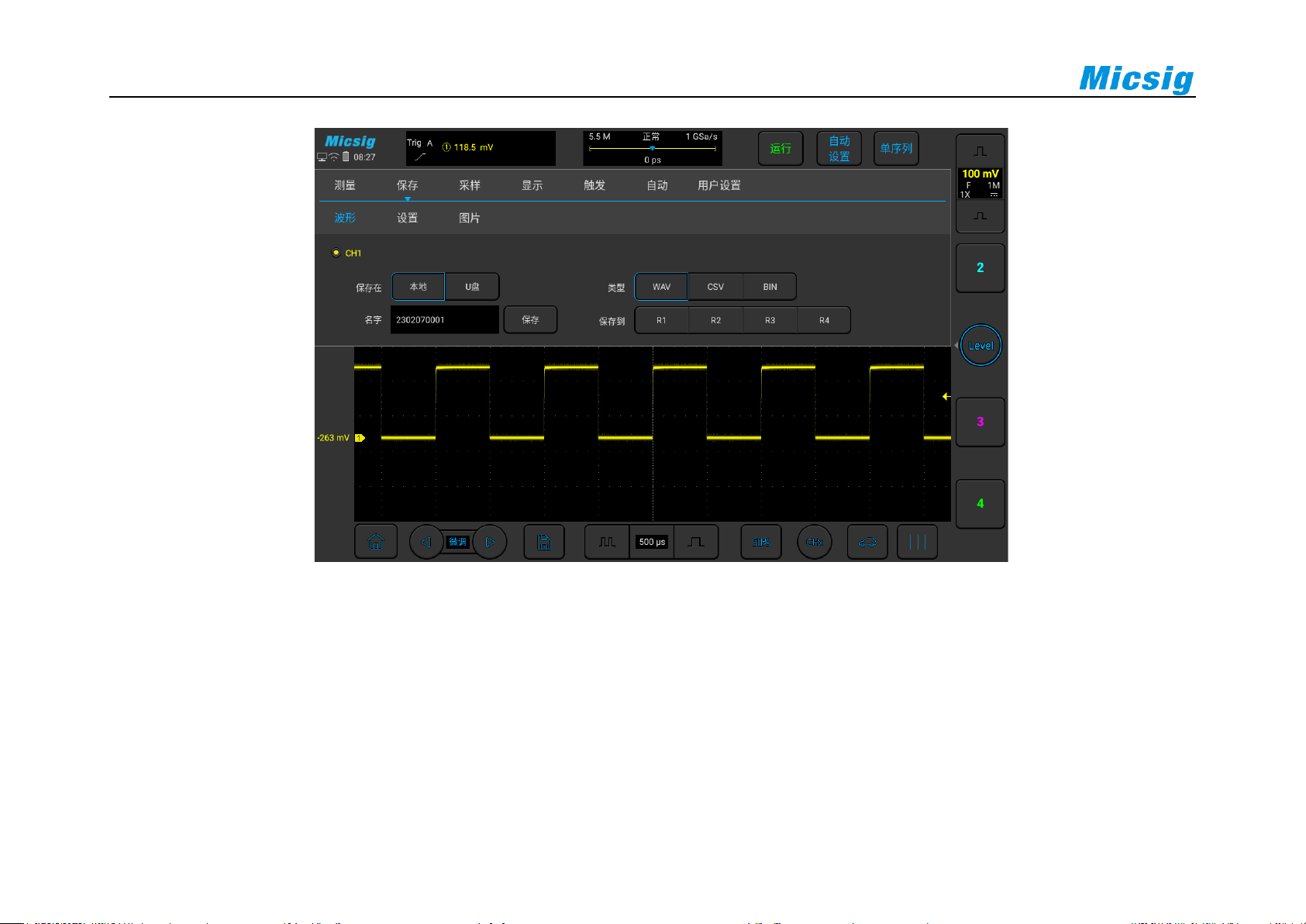

图8-5 保存 CH1 参考波形界面
位置：本地和 U 盘。
文件类型：WAV、CSV 和 BIN。
文件名：初始文件名显示为年+月+日+存储序号。轻点文件名方框，弹出虚拟键盘，轻点“Backspace”
删除文件名，使用虚拟键盘对文件重命名。
保存：轻点可保存参考文件, 并弹出保存成功提示。最新保存的文件会显示在调用菜单最上面。
