236 数学波形单 位 使用通道菜单的“探头类型”可调节通道的单位（可参考“ 5.4.4 指定探头类型 ”），将每个输入 通道的单位设置为伏特或安培。数学函数波形的单位包括： 数学函数 单位 ＋ / － V 、 A × VV 、 AA 、 W ÷ V/V 、 V/A 、 A/A 、 A/V 表 9-1 数学单位列表 注：如果使 用两个 运算 源通道 的单位不 同，并且单位 组合无法 分辨，则对于 数学函数，将 显示 单位？（未 定义）。…
数学和参考
235
轻点数学通道图标，打开数学通道，再轻点，打开数学通道菜单。初次打开数学时，数学运算方式
默认为双通道运算。
数学运算提示
如果模拟通道或数学函数被削波（未完全显示在屏幕上），结果数学函数也将被削波。
数学波形显示后，可以关闭源通道，以便更好地查看数学波形。
可以调整每个参与数学函数的通道的垂直灵敏度和偏移以便于查看和测量数学波形。
可使用光标和自动测量计算数学函数波形。
调整数学波形
1) 轻点数学通道垂直灵敏度图标、直接轻点数学波形或数学通道指示图标 ，设置数学通道为当前
通道。
2) 数学通道的移动、垂直灵敏度调节、时基调节、垂直展开基准，可参考“第四章 水平系统”和
“第五章 垂直系统”。
3) 数学波形对应的垂直灵敏度、单位、时基均显示在数学通道的通道区，详见“2.8 了解示波器显
示”。
数学和参考
237
加或减
在选择加或减时，函数源 1 和函数源 2 值将逐点相加或相减，并显示结果。

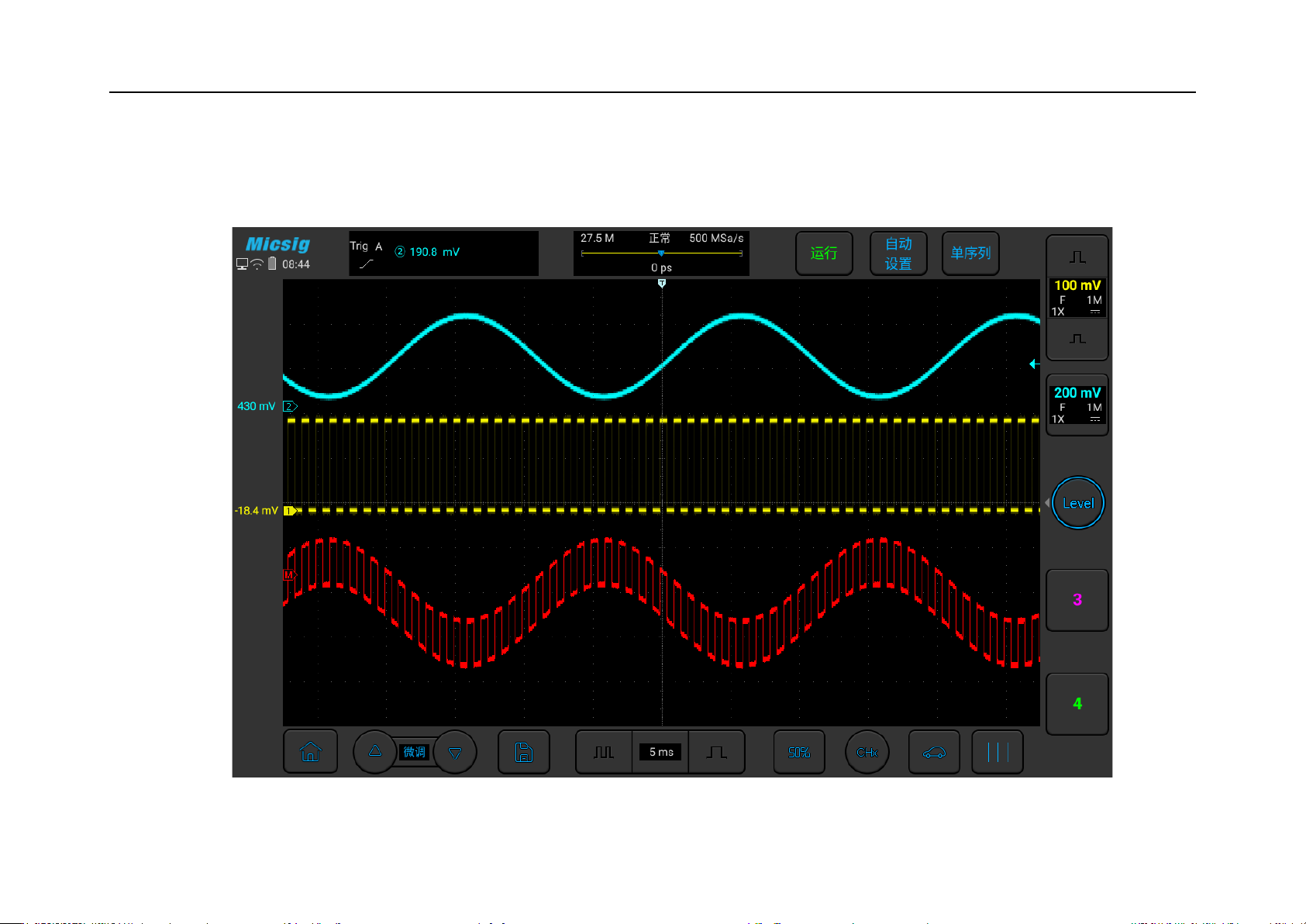

图9-2 通道 1 加通道 2 数学运算示图
