248 9.4 参考 波形的调用 参考波形的 调用和关闭 通道选择区域向上轻扫，进入第二通道选择区域。轻点 按键，打开参考菜单，见图 9-6 。 图 9-6 参考通道菜单
数学和参考
247
符号
括号
（、）
数值
源
0、1、2、3、4、5、6、7、8、9、.、
π、E
源
10
×
数值单
位
f、p、n、u、m、K、M、G、T
表 9-2 数学单位列表
248
9.4 参考波形的调用
参考波形的调用和关闭

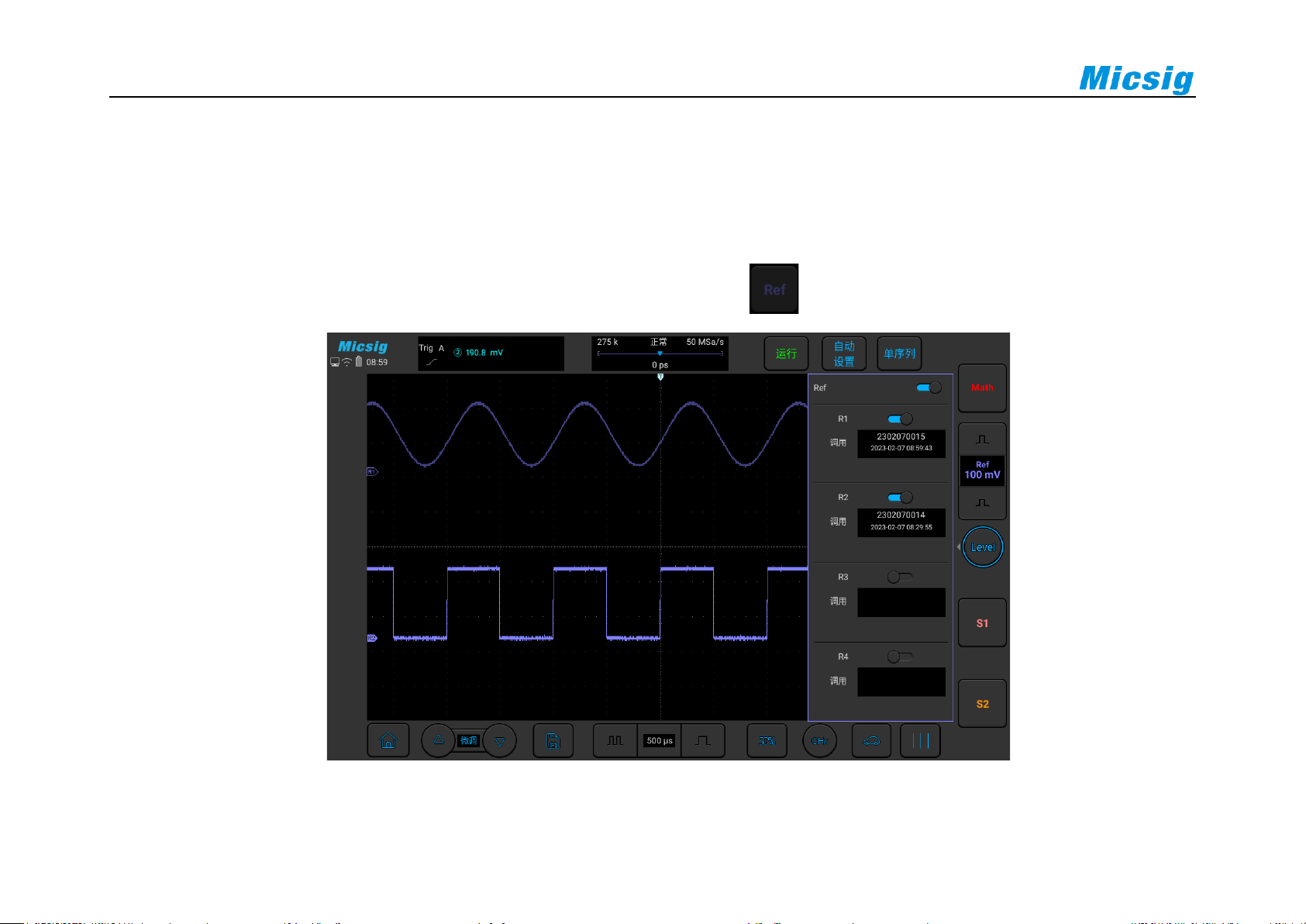

通道选择区域向上轻扫，进入第二通道选择区域。轻点 按键，打开参考菜单，见图 9-6。
图9-6 参考通道菜单
数学和参考
249
当参考通道已经有波形载入时，点击“打开/关闭”键，打开或关闭该参考通道；参考波形显示为
蓝紫色，四条存储波形可以同时显示，其中当前参考波形亮度比非当前参考波形高。
当参考通道没有波形载入时，需要打开“调用”开关，进行波形调用。
以 R1 为例，具体操作步骤如下：
1) 打开 REF 参考通道菜单。
2) 轻点 R1 下的“调用”文件框，打开参考文件栏。
3) 点击需要调用的参考波形文件名，该文件载入到 R1 通道，此时 R1 通道打开为当前通道波形，且
参考波形通道图标 也高亮显示，状态显示由“关闭”变为“打开”。如图 9-7 所示，图中显
示较亮的参考波形为当前参考通道。
如果参考通道已经有文件载入，轻点 ，直接打开全部已载入参考文件的参考通道；轻点 Ref 开
光关闭当前打开的所有参考波形。也可以通过 打开/关闭 按键打开单个参考通道。
