数学和参考 251 3) 也可以轻点 Ref 旁的 “打开 / 关闭”键，关闭全部的参考波形。 参考波形的 移动和时基调 整 参考波形的水平移动和缩放、垂直移动和缩放独立于模拟通道，且不同参考波形通道之间的调节 也相互独立。 调节某一通道的参考波形，首先要设置该通道为当前通道，然后对改参考波形进行位移或缩放的 调节（与模拟通道方法一致）。 参考波形当前通道的档位和时基显示在参考按键上。切换当前参考通道后，参考按键上的档位和 时基跟随当前…
250

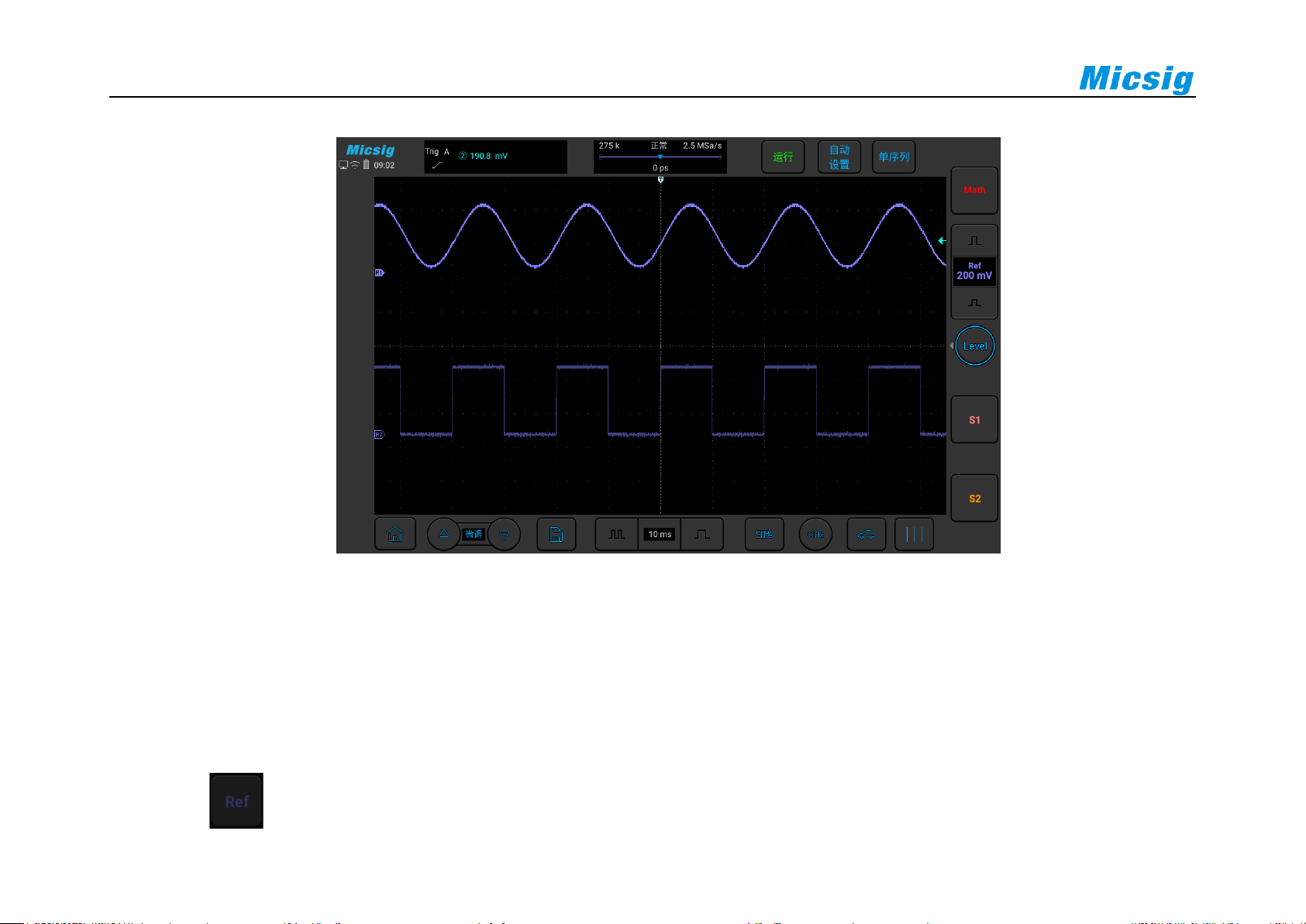

图9-7 恢复参考波形
关闭参考波形：
1) 在参考菜单中，轻点 R1 中的“打开/关闭”键，关闭参考波形。
2) 重复第 1 步，将其他参考通道关闭。当所有参考波形通道全部关闭后，参考波形通道图标变成
。
数学和参考
251
3) 也可以轻点 Ref 旁的“打开/关闭”键，关闭全部的参考波形。
参考波形的移动和时基调整
参考波形的水平移动和缩放、垂直移动和缩放独立于模拟通道，且不同参考波形通道之间的调节
也相互独立。
调节某一通道的参考波形，首先要设置该通道为当前通道，然后对改参考波形进行位移或缩放的
调节（与模拟通道方法一致）。
参考波形当前通道的档位和时基显示在参考按键上。切换当前参考通道后，参考按键上的档位和
时基跟随当前参考通道改变。
252
第十章 显示设置
这一章包含了示波器显示设置和功能键的详细信息。建议您详细阅读本章，以便了解 ATO 示波器的
显示设置功能和操作。
⚫ 波形设置
⚫ 余辉设置
⚫ 网格设置
⚫ 时基参考
⚫ 色温设置
⚫ 时基模式选择
在主菜单中，轻点 键，进入显示设置菜单,见图 10-1。

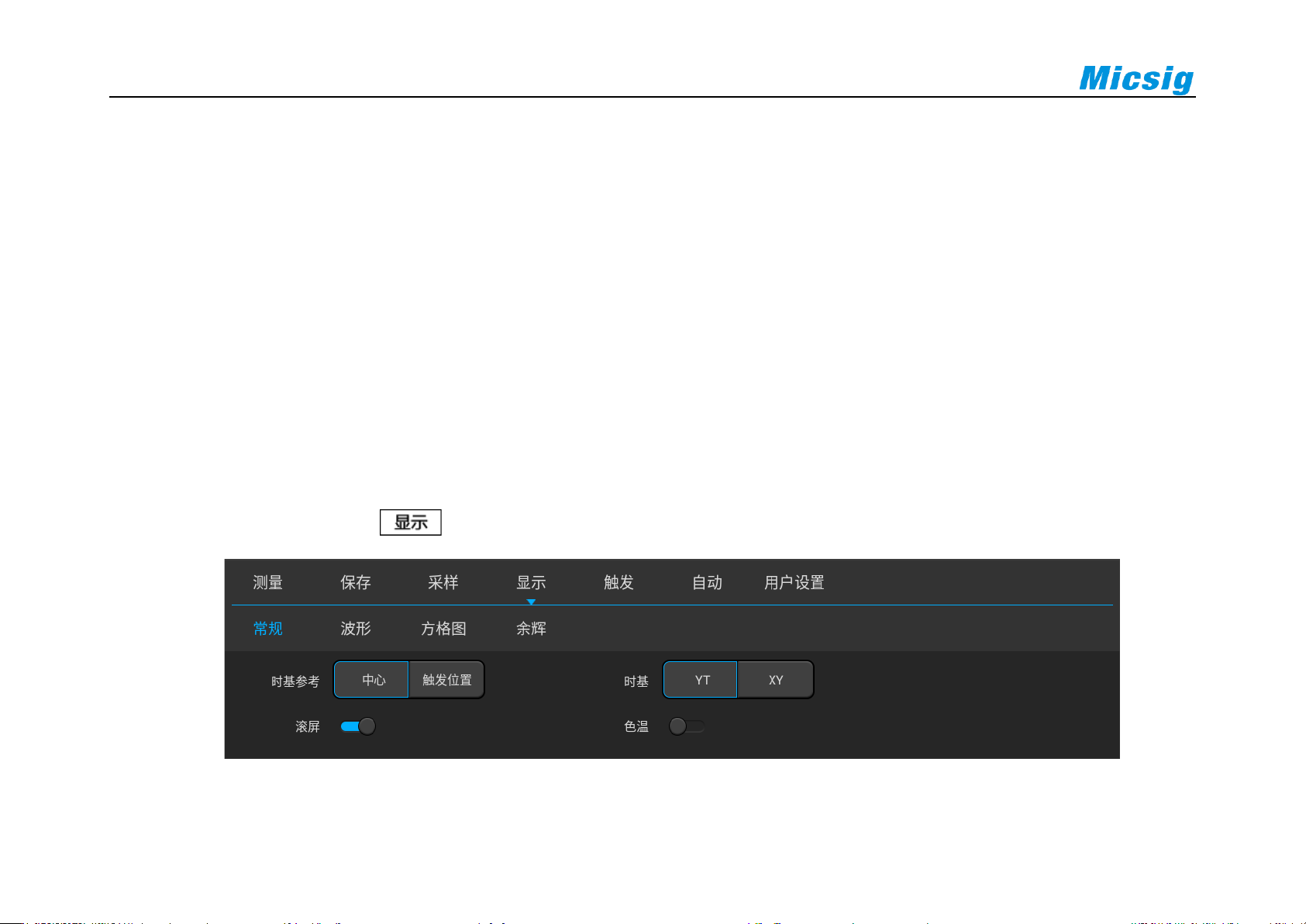

图10-1 显示设置和功能键
