采样系统 261 图 11 -2 理论上的砖墙频率响应 然而， 数字信号具有超过基本频率 （方波由基本频率处的正弦波和数量无限的奇次谐波组成） 的频 率分量，并且对于 500MHz 及以下带宽，示波器通常具有高斯频率响应。 图 11 -3 采样率和示波器带宽
260

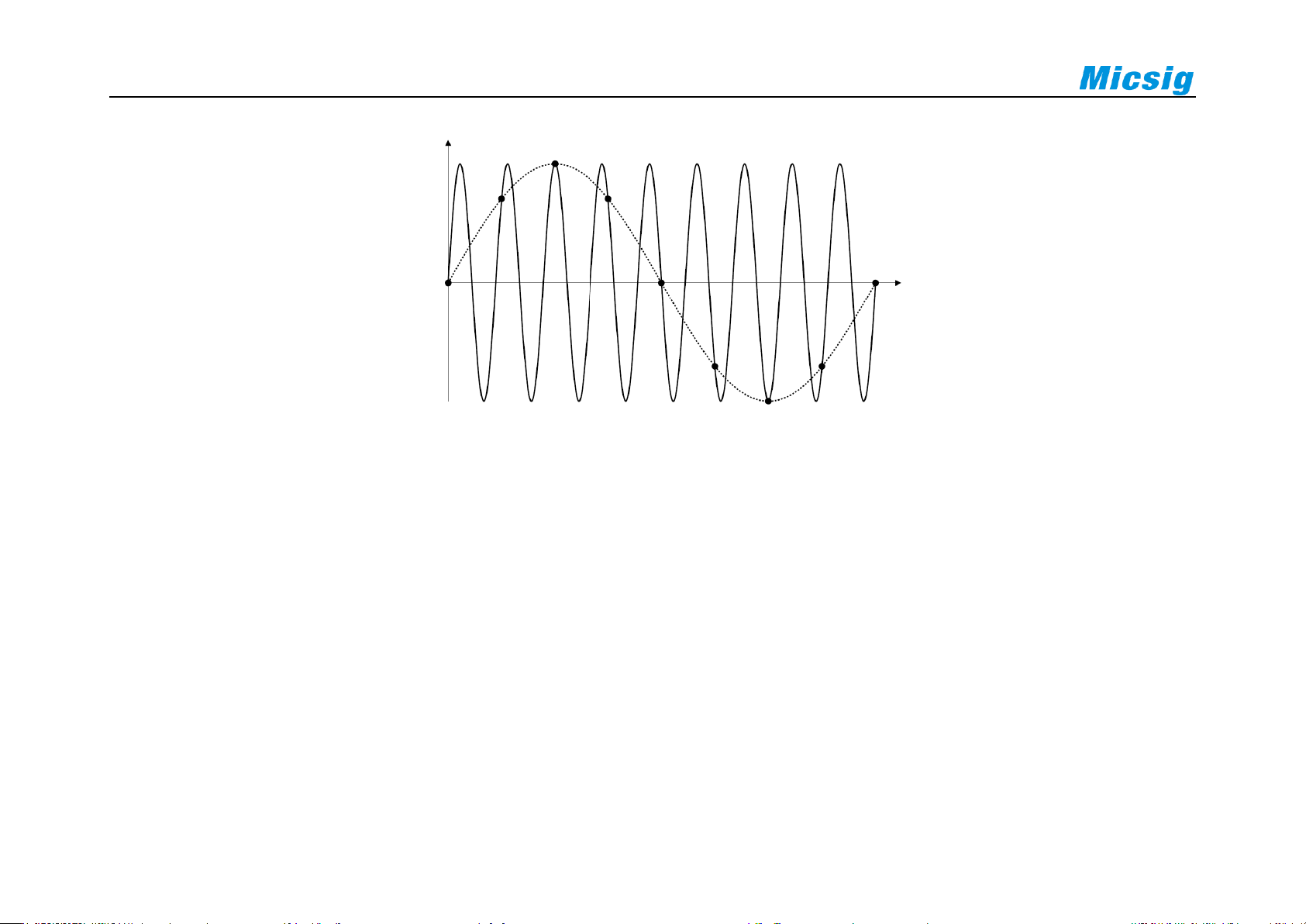

图11-1 混叠
示波器带宽和采样率
示波器的带宽通常是指按-3dB（-30%幅度误差）衰减输入信号正弦波的最低频率。
对于示波器带宽，采样原理认为，所需的采样率是 f
S
=2f
BW
。然而，该原理假定没有超过 f
MAX
（在此
情况下是 f
BW
）的频率分量，并需要具有理想的砖墙频率响应的系统。
采样系统
261

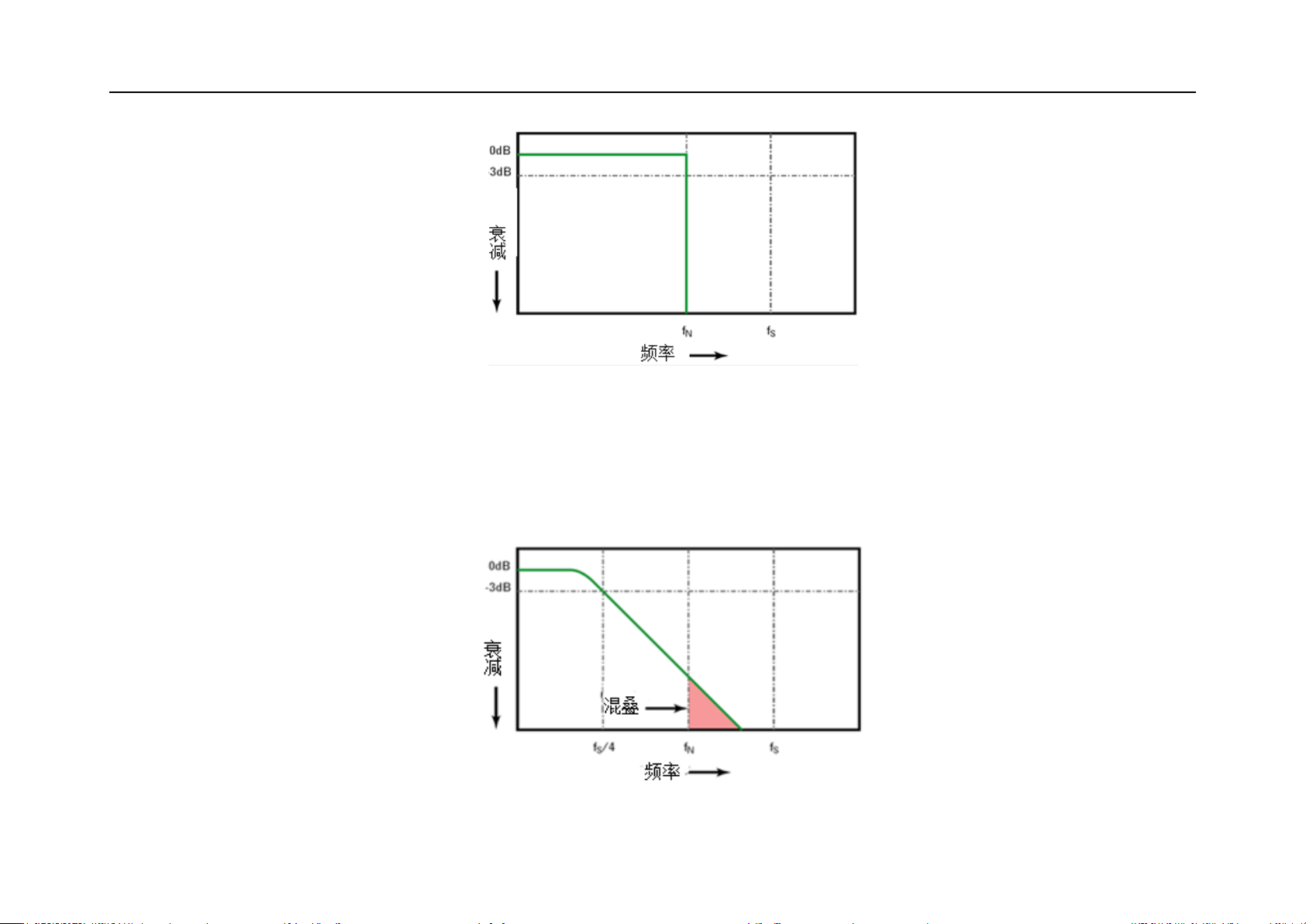

图11-2 理论上的砖墙频率响应
然而，数字信号具有超过基本频率（方波由基本频率处的正弦波和数量无限的奇次谐波组成）的频
率分量，并且对于 500MHz 及以下带宽，示波器通常具有高斯频率响应。
图11-3 采样率和示波器带宽
262
示波器带宽限制到 1/4 采样频率，减少高于奈奎斯特频率的频率响应。
因此，实际上示波器的采样率应是其带宽的 4 倍或以上：f
S
≥4f
BW
。这样就会减少混叠，并且混叠的
频率分量会出现更大的衰减量。
示波器上升时间
与示波器的带宽规格密切相关的是其上升时间规格。具有高斯类型的频率响应的示波器的上升时间
约为 0.35/f
BW
（基于 10%至 90%标准）。
示波器的上升时间不是示波器能够精确测量的最快边沿速度。它是示波器可能产生的最快边沿速
度。
所需的示波器带宽
精确测量信号所需的示波器带宽主要由信号的上升时间而不是信号的频率决定。
可以使用以下步骤计算所需的示波器带宽：
1) 确定最快边沿速度。
通常可从设计中使用的已发布设备规格中获得上升时间信息。
2) 计算最大“实际”频率分量。
