采样系统 267 a. 在主菜单中轻点“ Zoom ”键，打开缩放窗口。 b. 要获得毛刺的更好分辨率，可展开时基，以在毛刺周围设置正常窗口视图的展开部分。 平均采样模式 使用平均采样模式可平均多个采集结果， 以减少所显示信号中的随机或无关噪声。 平均多个采样结 果需要稳定的触发。 平均的数目可在平均采样模式后的选择框内进行设定， 可设为 2 、 4 、 8 、 16 、 32 、 64 、 128 、 256 共 八个量级。 平均数目…
266
图11-5 带毛刺的正弦波，正常采样模式
图11-6 带毛刺的正弦波，峰值采样模式
使用峰值检测模式查找毛刺
1) 将信号连接到示波器并获得稳定的显示。
2) 要查找毛刺，可在通道菜单中的采样模式选项，选中峰值采样模式。
3) 在菜单中，依次轻点“显示”→“余辉”，然后轻点“∞”（无限余辉）键。示波器将重新开始
采样数据，并显示在屏幕上。
4) 使用缩放模式表现毛刺的特征：
采样系统
267
a. 在主菜单中轻点“Zoom”键，打开缩放窗口。
b. 要获得毛刺的更好分辨率，可展开时基，以在毛刺周围设置正常窗口视图的展开部分。
平均采样模式
使用平均采样模式可平均多个采集结果，以减少所显示信号中的随机或无关噪声。平均多个采样结
果需要稳定的触发。
平均的数目可在平均采样模式后的选择框内进行设定，可设为 2、4、8、16、32、64、128、256 共
八个量级。
平均数目越高，显示的波形对波形变化的响应就越慢。必须在波形对变化的响应速度与信号上所显
示噪声的降低程度之间进行折衷。
使用平均采样模式
1) 打开通道菜单，在采样模式选项中选择平均采样模式。
2) 轻点平均采样模式方框右边的数字框，弹出平均数目，轻点数字以设置可最有效消除显示波形噪
声的平均数目。
268

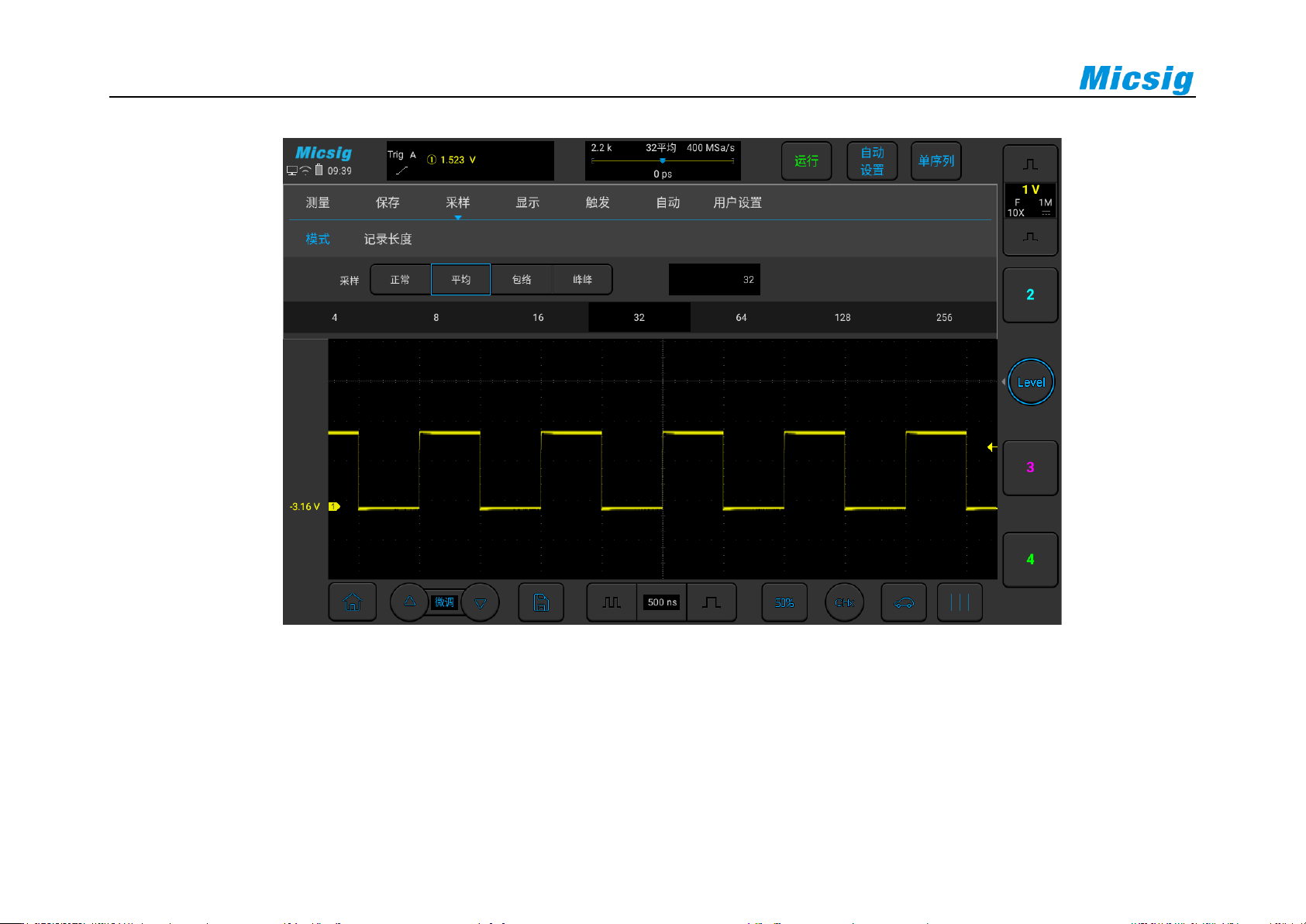

图11-7 选择平均采样模式后的波形，平均数 32
包络采样模式
使用包络采样模式可以看到数次采样到的波形的叠加效果，在指定的 N 个采样数据中捕获一个信号
的最大值和最小值，可设置波形叠加次数，叠加次数可设为 2、4、8、16、32、64、128、256 或∞。
