串行总线触发与解码（选配）
275
文本采集过程中点击 save，会保存当前采集的所有数据，数据量太大时会显示“wait”，稍等会
出现保存成功的提示；

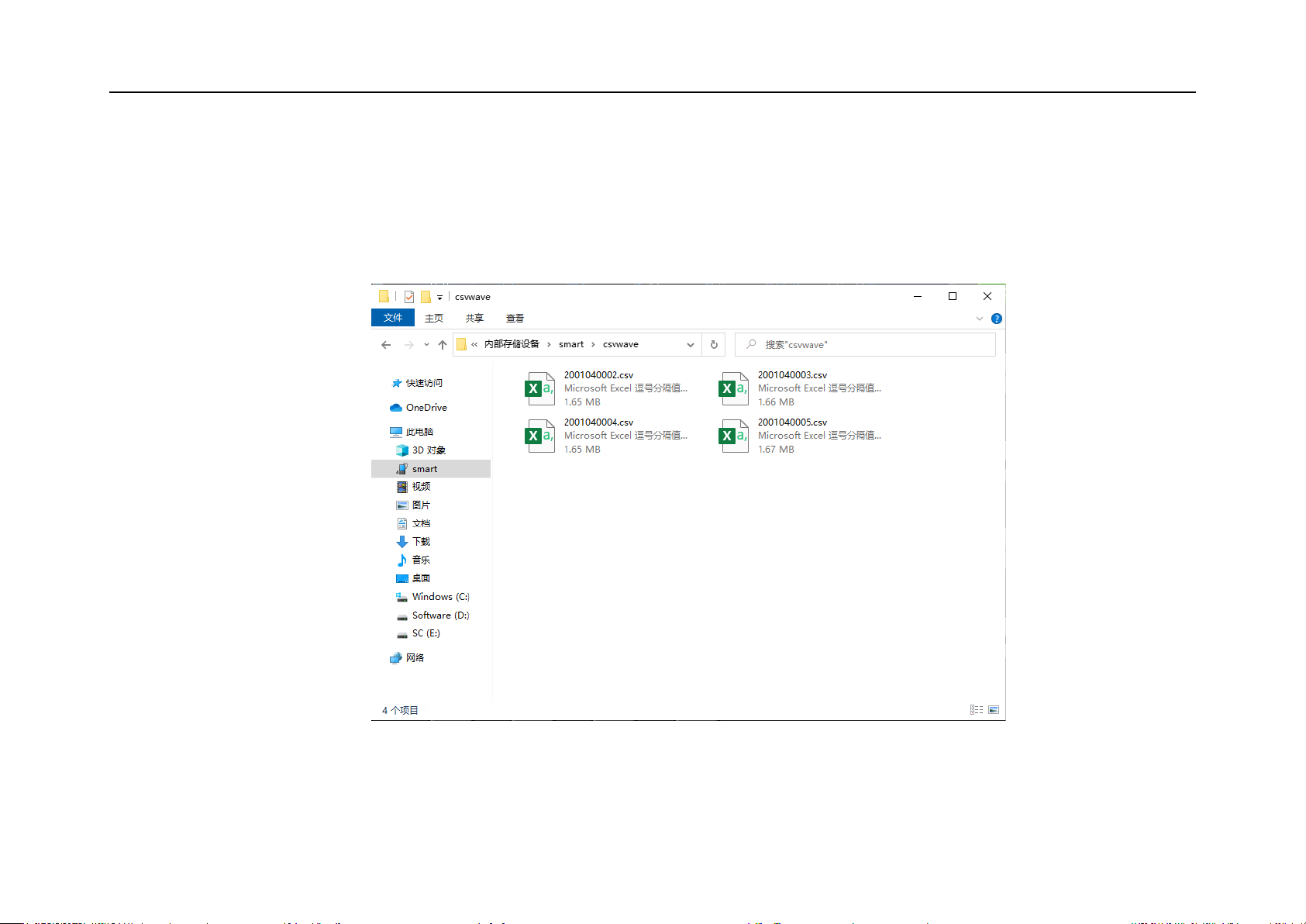

把示波器作为 USB 存储设备，通过计算机查看保存的文件，见图 12-3：
图12-3 总线文本存储文件
注：解码文本模式下只开放解码相关操作，其余按键默认不可选。
276
12.1 UART（ RS232/RS422/RS485）总线触发与解码
为正确解码 UART（ RS232/RS422/RS485） 总线数据并使触发稳定，需进行总线配置、触发方式设置、
触发电平调节。
⚫ 总线配置
向左轻扫 或 ，打开总线配置菜单,如图 12-4 所示，需要选择 RX 通道，并根据所测信号设置
以下参数：
空闲电平 — 选择空闲低或空闲高，以与被测设备的空闲状态匹配。对于 RS232，可选择空闲低。
注意： RS232 工业标准使用“负逻辑”，即高电平为逻辑“ 0“，低电平为逻辑“ 1”。
校验位 — 根据被测设备选择奇、偶或无。
字长 — 设置 UART 字中的位数，以与被测设备匹配 （可选择 5-9 位）。
波特率 — 选择与被测设备中的信号匹配的波特率。
波特率可以设置的范围为 1.2Kb/S 到 8.000Mb/S。
总线显示 — 可选择十六进制、二进制或 ASCII 码显示。
串行总线触发与解码（选配）
277
图12-4 UART 总线配置菜单
当以 ASCII 显示字时，将使用 7 位 ASCII 格式。有效的 ASCII 字符在 0x00 和 0x7F 之间。要以
ASCII 显示，必须在 " 总线配置 " 中至少选择 7 位。如果选择了 ASCII，且数据超过了 0x7F，则数据
将以十六进制显示。
点按波特率设置框，可以打开波特率选择栏，当选择自定义时，点按弹出虚拟软键盘， 选中需要修改
的位，输入数值，在虚拟软键盘上点按“ Enter”，完成设置，波特率可以设置的范围为 1.2Kb/S 到
8.000Mb/S。虚拟软键盘如图 12-5 所示：
