串行总线触发 与解码（选 配） 281 ⚫ U ART 串行解码 被测信号字长 , 8bit; 校验位 , 无；波特率， 19.2kb/s ，十六进制显示；触发方式为数据位： 98 ；请按 如下步骤操作： （ 1 ） 轻点 S1 打开解码通道，向左轻扫 S1 打开总线配置菜单； （ 2 ） 选择总线类型为“ U ART”， 依次点选“ Ch1” ， “空闲高”， “校验无” ， “ 8 bit”， “ 19.2 kb/s”，显示 “十六…
280
UART 触发配置菜单说明：
a) 开 始 位 — 在被测信号上出现开始位时触发；
b) 停 止 位 — 在被测信号上出现停止位时触发，无论被测信号使用的是 1、1.5
或 2 个停止位，触发将在第一个停止位上发生；
c) [数 据] — 在指定的数据字节上触发，当被测信号的数据字长为 5 至 8 位
时有效，选中【数据】，选择触发关系“ =” “ >” “ <” “≠”，选中“触发数据”
项，在触摸屏上点按数据，使用弹出的虚拟键盘进行修改；
d) [0:数据] — 被测信号的数据字长为 9 位（第 9 位为校验位）时使用。仅当
第 9 位为 0 时触发，触发关系、触发数据配置与【数据】触发相同；
e) [1:数据] — 被测信号的数据字长为 9 位（第 9 位为校验位）时使用。仅当
第 9 位为 1 时触发，触发关系、触发数据配置与【数据】触发相同；
f) [x:数据] — 数据字长为 9 位（第 9 位为校验位）时有效。无论第 9 位的
值是什么，都在指定的数据字节触发，触发关系、触发数据配置与【数据】触发相同；
g) 奇偶校验错误 — 校验位存在奇偶校验的时候有效，校验错误时触发。
串行总线触发与解码（选配）
281
⚫ UART 串行解码
被测信号字长, 8bit;校验位,无；波特率，19.2kb/s，十六进制显示；触发方式为数据位：98；请按
如下步骤操作：
（1） 轻点 S1 打开解码通道，向左轻扫 S1 打开总线配置菜单；
（2） 选择总线类型为“ UART”，依次点选“ Ch1”，“空闲高”， “校验无”， “ 8bit”，
“ 19.2kb/s”，显示 “十六进制”，然后关闭菜单；
（3） 打开触发方式设置菜单，点选“数据”，条件设为“=”，数据内容手动输入 98 ，按
“enter”确定；
（4） 根据信号的幅值电平调节阈值电平使信号稳定触发。UART 触发图形界面见图 12-8：
方法 1：点按 配置信息，打开解码通道阈值电平调节框，上下拖动调节框可以调节阈值电
平
282

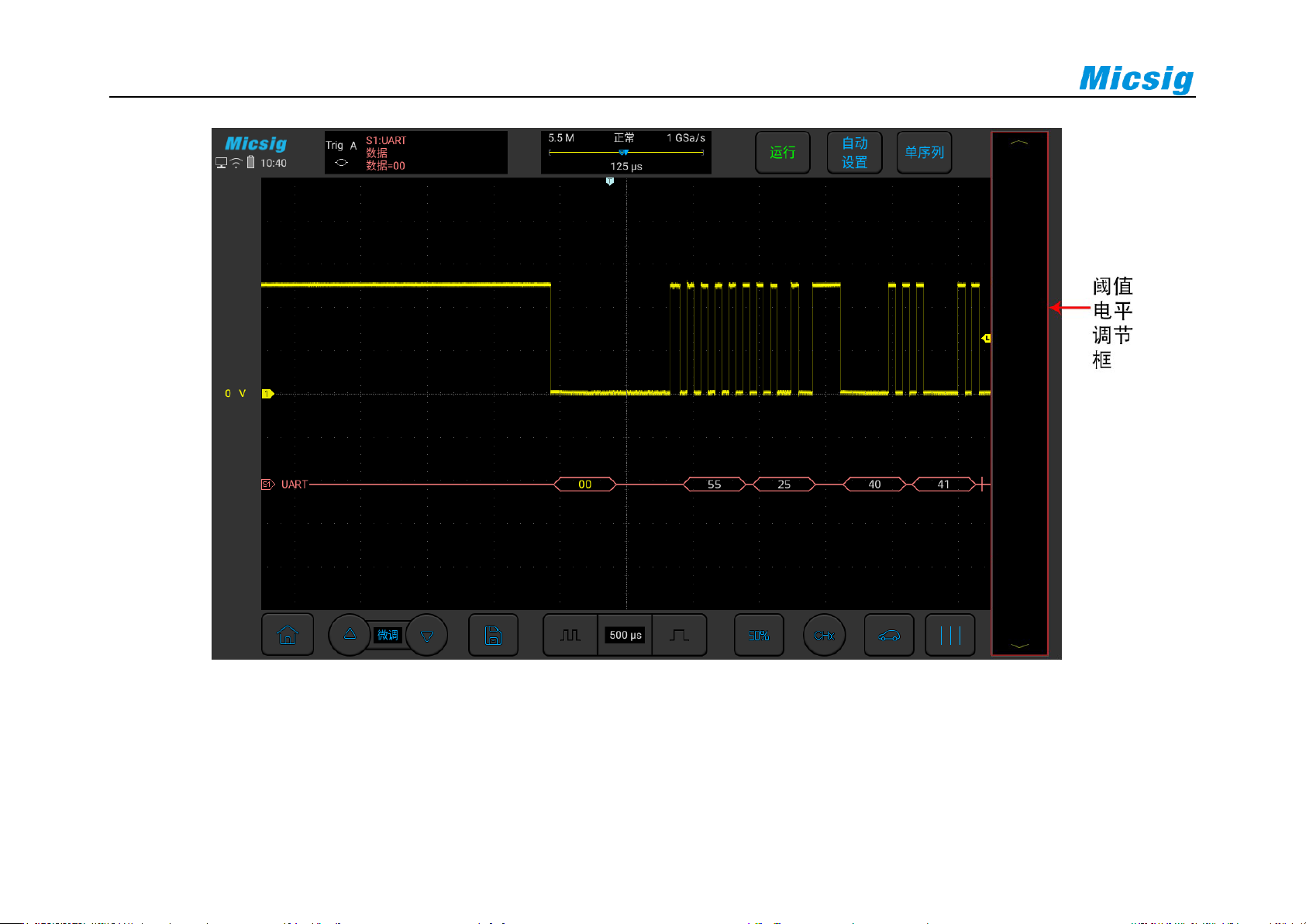

图12-7 UART 解码阈值电平调节
