298 CAN 解码数据包 说明： （ 1 ） 解码数据包显示总线活动时的实时数据内容。 （ 2 ） 解码数据以十六进制显示。 （ 3 ） “帧 ID” 显示颜色为黄色，“数据”显示颜色为白色，“ DLC”和“ CRC” 码显示颜色为绿 色，如果帧错误，以红色“ E”显示。 （ 4 ） 出现“ ？”时需要调节时基，才能查看解码结果， “ ！ ” 表示解码数据包对应的总线波形 不完整，数据不能正确显示。
串行总线触发与解码（选配）
297

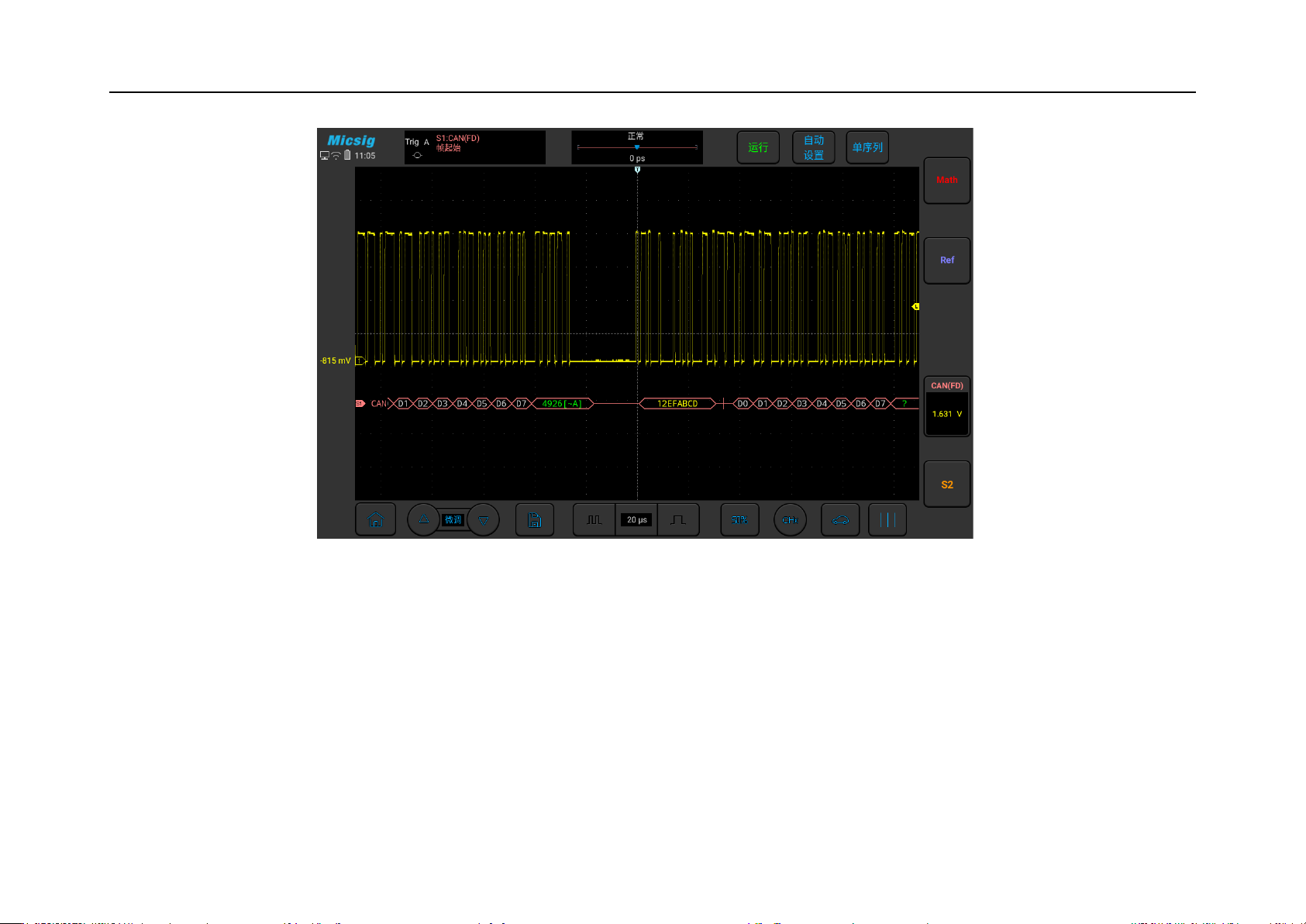

图12-16 CAN 图形界面
理解采样位置：采样点为位时间内的点，示波器在该点对位电平进行采样。采样点用“位开始至采样
点的时间”与“位时间”的百分比表示，点击采样点右侧的百分比可进行相关设置，采样位置的可调范围
是 0% 至 99.9%。
298
CAN 解码数据包说明：
（1） 解码数据包显示总线活动时的实时数据内容。
（2） 解码数据以十六进制显示。
（3） “帧 ID”显示颜色为黄色，“数据”显示颜色为白色，“ DLC”和“ CRC” 码显示颜色为绿
色，如果帧错误，以红色“ E”显示。
（4） 出现“ ？”时需要调节时基，才能查看解码结果， “ ！ ” 表示解码数据包对应的总线波形
不完整，数据不能正确显示。
串行总线触发与解码（选配）
299
图12-17 CAN 文本界面
CAN 文本界面说明，见图 12-17：
（1） “Ch”:总线通道。
（2） “时间”：上一帧发送完成到当前帧发送完成的时间间隔。
（3） “ID”：CAN 帧 ID 值，十六进制显示，最大 29 位。
