串行总线触发 与解码（选 配） 303 （ 2 ） 选择总线类型为“ SPI”，点选时钟为“ Ch 1 ”上升沿，数据为 “ Ch 2 ”高电平，数据字长为 “ 8 bit”； （ 3 ） 打开触发设置菜单，触摸屏上点按数据，使用虚拟软键盘设置要匹配的数据为“ 000 0 ”； （ 4 ） 依据信号幅值调节 2 个通道阈值电平； SPI 触发图形界面见图 12 - 20 ： 图 12 - 20 SPI 图形界面
302
图12-19 SPI 触发方式配置菜单
操作方法与配置要匹配的 CAN 帧 ID 相同，这里不再赘述。
说明：根据总线解码设定的数据字节长度，指定该字节长度内相关 bit 的值，数据总线上的相应
bit 与指定值匹配时实现触发。
⚫ SPI 串行总线
被测信号 Ch1 通道接 CLK， Ch2 通道接 DATA， 总线空闲状态为高电平，时钟上升沿采样；数据
字长为 4bit；CS 片选关闭；触发方式匹配 “数据” 为 0000， 请按以下步骤操作：
（1） 轻点 S1 打开解码通道，向左轻扫 S1 打开总线配置菜单；
串行总线触发与解码（选配）
303
（2） 选择总线类型为“ SPI”，点选时钟为“ Ch1”上升沿，数据为 “ Ch2”高电平，数据字长为
“8bit”；
（3） 打开触发设置菜单，触摸屏上点按数据，使用虚拟软键盘设置要匹配的数据为“ 0000”；
（4） 依据信号幅值调节 2 个通道阈值电平； SPI 触发图形界面见图 12-20：

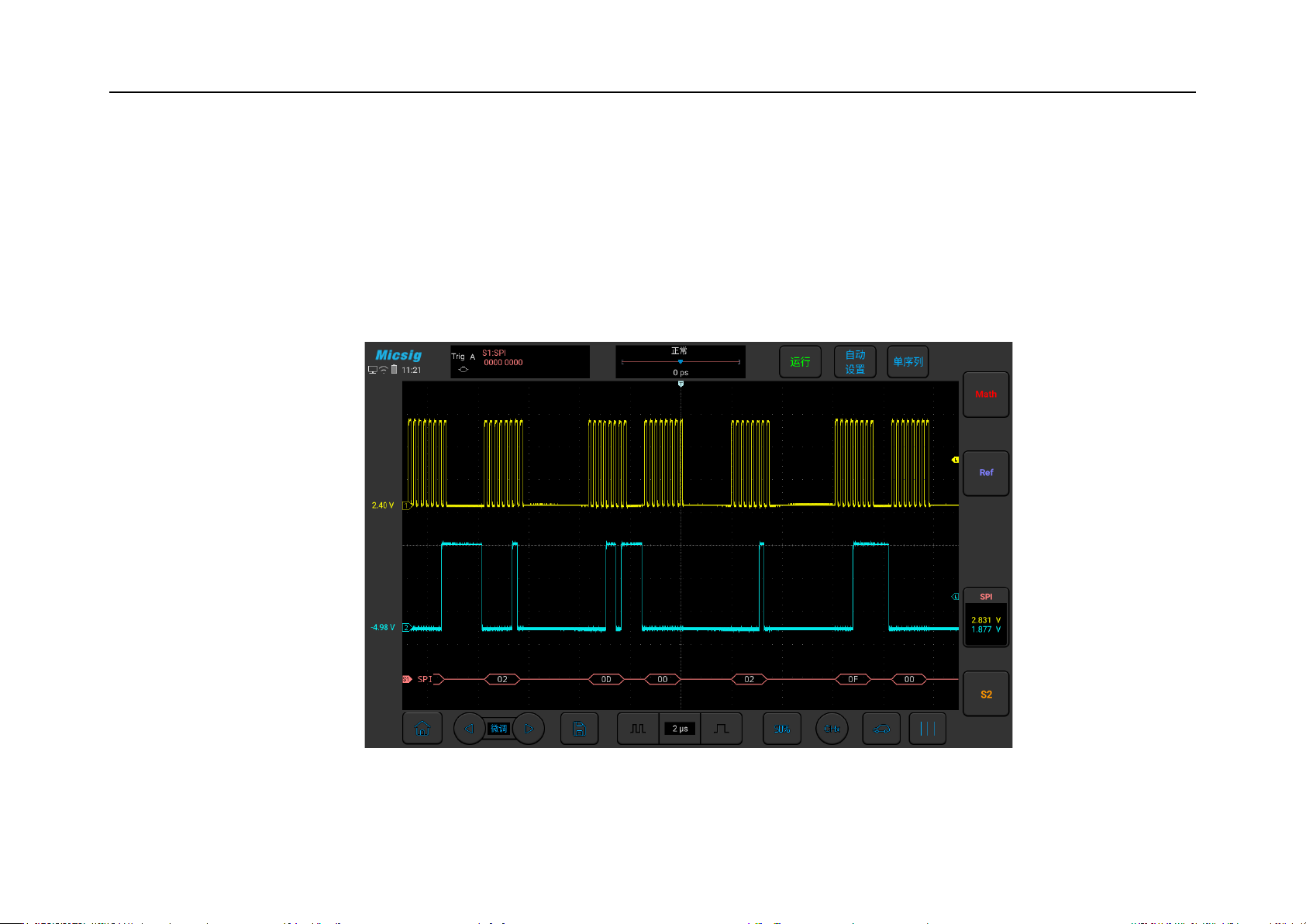

图12-20 SPI 图形界面
304
SPI 解码数据包说明：
（1） 解码数据包显示总线活动时的实时数据内容。
（2） 解码数据以十六进制显示。
（3） 数据显示颜色为白色。
（4） 出现“ ？”时需要调节时基，才能查看解码结果。

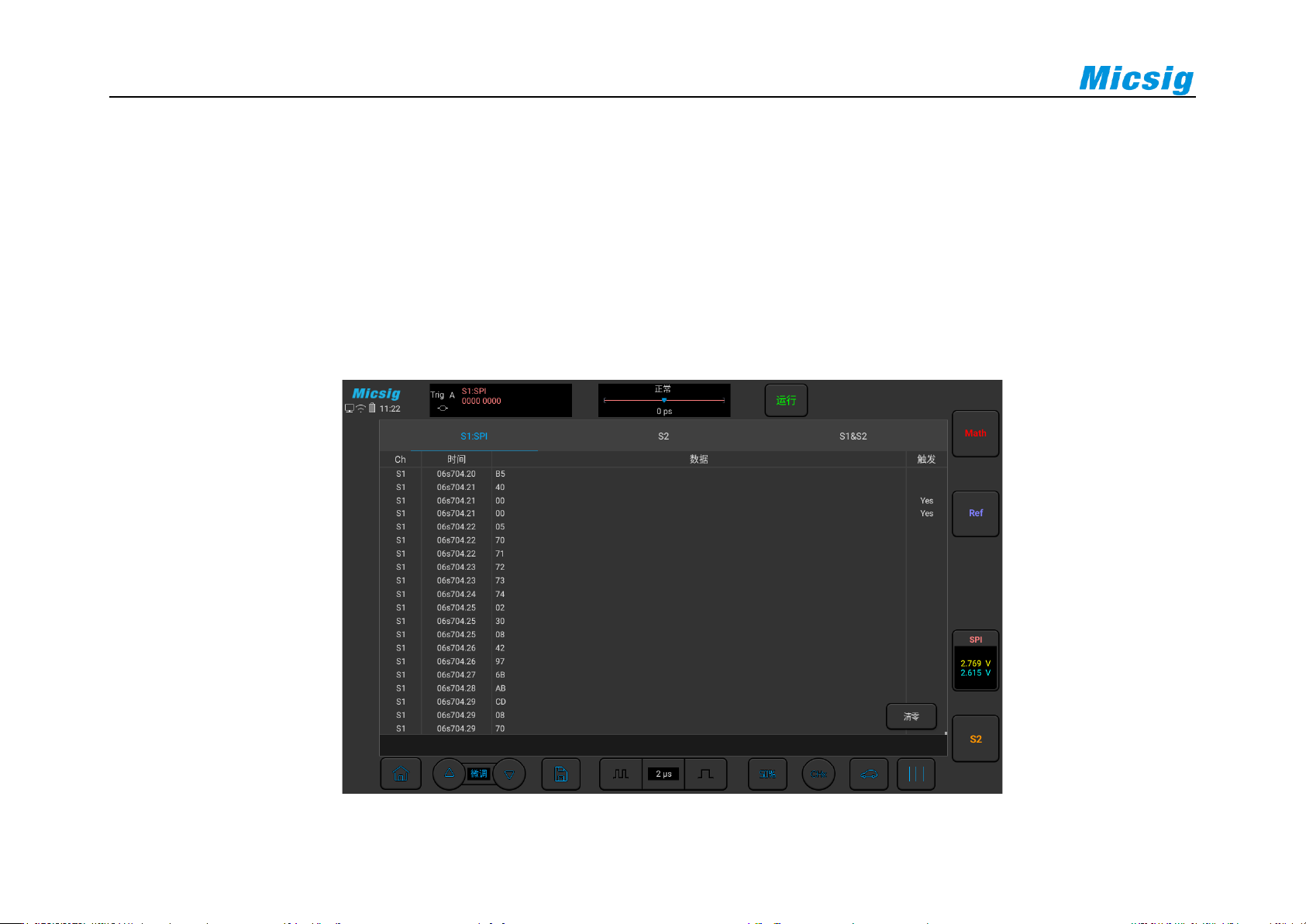

图12-21 SPI 文本界面
