串行总线触发 与解码（选 配） 311 （ 3 ） 地址内容显示：读地址为绿色，写地址为黄色，数据为白色。 “W”表示写操作，“ R” 表示 读操作，“ D”表示解码数据，“~A”表示无确认位。 （ 4 ） 出现“ ？”时需要调节时基，才能查看解码结果。 图 12 - 25 I2C 文本界面
310

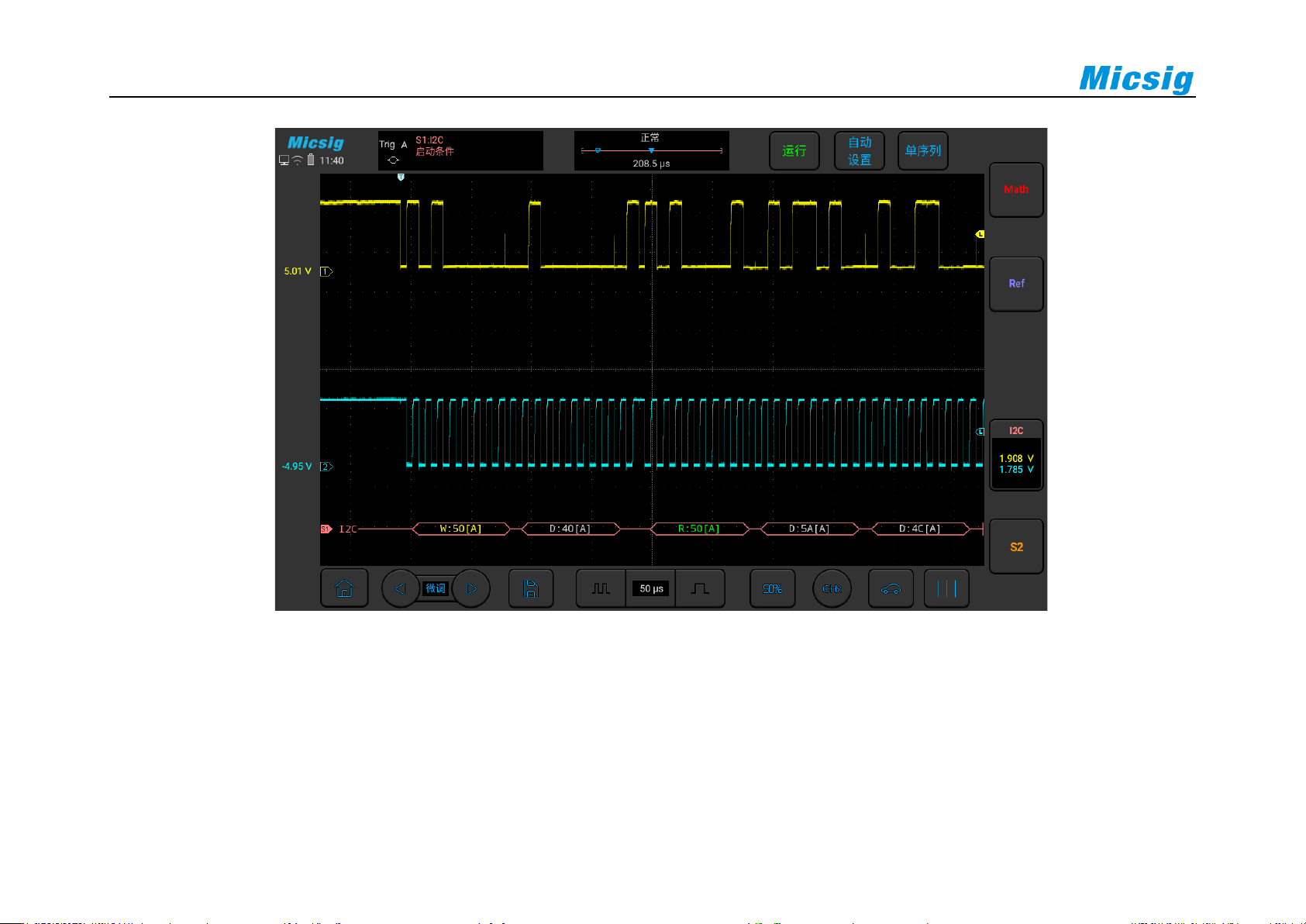

图12-24 I2C 图形界面
I2C 解码数据包说明：
（1） 解码数据包显示总线活动时的实时数据内容。
（2） 解码数据以十六进制显示。
串行总线触发与解码（选配）
311
（3） 地址内容显示：读地址为绿色，写地址为黄色，数据为白色。“W”表示写操作，“ R”表示
读操作，“ D”表示解码数据，“~A”表示无确认位。
（4） 出现“ ？”时需要调节时基，才能查看解码结果。

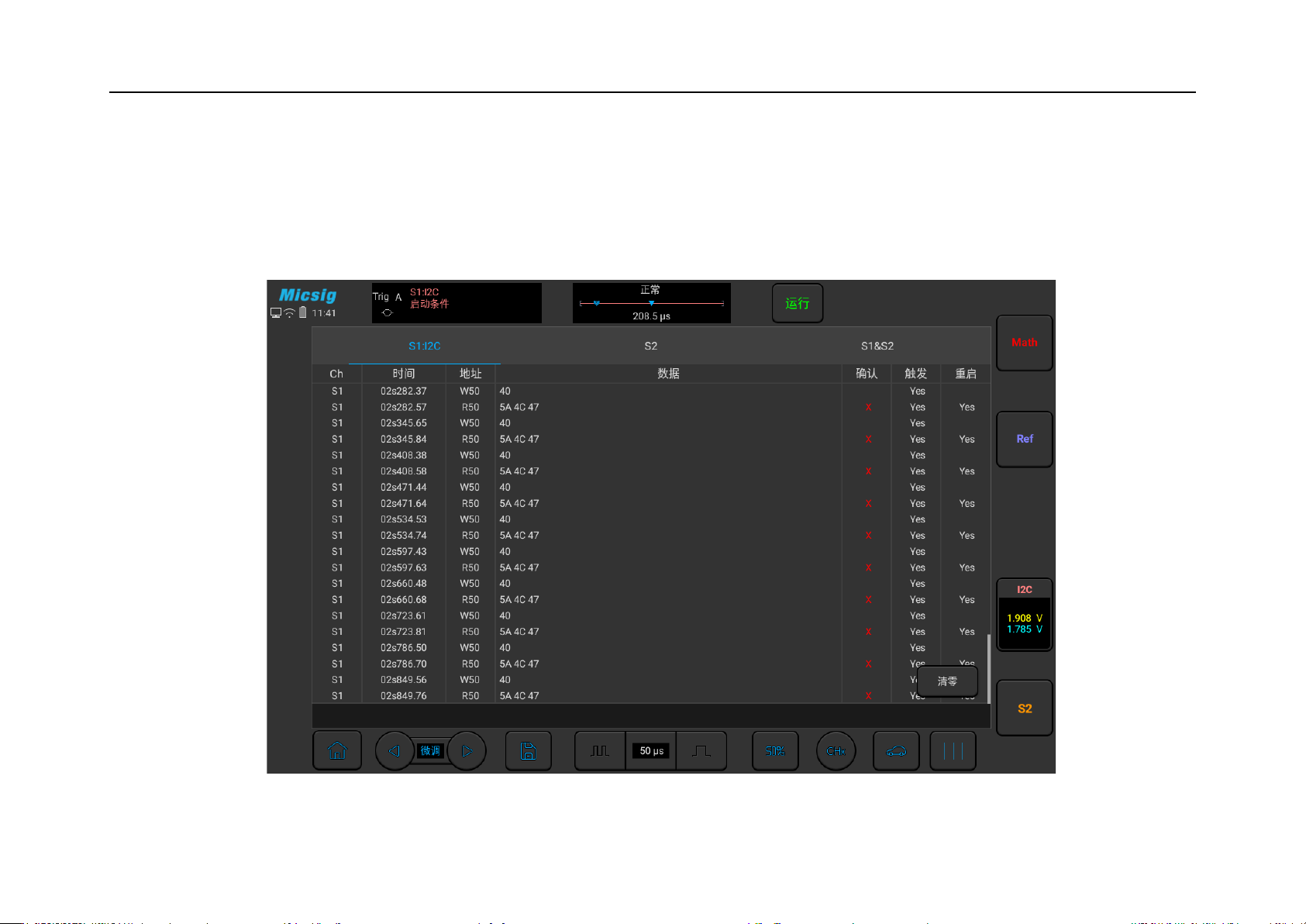

图12-25 I2C 文本界面
312
I2C 文本界面说明，见图 12-25：
（1） “Ch”:总线通道。
（2） “时间”：显示上次读写操作完成与本次读写操作完成的时间间隔。
（3） “地址”：地址栏中“R”代表读操作，“W”代表写操作。
（4） “数据”：数据栏中内容为一次读写操作发送的数据。
（5） “确认”：确认栏中“X”表示确认位丢失。
（6） “触发”：“Yes”表示符合触发条件。
（7） “重启”：“Yes”表示符合重启条件。
12.6 ARINC429 总线触发与解码
为正确解码 ARINC429 总线数据并使触发稳定，需进行总线配置、触发方式配置、触发电平调节。
⚫ 总线配置
向左轻扫 或 ，打开总线配置菜单，需要设置：
数据源— 选择 ARINC 429 信号的通道。
