汽车诊断示波器ATO系列-用户手册-麦科信-CN.pdf - 第36页

示波器快速入门指南 21 图 2-8 鼠标指针 2.11 将探头连接到示波器 1) 将探头连接到示波器通道 BNC 连接器。

轻点主菜单的各选项，进入相应的子菜单。

拖移：用于调整波形的垂直位置、触发位置、触发电平、光标等。具体参考“4.1 水平移动波形”

和“5.3 调整垂直位置”。

双指缩放：用于微调垂直档位。

2.10 鼠标操作

将鼠标连接到“USB Host”接口，可以通过鼠标对示波器进行操作，鼠标左键、点击滚轮和手指触

控功能一样。插入鼠标后示波器会自动锁屏，鼠标右键可解锁。

示波器快速入门指南

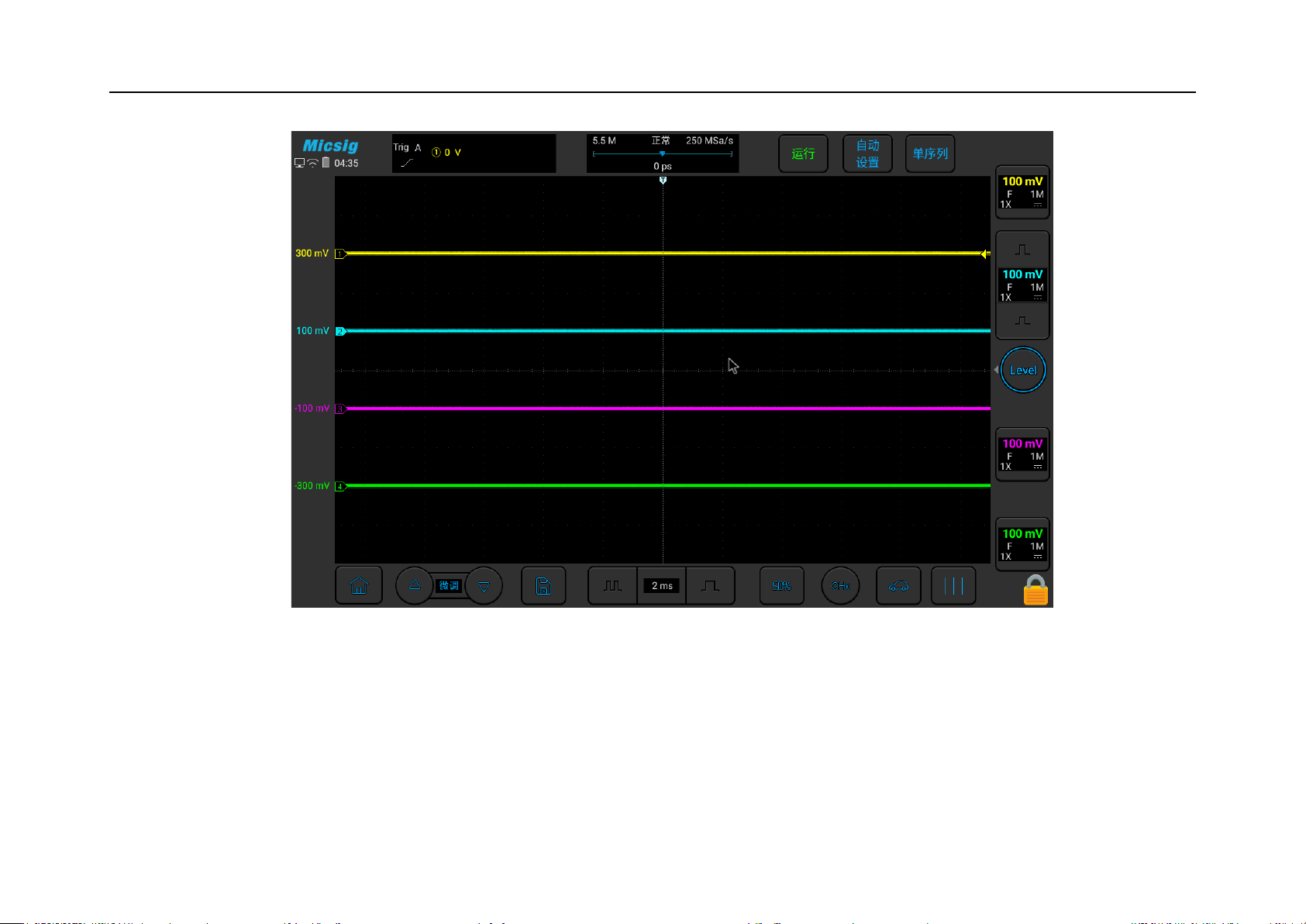

图2-8 鼠标指针

2.11 将探头连接到示波器

1) 将探头连接到示波器通道 BNC 连接器。

2) 将探头端部上可收回的尖钩连接到所要测量的电路点或被测设备。请确保将探头接地导线连接至

电路的接地点。

模拟输入的最大输入电压

I 类 300Vrms，400Vpk。

2.12 使用自动

正确连接示波器并输入有效信号后，轻点自动设置键，自动设置可快速将示波器自动配置为

对输入信号显示最佳效果。示波器进入自动状态时，自动设置按键灯会变绿。

自动分为自动设置和自动量程，默认选择为自动设置。自动设置和自动量程不可叠加生效，仅能存

在一种。

自动设置——单次自动，每次按下“Auto”，屏幕左上角显示“自动”，示波器可以根据信号的幅

度和频率自动调整垂直刻度、水平刻度和触发设置，将波形调整到合适的大小，显示输入的信号，调整

完成后退出自动，左上角“自动”字样消失。
