汽车诊断示波器ATO系列-用户手册-麦科信-CN.pdf - 第41页

26 2) 无需调整示波器即可快速查看几个连续的信号。如果您需要同时使用两个探头，或者因为另一只手腾不出来而只能用一只手使用探头，此功能非常有用。 3) 控制示波器自动调整的设置。 2.13 使用出厂设置打开主菜单，轻点 “用户设置” 进入用户设置菜单，轻点 “出厂设置” ，弹出恢复出厂设置对话框。点按 “确定”后，恢复出厂设置。恢复出厂设置对话框见图 2- 12 。图 2- 12 恢复出厂设置提示

示波器快速入门指南

打开主菜单，轻点“自动”打开自动量程菜单进行相应设置。当示波器自动量程功能打开时，示波

器会自动设置各种参数，包括：垂直档位，水平时基，触发电平等，当信号接上时，这些参数会自动变

化，且信号变化后无需再次操作，示波器会自动识别并做出相应的改变。

⚫ 自动量程：打开或关闭自动量程功能

⚫ 垂直档位：打开自动调整垂直档位功能；

⚫ 水平时基：打开自动调整水平时基功能；

⚫ 触发电平：打开自动调整触发电平功能。

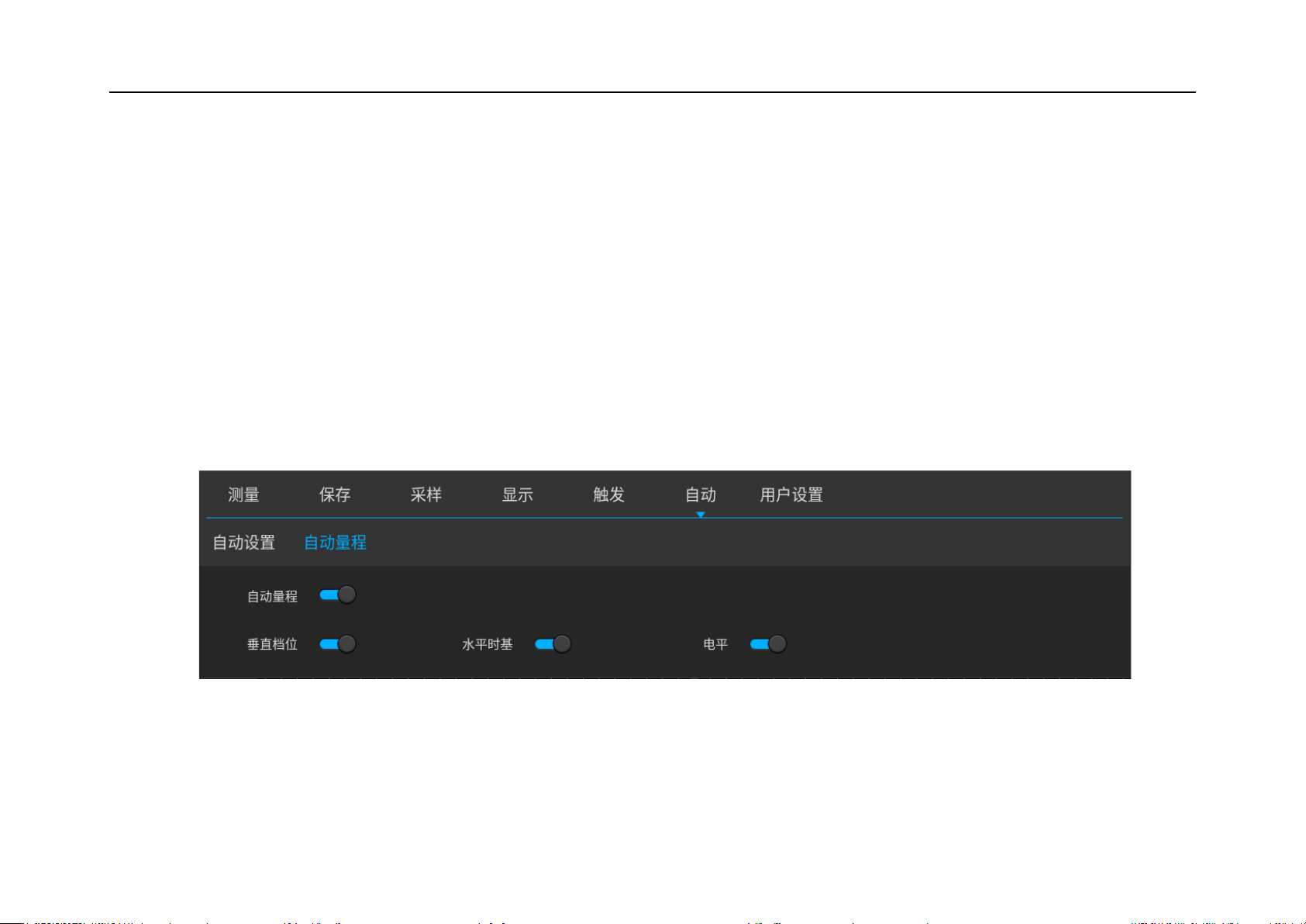

图2-11 打开自动量程

在下列情况下，自动量程功能通常比自动设置更有用：

1) 分析动态变化的信号。

2) 无需调整示波器即可快速查看几个连续的信号。如果您需要同时使用两个探头，或者因为另一只

手腾不出来而只能用一只手使用探头，此功能非常有用。

3) 控制示波器自动调整的设置。

2.13 使用出厂设置

打开主菜单，轻点“用户设置”进入用户设置菜单，轻点“出厂设置”，弹出恢复出厂设置对话框。

点按 “确定”后，恢复出厂设置。恢复出厂设置对话框见图 2-12。

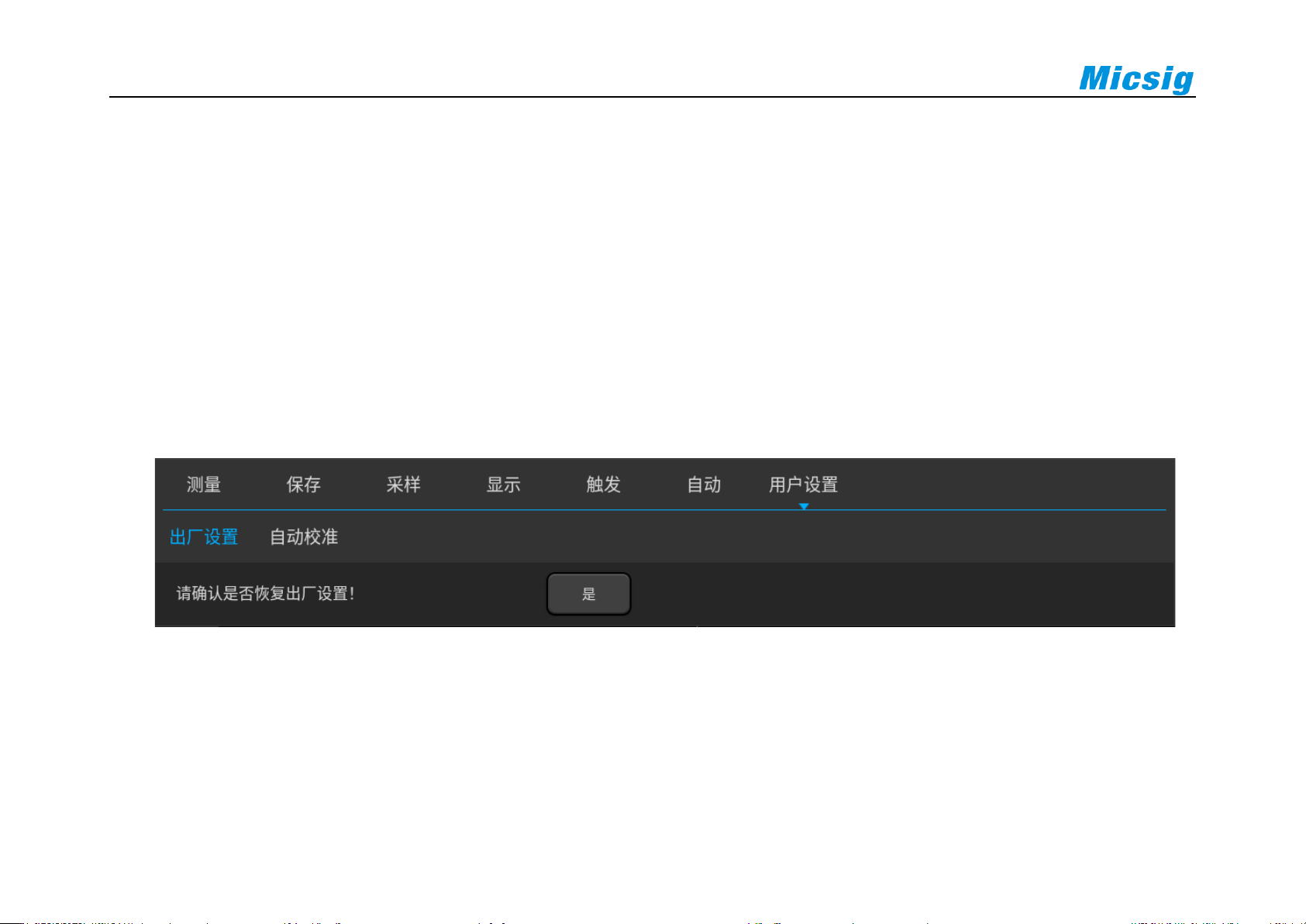

图2-12 恢复出厂设置提示

示波器快速入门指南

2.14 使用自校准

打开主菜单，轻点“用户设置”进入用户设置菜单，轻点“自动校准”，进入自校准模式，当自校

准功能被启动之后，屏幕左上角会有红色字体显示“正在校准”，校准完成之后，红色字体消失。在环

境温度发生较大变化时，自校准功能使得示波器仍能保持最高的测量精度。

⚫ 自校准的时候应该拔掉探头。

⚫ 自校准过程大约耗时几分钟。

⚫ 当环境温度变化 10℃以上时，需进行示波器自校准。

手动校零

示波器支持手动调节每个通道的零点位置，点击左下角“微调”按钮，会打开强制通道选

择菜单，选择需要调节的通道，上下滑动波形可以进行手动零点位置粗调，点击微调“△”、“▽”

按钮可以进行零点位置细调，并显示偏移的数值，如图 2-13。
