50 图 3- 10 ABS 轮速传感器 3.2.2 油 门踏板 油门踏板是车上油门的信号， 一般会有 2 组， 每对 3 根线， 电源、 信号、 地。 分为 模拟 / 模拟、 模拟 / 数字。模拟 / 模拟 信号是 2 个模拟信号，通常有 2 种方式，一种是背离信号：一个信号是从 0.3V → 4.8V ，
汽车测试
49
3.2.1 ABS
ABS 轮速传感器，分为模拟和数字.模拟传感器有 2 个信号端子,信号为正弦波，正弦波的频率代表速
度。数字传感器一般有 3 个端子，电源、信号、地；需要测试信号线，信号为方波脉冲，方波频率代表速
度。
测试时使用 BNC 转香蕉线,BNC 头连接在示波器上,香蕉头连接刺针插在传感器上或者 ECM 的插针上，
可以同时测试 1/2/4 个信号。

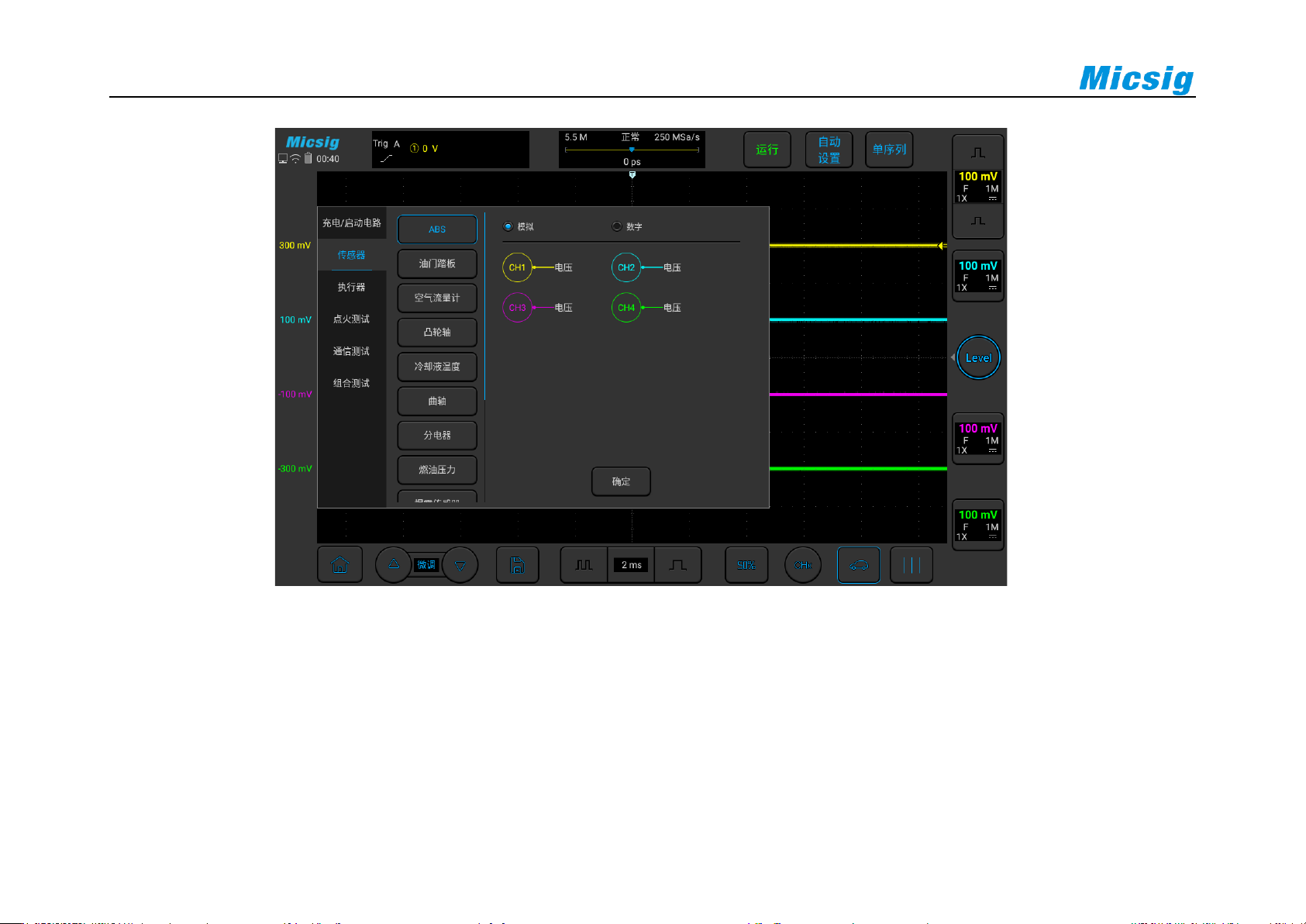

具体操作如图 3-10：
50
图3-10 ABS 轮速传感器
3.2.2 油门踏板
油门踏板是车上油门的信号，一般会有 2 组，每对 3 根线，电源、信号、地。分为 模拟/模拟、模拟/
数字。模拟/模拟 信号是 2 个模拟信号，通常有 2 种方式，一种是背离信号：一个信号是从 0.3V→4.8V，
汽车测试
51
随着踩下油门踏板而上升，一个是 4.8V→0.3V，随着踩下油门踏板而下降。另一种是同向信号，但电压不
同，一个是 0.5V→2.5V，另一个是 1V→4.5V；（电压范围仅供参考，车型不同，电压范围可能会稍有差别，
但趋势相同）

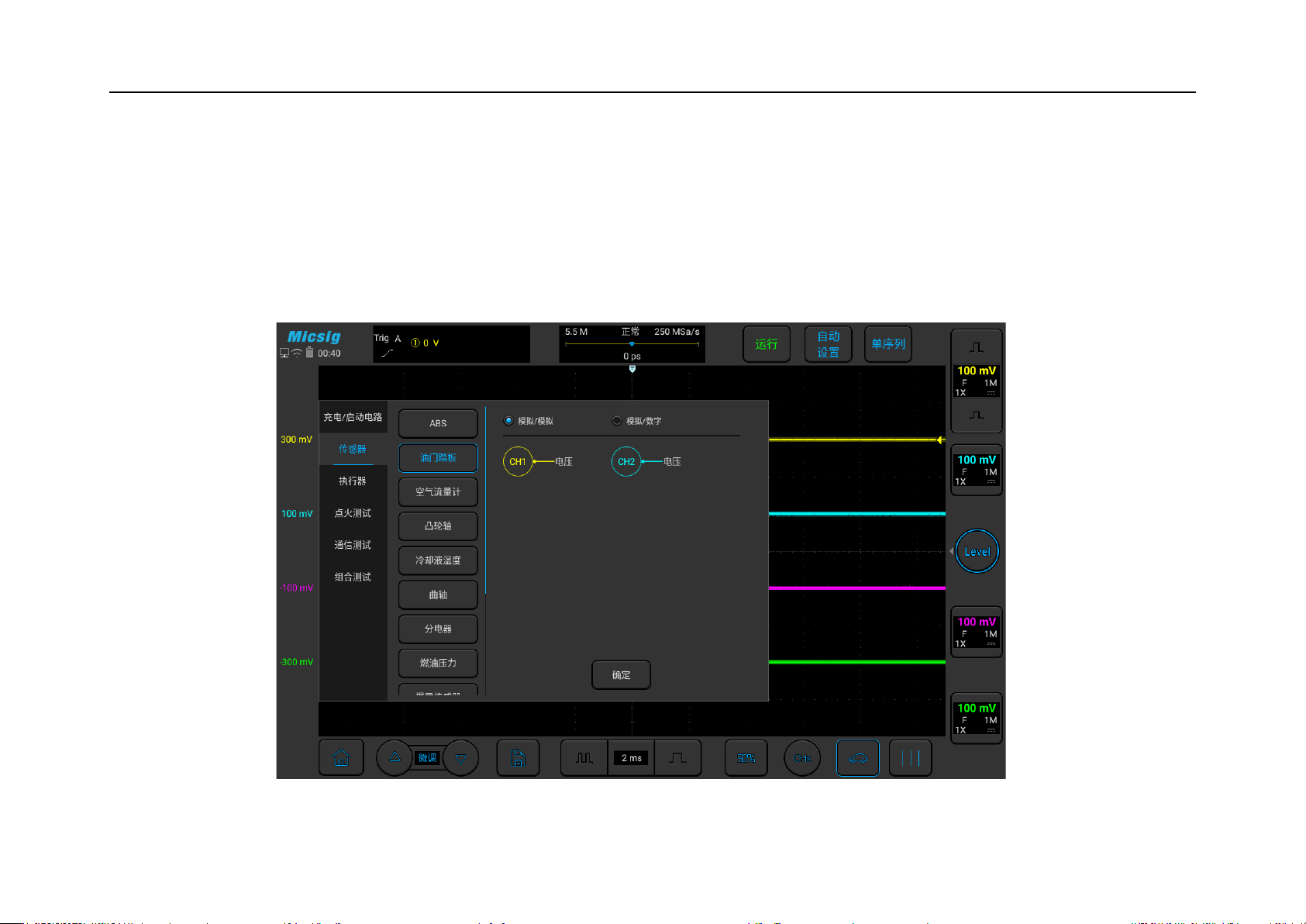

可以使用 ATO 示波器对油门踏板传感器进行测试，具体操作如图 3-11：
图3-11 油门踏板
