汽车测试 61 可以使用 ATO 示波器对曲轴位置传感器进行测试，具体操作如图 3 - 17 ： 图 3- 17 曲轴位置传感器测试
60
3.2.6 曲轴
曲轴传感器安装的位置比较多，可以在前皮带轮附近，也可在后飞轮上，ECM 用他的输出信号来判断
发动机引擎的精确位置。通常有感应式和霍尔式：感应式输出通常为正弦波，盘上有缺齿，在缺齿的地方
正弦波会有缺失；这种传感器一般为 2 线；霍尔式输出通常为方波。一般为 3 线的，电源、信号、地。使
用 BNC 转香蕉线，一头连接在示波器通道 1 上,另一头黑色插头接地，红色接头使用刺针连接凸轮轴传感器
的信号线。
汽车测试
61
可以使用 ATO 示波器对曲轴位置传感器进行测试，具体操作如图 3-17：
图3-17 曲轴位置传感器测试
62

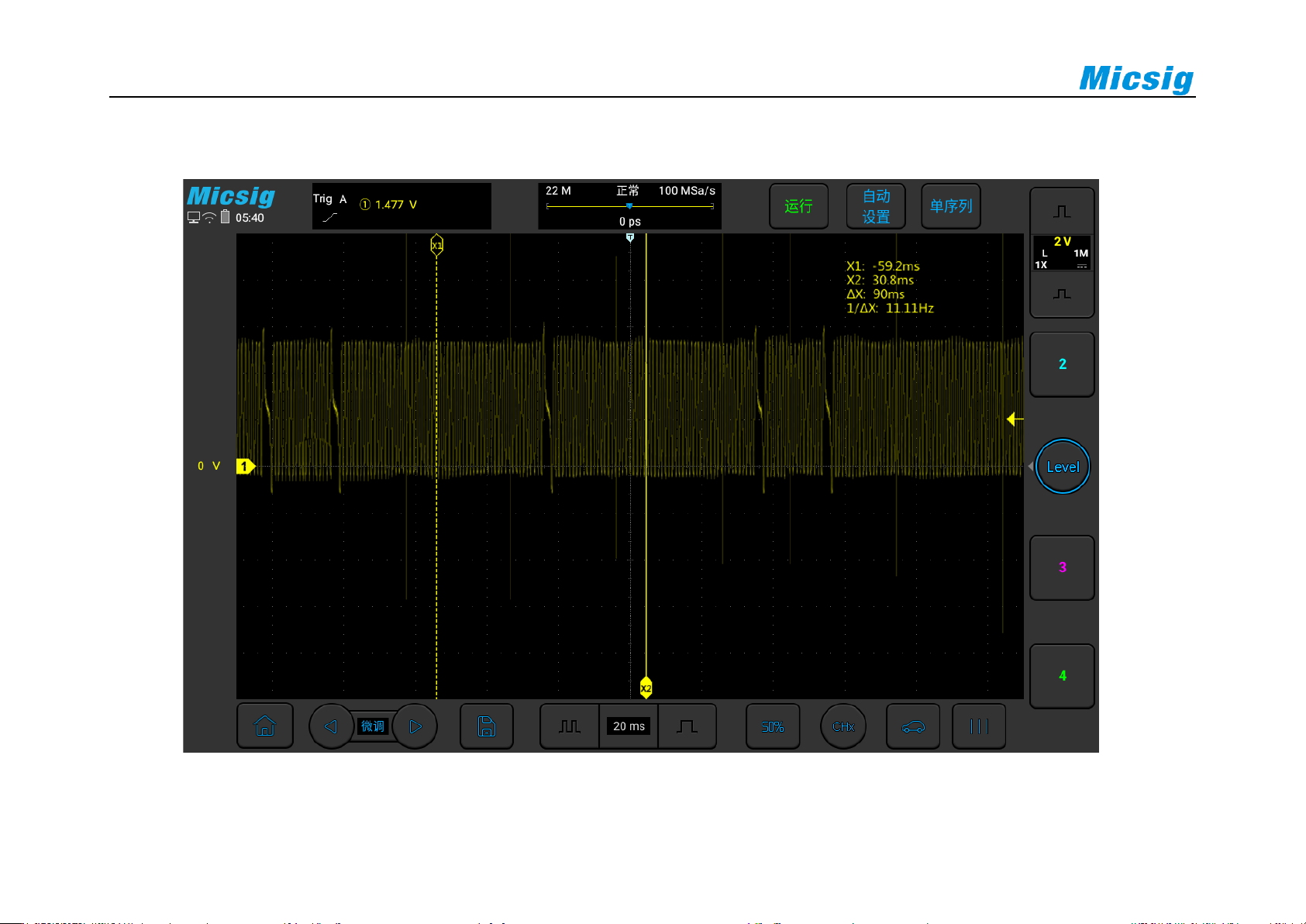

下图是某车型的曲轴位置传感器（感应式）的实测图：
图3-18 曲轴位置传感器（感应式）的实测图
