78 可以使用 ATO 示波器对节气门位置传感器进行测试，具体操作如图 3 - 27 ： 图 3- 27 节气门位置传感器测试
汽车测试
77
3.2.13 节气门位置
节气门位置传感器安装在节气门蝴蝶板驱动轴上，用来感知节气门的开度，诶 ECM 判断进气提供依据。
有模拟输出和节气门开关量输出 2 种。
使用 BNC 转香蕉线，一头连接在示波器通道 1 上，另一头黑色插头接地,红色接头使用刺针连接节气门
位置传感器的信号线或者节气门开关信号的 1。
使用 BNC 转香蕉线，一头连接在示波器通道 2 上，另一头黑色插头接地，红色接头使用刺针连接节气
门位置传感器的信号线或者节气门开关信号的 2（如果是节气门开关需要接这根测试线）。
78

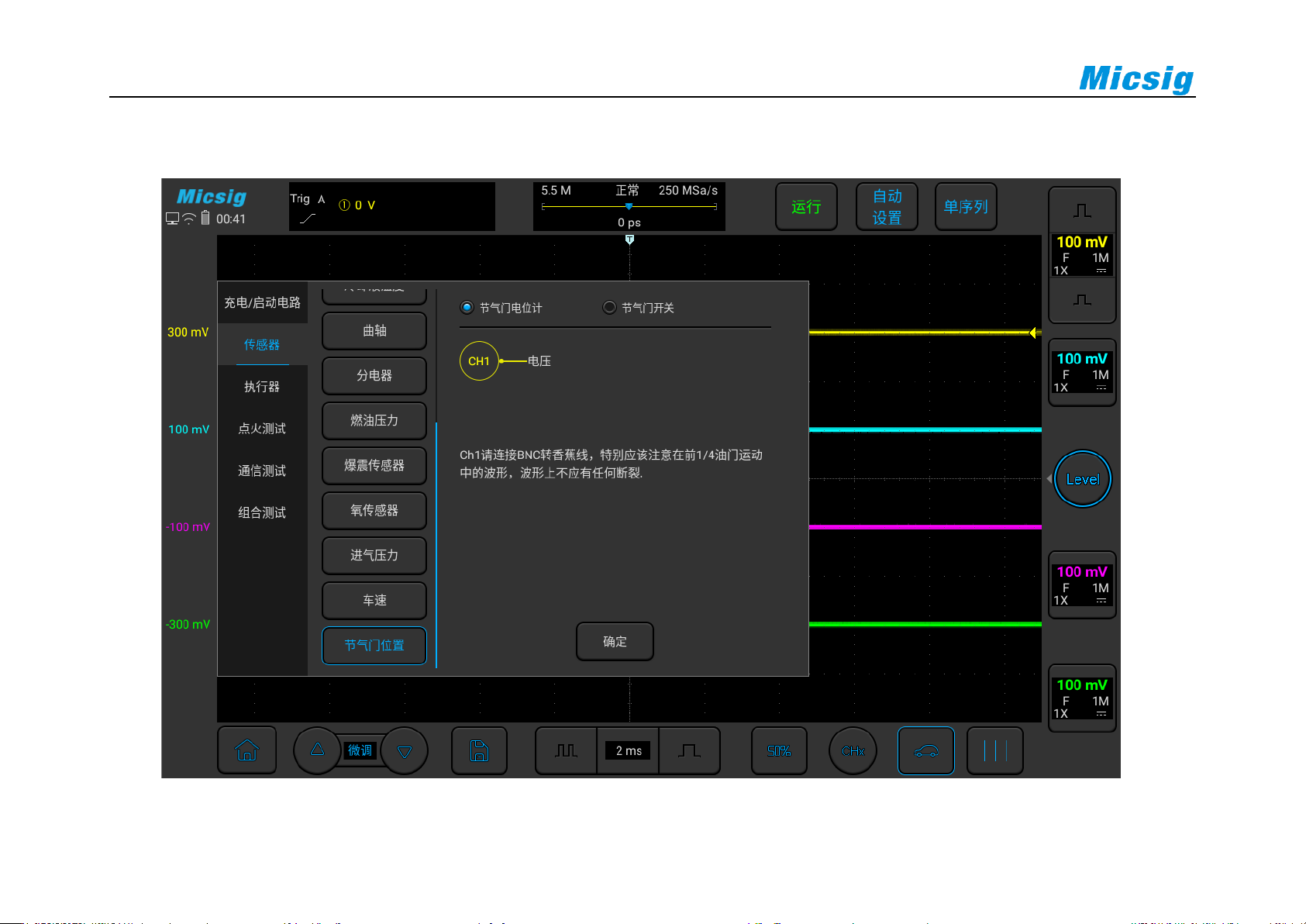

可以使用 ATO 示波器对节气门位置传感器进行测试，具体操作如图 3-27：
图3-27 节气门位置传感器测试
汽车测试
79

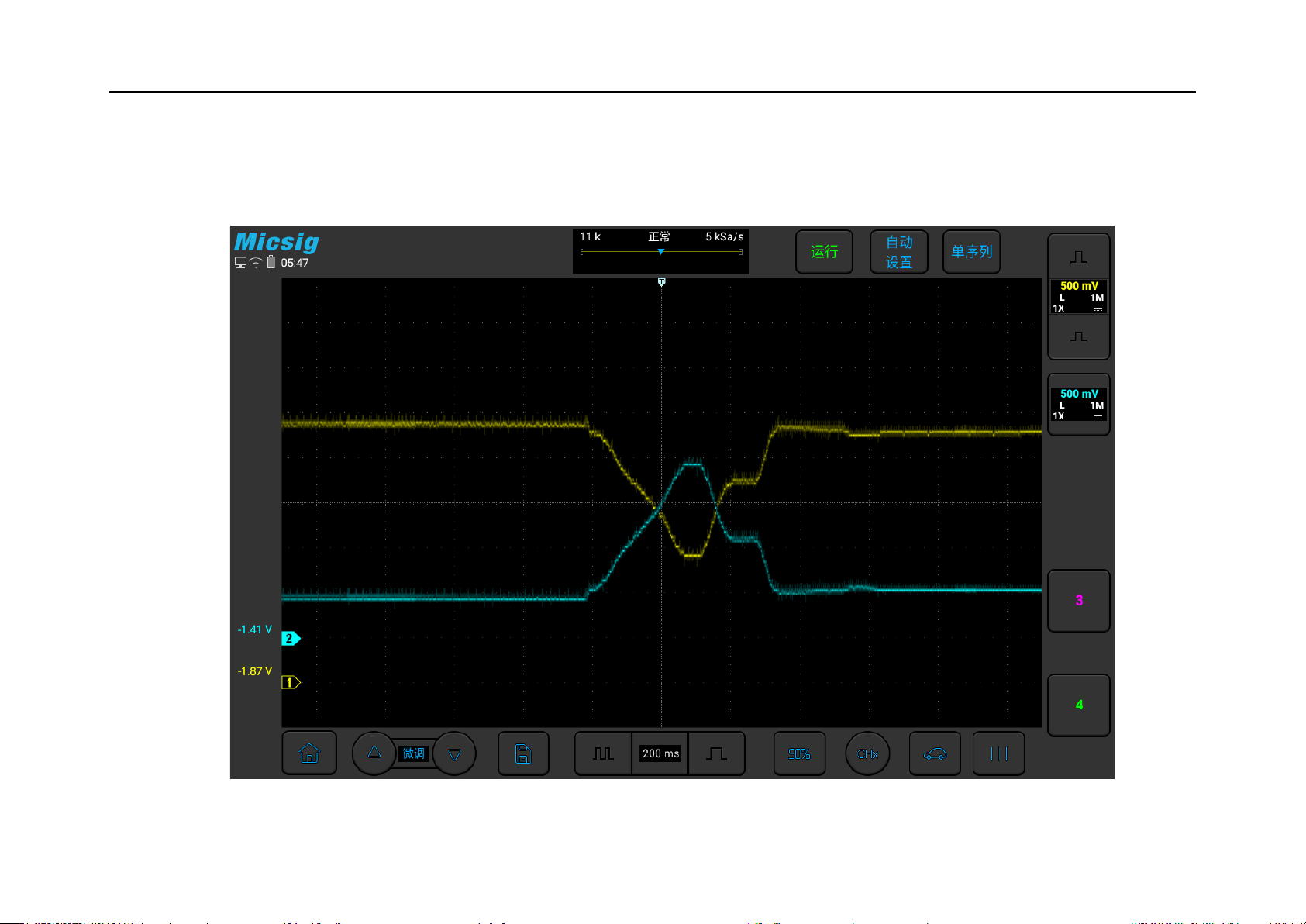

下图是某车型的节气门位置传感器的实测图：
图3-28 节气门位置传感器实测图
