0301-002 98 テープフィーダ T APE FEEDER PF-3210 PF-3210 Fig. V-9 シュート部 Chute Section 811 810 813 808 811 809 810 812 811 See Fig.V -1 K ey No .14 See Fig.V -1 K ey No .1 810 812 Fig.V-9
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
97
V-8
PF-3210
701 630 096 0273 ASSY,PLATE 1 755V--010-701
702 630 101 2735 PIN,LOCATE 1 755V--010-702
703 630 101 2728 PIN,LOCATE 1 755V--010-703
704 630 101 2797 WASHER 1 755V--010-704
705 630 101 2148 BLOCK 1 755V--010-705
706 630 101 2711 PIN,GUIDE 1 755V--010-706
707 630 103 7646 ASSY,LEVER 1 755V--010-707
708 630 104 9397 GRIP 1 755V--010-708
709 630 101 2469 SHAFT 1 755V--010-709
710 630 101 2056 LEVER 1 755V--010-710
711 630 101 2476 SHAFT 1 755V--010-711
712 630 101 2063 BLOCK 1 755V--010-712
713 411 016 0203 RING E 2.5 1 755V--010-713
714 630 094 9261 SPRING,COMP 1 755V--010-714
715 630 105 1406 TUBE,WIRING 1 BLACK 755V--010-715
717 411 002 4307 SCR FLT 5X10 1 755V--010-717
718 630 000 7510 BOLT,HEX-SCT 2 755V--010-718
719 630 001 0558 RING 1 755V--010-719
720 411 108 7103 SCR FLT 3X10 2 755V--010-720
722 411 141 2806 WASHER SPR 3 2 755V--010-114
723 411 141 3902 WASHER V 3X7X0.5 2 755V--010-115
0301-002
98
テープフィーダ TAPE FEEDER
PF-3210 PF-3210

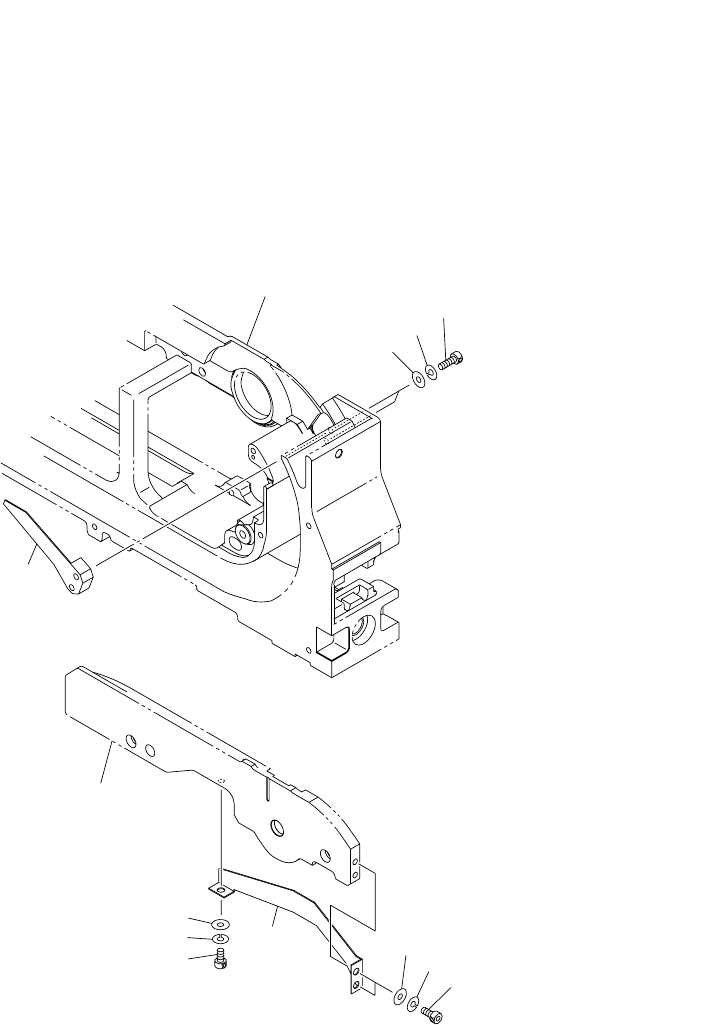

Fig. V-9 シュート部 Chute Section
811
810
813
808
811
809
810
812
811
See Fig.V-1
Key No.14
See Fig.V-1
Key No.1
810
812
Fig.V-9
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
99
808 630 110 8766 CHUTE 1 755V--010-808
809 630 110 8889 CHUTE 1 755V--010-809
810 411 141 2806 WASHER SPR 3 5 755V--010-114
811 411 141 3902 WASHER V 3X7X0.5 5 755V--010-115
812 630 000 7503 BOLT,HEX-SCT 3 755V--010-117
813 630 000 7527 BOLT,HEX-SCT 2 755V--010-721
V-9
PF-3210
