P-217-001e - 第111页
0301-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 109 N-3 PF-321 1 20 2 630 103 631 1 PIN,LOCA TE 1 7 5 5N--010-202 20 3 630 1 10 2177 LEVER(LOCA TE NOTCH) 1 75 5N--010-203 20 4 630 103 6588 PIN,LOCA TE 1 7 5 5N…
0301-001
108
テープフィーダ TAPE FEEDER
PF-3211 PF-3211

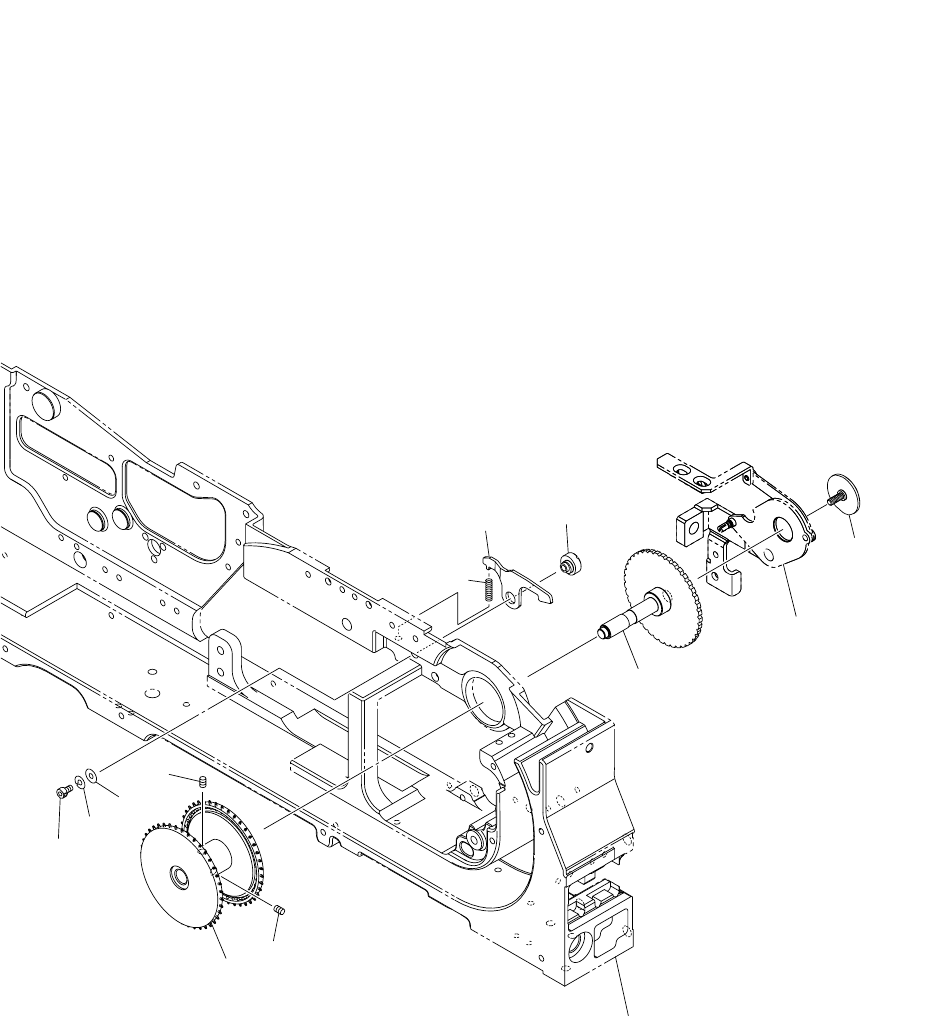

Fig. N-3 送りギア部 Feeder Gear Section
204
203
209
213
215
220
220
214
216
See Fig.N-1
Key No.1
See Fig.N-2
Key No.108
202
Fig.N-3
212
0301-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
109
N-3
PF-3211
202 630 103 6311 PIN,LOCATE 1 755N--010-202
203 630 110 2177 LEVER(LOCATE NOTCH) 1 755N--010-203
204 630 103 6588 PIN,LOCATE 1 755N--010-204
209 630 002 2117 SPRING,COMP 1 755N--010-209
212 630 110 2887 ASSY,SPROCKET 1 755N--010-212
213 630 110 2238 GEAR 1 755N--010-213
214 411 141 2806 WASHER SPR 3 1 755N--010-114
215 411 141 3902 WASHER V 3X7X0.5 1 755N--010-115
216 630 000 7510 BOLT,HEX-SCT 1 755N--010-718
220 630 008 2296 SET SCREW 2 755N--010-049
0301-001
110
テープフィーダ TAPE FEEDER
PF-3211 PF-3211
Fig. N-4 巻取りリンク部 Winding Link Section
See Fig.N-2
Key No.108
See Fig.N-1
Key No.1
317
302
313
316
318
Fig.N-4
301
315
311
321
315
311
310
319
314
316
320
