P-217-001e - 第140页
0301-002 138 テープフィーダ T APE FEEDER PF-4410 PF-4410 Fig. Q-8 クランプ部 Clamp Section 715 708 720 717 702 See Fig.Q-1 Key No.1 701 707 71 1 723 722 718 709 719 713 710 723 712 722 718 A 704 703 706 714 Fig.Q-8 705 A B B
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
137
Q-6
PF-4410
501 630 103 8094 DISK(REEL DRIVE) 1 755Q--010-501
502 630 103 0609 SPRING,TENSION 1 755Q--010-502
505 630 101 3206 ASSY,DISK 1 755Q--010-505
506 630 108 3476 SPACER 1 755Q--010-506
507 630 039 3309 SPRING,FLAT 1 755Q--010-507
508 630 104 2046 PIN,LOCATE 1 755Q--010-508
509 630 101 3008 ROLLER 1 755Q--010-509
510 630 101 2872 SHAFT 1 755Q--010-510
511 630 104 2145 ROLLER 1 755Q--010-511
514 630 108 3490 SPACER 2 755Q--010-514
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 755Q--010-515
516 630 101 1547 MACHINE SCREW 1 755Q--010-516
518 630 000 9408 MACHINE SCREW 2 755Q--010-518
527 411 140 9905 NUT HEX 3 2 755Q--010-116
528 411 000 9809 RING E 3 1 755Q--010-118
529 411 034 7208 SCR FLT 3X8 2 755Q--010-043
0301-002
138
テープフィーダ TAPE FEEDER
PF-4410 PF-4410

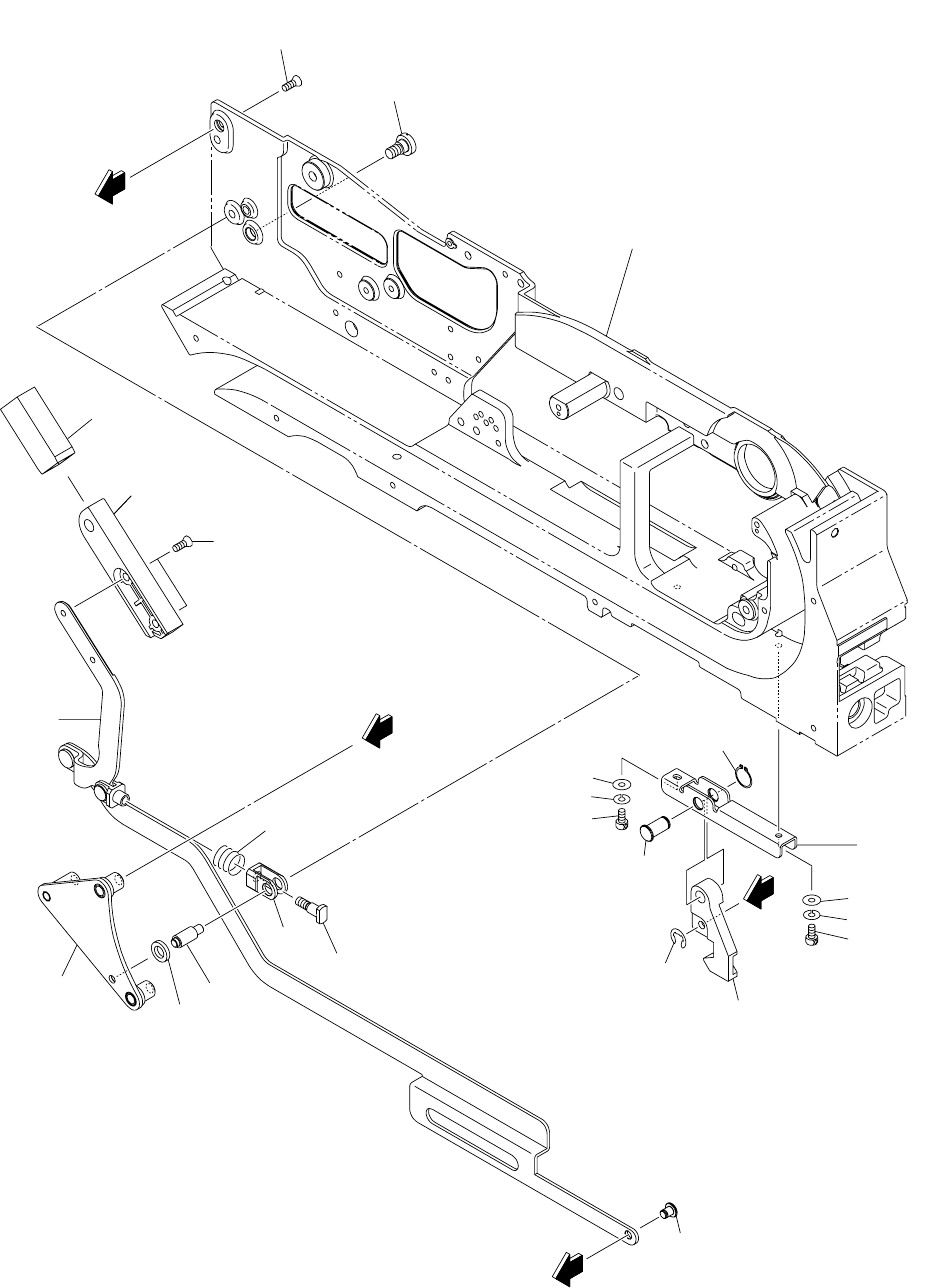

Fig. Q-8 クランプ部 Clamp Section
715
708
720
717
702
See Fig.Q-1
Key No.1
701
707
711
723
722
718
709
719
713
710
723
712
722
718
A
704
703
706
714
Fig.Q-8
705
A
B
B
0301-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
139
Q-8
PF-4410
701 630 096 0273 ASSY,PLATE 1 755Q--010-701
702 630 101 2735 PIN,LOCATE 1 755Q--010-702
703 630 101 2728 PIN,LOCATE 1 755Q--010-703
704 630 101 2797 WASHER 1 755Q--010-704
705 630 101 2148 BLOCK 1 755Q--010-705
706 630 101 2711 PIN,GUIDE 1 755Q--010-706
707 630 104 4521 ASSY,LEVER 1 755Q--010-707
708 630 104 9397 GRIP 1 755Q--010-708
709 630 101 2469 SHAFT 1 755Q--010-709
710 630 101 2056 LEVER 1 755Q--010-710
711 630 101 2476 SHAFT 1 755Q--010-711
712 630 101 2063 BLOCK 1 755Q--010-712
713 411 016 0203 RING E 2.5 1 755Q--010-713
714 630 094 9261 SPRING,COMP 1 755Q--010-714
715 630 050 7744 TUBE,WIRING 1 GRAY 755Q--010-715
717 411 002 4307 SCR FLT 5X10 1 755Q--010-717
718 630 000 7510 BOLT,HEX-SCT 2 755Q--010-718
719 630 001 0558 RING 1 755Q--010-719
720 411 108 7103 SCR FLT 3X10 2 755Q--010-720
722 411 141 2806 WASHER SPR 3 2 755Q--010-114
723 411 141 3902 WASHER V 3X7X0.5 2 755Q--010-115
