01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE T-4 PF-5610 30 1 630 104 4262 PIN,LOCA TE 1 755T--010-301 30 2 630 107 3057 LINK 1 755T--010-302 31 2 630 107 3071 PIN,GUIDE 1 755T--010-312 3 1 6 41 1 141 28 0…
0301-002
TAPE FEEDER
PF-5610 PF-5610

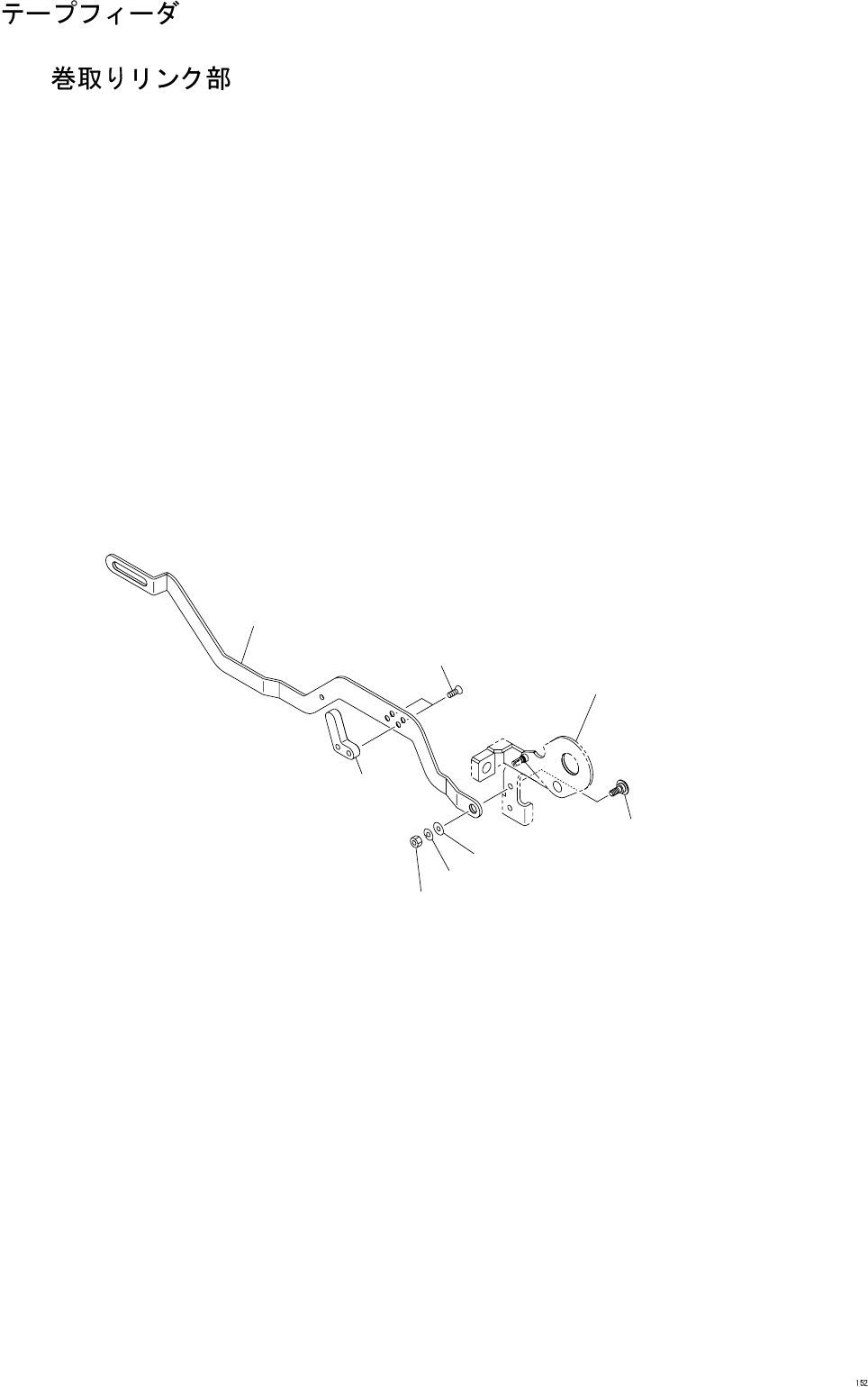

Fig. T-4
Winding Link Section
301
See Fig.T-2
Key No.108
317
312
320
302
316
318
Fig.T-4
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
T-4
PF-5610
301 630 104 4262 PIN,LOCATE 1 755T--010-301
302 630 107 3057 LINK 1 755T--010-302
312 630 107 3071 PIN,GUIDE 1 755T--010-312
316 411 141 2806 WASHER SPR 3 1 755T--010-114
317 411 141 3902 WASHER V 3X7X0.5 1 755T--010-115
318 411 140 9905 NUT HEX 3 1 755T--010-116
320 411 002 2600 SCR FLT 3X6 2 755T--010-033
0301-002
TAPE FEEDER
PF-5610 PF-5610

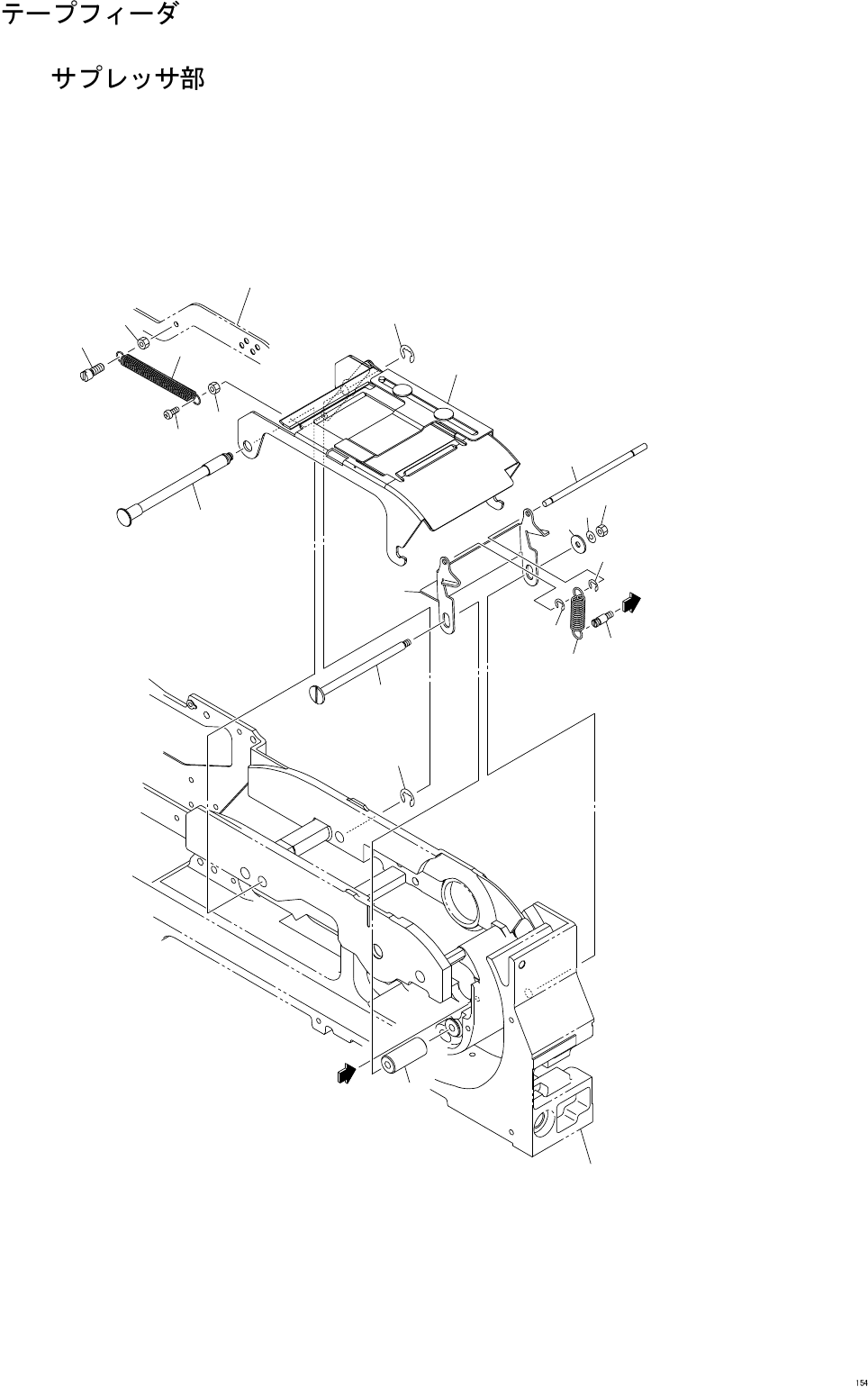

Fig. T-5
Suppressor Section
402
407
405
425
406
426
427
427
411
See Fig.T-1
Key No.1
408
A
401
404
A
415
410
414
428
429
426
412
426
See Fig.T-4
Key No.302
Fig.T-5
