0301-002 14 テープフィーダ T APE FEEDER PF- 0810, 081 1, 0812, 0813, 0814 PF-0810, 081 1, 0812, 0813, 0814 Fig. W-4 巻取りリンク部 Winding Link Section See Fig.W-2 Key No.108 See Fig.W-1 Key No.1 317 316 319 303 301 317 316 318 317 31…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
0301-002
13
W-3
PF-0810
PF-0811
PF-0812
PF-0813
PF-0814
201 630 092 0291 ASSY,SPROCKET 1 1 755W--010-201
201 630 092 0307 ASSY,SPROCKET 1 1 1 755C--010-201
202 630 102 7395 PIN,LOCATE 1 1 1 1 1 755W--010-202
203 630 101 2155 LEVER(LOCATE NOTCH) 1 1 1 1 1 755W--010-203
204 630 101 2544 PIN,LOCATE 1 1 1 1 1 755W--010-204
205 630 102 7807 LEVER(STOPPER) 1 1 1 1 1 755W--010-205
206 630 102 7814 PIN,LOCATE 1 1 1 1 1 755W--010-206
207 630 102 7838 COLLAR 1 1 1 1 1 755W--010-207
208 630 108 9287 SPRING,TORSION 1 1 1 1 1 755W--010-208
209 630 002 2117 SPRING,COMP 1 1 1 1 1 755W--010-209
210 630 103 8001 COLLAR 1 1 1 1 1 755W--010-210
214 411 141 2806 WASHER SPR 3 2 2 2 2 2 755W--010-114
215 411 141 3902 WASHER V 3X7X0.5 2 2 2 2 2 755W--010-115
216 411 140 9905 NUT HEX 3 2 2 2 2 2 755W--010-116
217 411 141 0307 NUT HEX 4 1 1 1 1 1 755W--010-034
218 411 141 2905 WASHER SPR 4 1 1 1 1 1 755W--010-035
219 411 141 4008 WASHER V 4X9X0.8 1 1 1 1 1 755W--010-036
0301-002
14
テープフィーダ TAPE FEEDER
PF-
0810, 0811, 0812, 0813, 0814 PF-0810, 0811, 0812, 0813, 0814

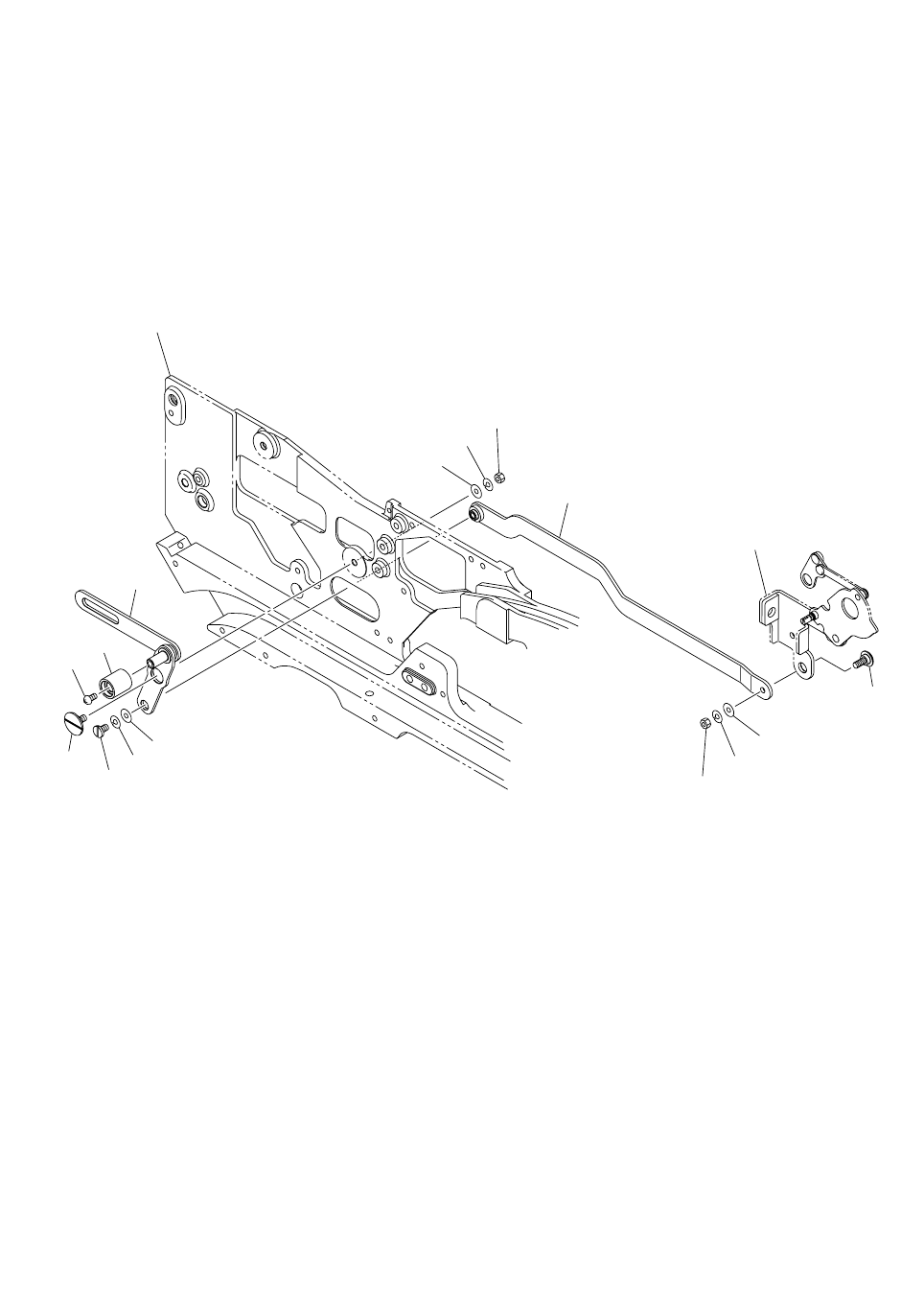

Fig. W-4 巻取りリンク部 Winding Link Section
See Fig.W-2
Key No.108
See Fig.W-1
Key No.1
317
316
319
303
301
317
316
318
317
316
304
306
310
305
315
Fig.W-4
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
0301-002
15
W-4
PF-0810
PF-0811
PF-0812
PF-0813
PF-0814
301 630 101 2605 PIN,LOCATE 1 1 1 1 1 755W--010-301
303 630 096 0303 ASSY,LINK 1 1 1 1 1 755W--010-303
304 630 041 4714 PIN,LOCATE 1 1 1 1 1 755W--010-304
305 630 102 7050 ASSY,LEVER 1 1 1 1 1 755W--010-305
306 630 101 3015 PIN,LOCATE 1 1 1 1 1 755W--010-306
310 630 102 7043 ROLLER 1 1 1 1 1 755W--010-310
315 411 050 5004 SCR TRS 3X6 1 1 1 1 1 755W--010-040
316 411 141 2806 WASHER SPR 3 3 3 3 3 3 755W--010-114
317 411 141 3902 WASHER V 3X7X0.5 3 3 3 3 3 755W--010-115
318 411 140 9905 NUT HEX 3 1 1 1 1 1 755W--010-116
319 411 140 0109 NUT HEX 3 1 1 1 1 1 755W--010-124
